Замена клавиатуры Lenovo ThinkPad L590

Ноутбуки

Если клавиатура вашего Lenovo ThinkPad L590 работает неправильно — будь то залипшие клавиши, поврежденные переключатели или неисправная схема, — и вы уже пробовали устранить проблему, ее замена может восстановить работоспособность вашего ноутбука. Этот гид проведет вас через процесс замены клавиатуры, получая к ней доступ сверху ноутбука, что является предпочтительным методом, когда вам нужно удалить клавиатуру без полной разборки нижней части ноутбука.

Хотя эта замена довольно проста, она требует бережного обращения с деликатными компонентами, такими как шлейфы и винты. Следуйте этим шагам, и новая клавиатура будет установлена в кратчайшие сроки!

Шаг 1

Выключите ваш ThinkPad L590 перед началом; не ставьте его в режим сна или гибернации. Отключите адаптер переменного тока и любые периферийные устройства (USB-накопители, внешние мониторы и т. д.).

Удалите клавиши левой и правой кнопок с помощью инструмента для открытия.

Шаг 2

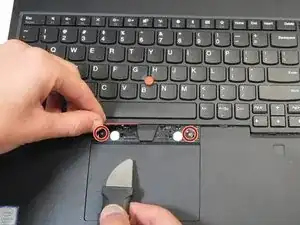

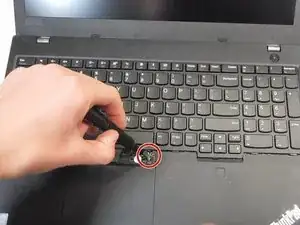

Используйте отвертку Phillips, чтобы удалить два винта по 2,5 мм, которые были скрыты под левыми и правыми кнопками.

Шаг 3

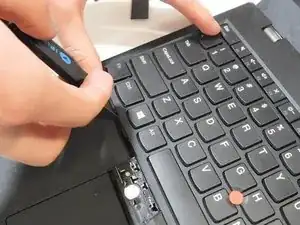

Вставьте инструмент для открытия в зазор между клавиатурой и корпусом.

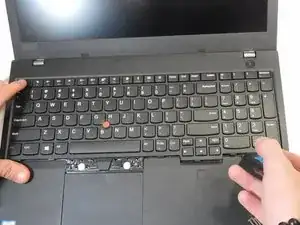

Проведите инструментом вокруг периметра клавиатуры, чтобы освободить все фиксирующие зажимы.

Будьте осторожны, чтобы не сломать зажимы.

Шаг 4

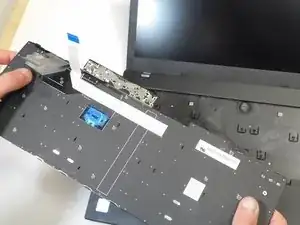

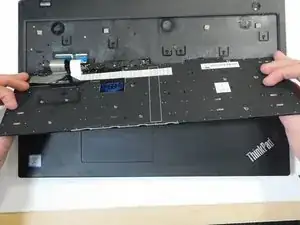

Осторожно поднимите клавиатуру под углом и наклоните ее назад настолько, чтобы открыть шлейф, который соединяет клавиатуру с материнской платой.

Будьте внимательны, чтобы не повредить шлейф.

Шаг 5

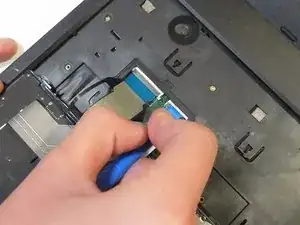

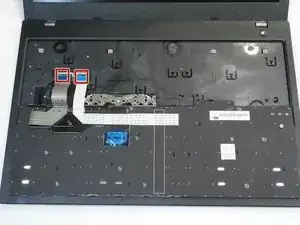

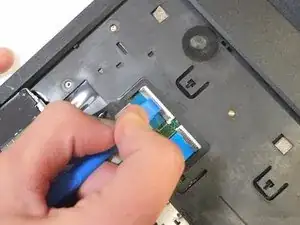

Используйте пластиковую лопатку, чтобы приподнять обе защелки ZIF. Как только зажим отпущен, осторожно потяните шлейф от материнской платы.

Отключите оба шлейфа.

Шаг 6

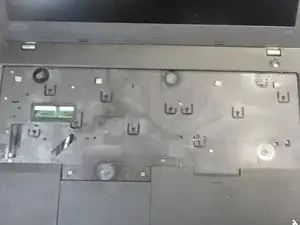

Удалите сборку клавиатуры.

Перевод руководства с ifixit.com
