Замена памяти LPCAMM2 в Lenovo ThinkPad P1 Gen 7

Выключите ноутбук (не просто переведите его в режим сна) и отключите все кабели.

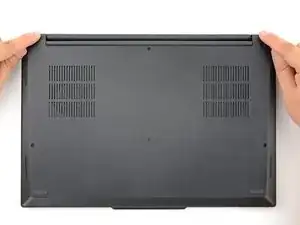

Переверните ноутбук вверх дном и поверните его так, чтобы петля экрана была направлена к вам.

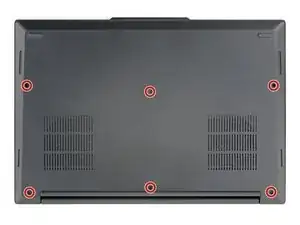

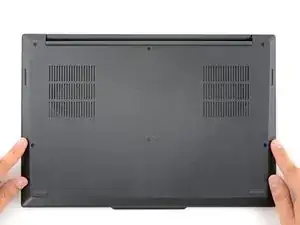

Используйте отвертку Phillips, чтобы ослабить шесть фиксированных винтов, удерживающих крышку основания.

Вставьте конец открывающей лопатки в стык между крышкой основания и нижним левым углом рамы (рядом с петлей экрана).

Первый раз может быть трудно вставить лопатку в стык. Угол наклона лопатки должен быть вертикальным, и надавите с достаточным усилием.

Проведите лопаткой вниз и обведите угол, чтобы освободить зажимы.

Проведите открывающей лопаткой вдоль левой кромки, чтобы освободить зажимы, удерживающие крышку.

Вставьте конец открывающей лопатки в стык между крышкой основания и нижним правым углом рамы (рядом с петлей экрана).

Проведите лопаткой вниз и обведите угол, чтобы освободить зажимы.

Проведите открывающей лопаткой вдоль правой кромки, чтобы освободить зажимы, удерживающие крышку.

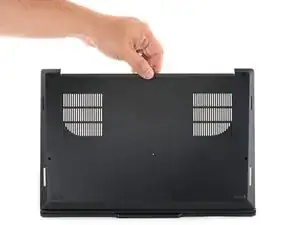

Схватите крышку основания за край вокруг петли экрана и поднимите, чтобы ослабить крышку.

Поднимите и удалите крышку основания.

Из-за конструкции разъема аккумулятора единственный способ отключить аккумулятор — это физически его удалить.

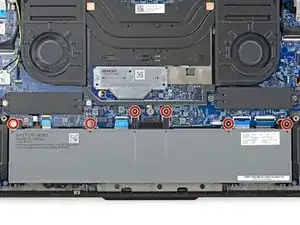

Используйте отвертку Philips, чтобы ослабить шесть фиксированных винтов, удерживающих аккумулятор.

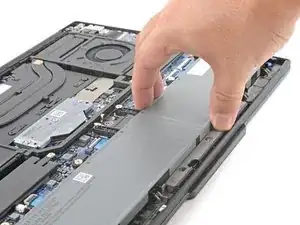

Схватите верхнюю кромку аккумулятора и поднимите, чтобы отключить его.

Вы можете почувствовать небольшое сопротивление со стороны разъема аккумулятора при его отключении — это нормально.

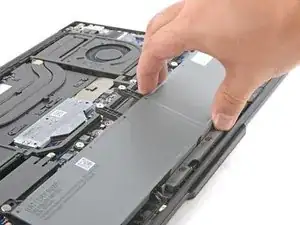

Поднимите и удалите аккумулятор.

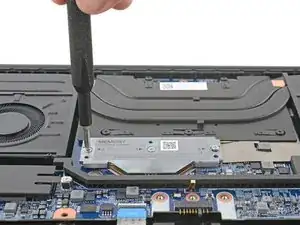

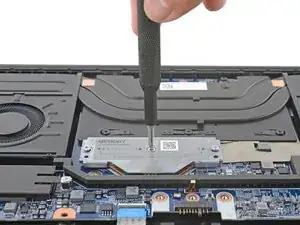

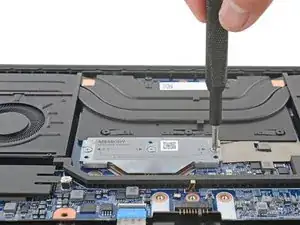

Используйте отвертку Philips, чтобы ослабить три фиксированных винта, удерживающих кронштейн LPCAMM2.

Порядок ослабления не имеет значения.

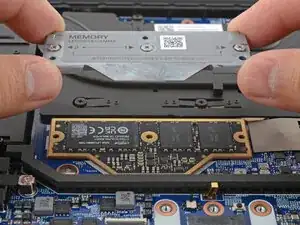

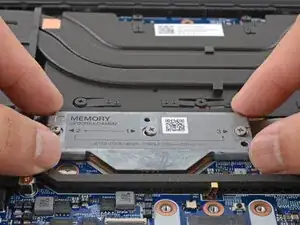

Схватите края кронштейна LPCAMM2 и поднимите его вертикально, чтобы удалить.

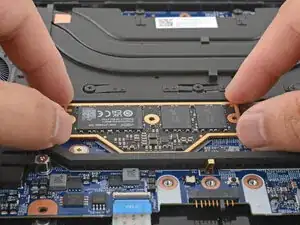

Если ваш модуль LPCAMM2 вышел вместе с кронштейном, аккуратно отделите его от кронштейна.

Избегайте прикосновений к золотой стороне модуля — масла с вашей кожи могут помешать электрическим контактам. Если вы случайно прикоснулись к нему и планируете использовать его снова, очистите его высококонцентрированным изопропиловым спиртом (>90%) и безворсовой тканью перед установкой снова.

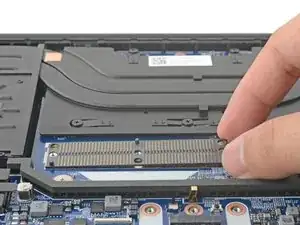

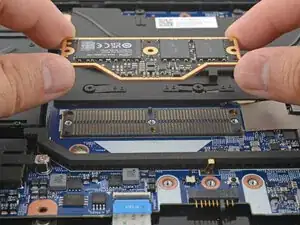

Схватите края LPCAMM2 и поднимите его вертикально, чтобы удалить.

Следуйте этому шагу, если вы случайно сместили разъем сжатия или если вам нужно заменить поврежденный.

Не схватывайте разъем сжатия за его нежные пружинные контакты. Если они согнуты, разъем не будет работать должным образом.

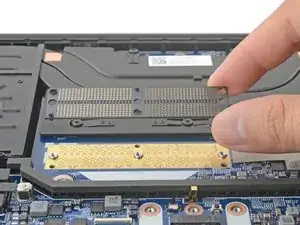

Схватите разъем сжатия за края и поднимите вертикально, чтобы удалить.

Избегайте прикосновения к открытой контактной поверхности LPCAMM2 на материнской плате.

Разъем сжатия имеет ключ для установки только в одном направлении. Если он не встал плотно во время сборки, возможно, вам нужно будет перевернуть или повернуть его, чтобы выровнять штифты с отверстиями на плате.

Оставшиеся шаги показывают, как собрать устройство обратно.

Держите LPCAMM2 за края и положите его на разъем сжатия.

Убедитесь, что LPCAMM2 выровнен со штифтами.

Положите кронштейн на LPCAMM2 и выровняйте его, используя отверстия для винтов.

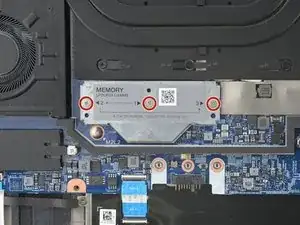

Затяните три винта LPCAMM2 в порядке, показанном на модуле.

В данном случае затяните винты центр → левый → правый.

Затяните винты до упора. Не переусердствуйте с затяжкой, иначе можете повредить модуль.

Совместите нижний край аккумулятора с его углублением.

Уложите аккумулятор в его углубление и осторожно нажмите вниз.

Используйте крестовую отвертку, чтобы затянуть шесть захватывающих винтов для повторного крепления аккумулятора.

Совместите крышку основания с шасси и уложите ее на место.

Нажмите крепко по бокам и углам крышки основания, чтобы зафиксировать защелки.

Используйте крестовую отвертку, чтобы затянуть шесть захватывающих винтов для повторного крепления крышки основания.
