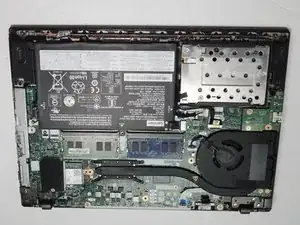

Замена вентилятора и радиатора Lenovo ThinkPad L490
Если Lenovo ThinkPad L490 сильно перегревается, это обычно означает, что необходимо заменить аккумулятор Lenovo ThinkPad L490.
Для выполнения этого руководства вам понадобится лопатка и крестовая отвертка Phillips #0. В этом руководстве нет сложных шагов, кроме аккуратного отсоединения разъёмов.
Шаг 1
Полностью выключите устройство и отключите все периферийные устройства перед началом работы.
Положите ноутбук нижней крышкой вверх.

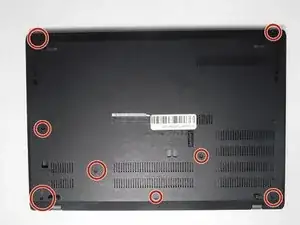

Используйте крестовую отвертку Phillips #00, чтобы вывернуть восемь винтов длиной 3 мм, удерживающих нижнюю крышку.
Шаг 2

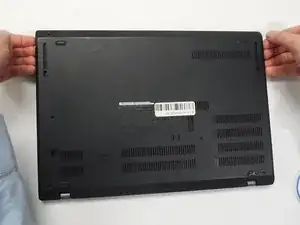

Поднимите нижнюю крышку и снимите её с корпуса.

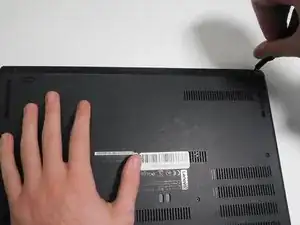

При необходимости вставьте медиатор для вскрытия в зазор между нижней крышкой и корпусом и обойдите им по всему периметру, пока крышка полностью не освободится.
Шаг 3

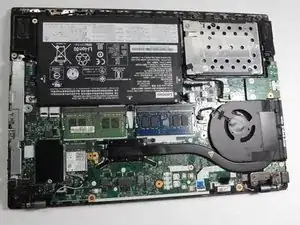

Возьмитесь за разъём аккумулятора и потяните его прямо из гнезда на материнской плате.
Шаг 4

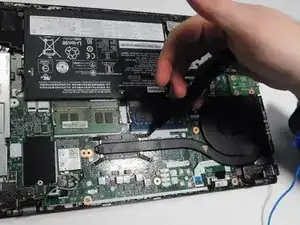

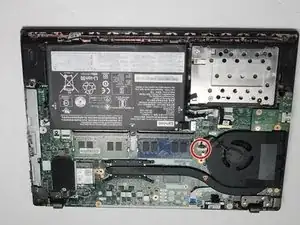

С помощью ногтей аккуратно "пройдите" разъём вентилятора и выведите его прямо из гнезда на материнской плате.
Шаг 5

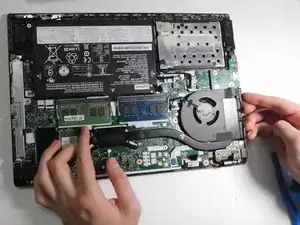

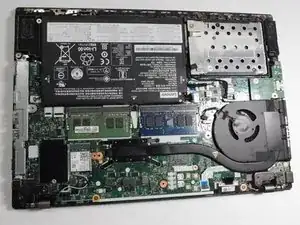

Используйте крестовую отвертку Phillips #00, чтобы вывернуть четыре винта M2 x 2.5 мм, крепящие радиатор.
Шаг 6

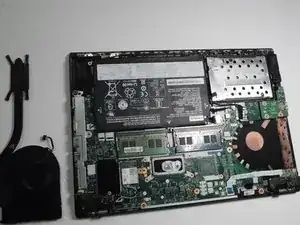

Осторожно снимите узел вентилятора и радиатора.
Заключение
Для сборки устройства выполните указанные выше шаги в обратном порядке.
Отнесите электронные отходы в переработку, сертифицированную по стандартам R2 или e‑Stewards.
