Замена вентилятора GPU ASUS FX505 DU AL49

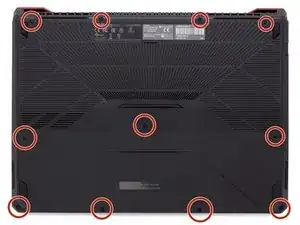

Открутите винты и с помощью пластикового монтажного инструмента аккуратно снимите крышку

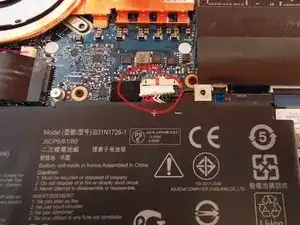

Отключите аккумулятор

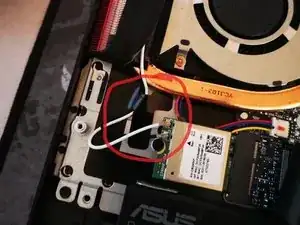

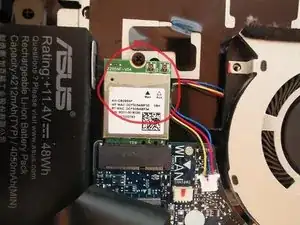

Снимите клейкую ленту с модуля Wi‑Fi

Осторожно приподнимите чёрный держатель с клеевой основой, который фиксирует кабели

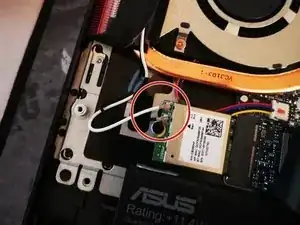

Очень аккуратно отсоедините кабели

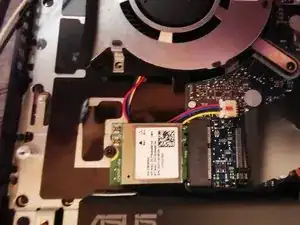

Осторожно отведите их в сторону от радиатора

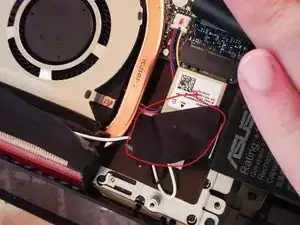

Под картой Wi‑Fi вы найдёте ещё клейкую ленту, удерживающую держатель кабелей.

Осторожно приподнимите её и вытащите кабели вентилятора

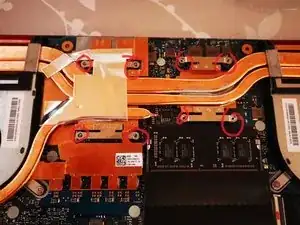

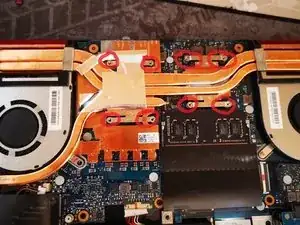

Открутите 8 винтов, которые фиксируют радиатор

ВАЖНО: При выкручивании винтов соблюдайте нумерацию рядом с ними!

Начинайте с 8, затем 7, 6, 5, 4, 3, 2, 1

Снова проверьте, что антенные кабели Wi‑Fi отведены в сторону

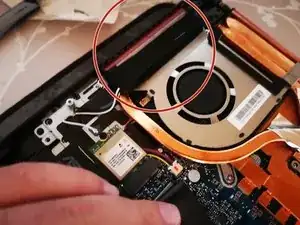

Осторожно и медленно приподнимите радиатор, начиная с правой стороны (если смотреть как на фото)

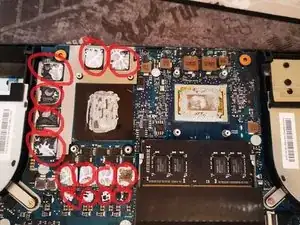

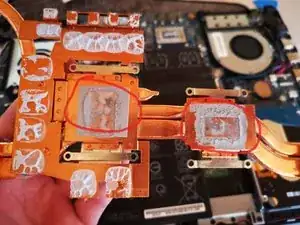

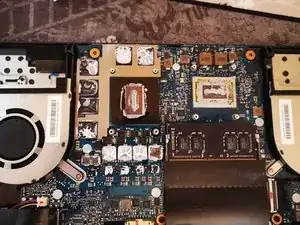

Удалите старую термопасту аккуратно с помощью ацетона и салфетки. Если ацетона нет — можно использовать только салфетку.

Будьте осторожны — наносите только необходимое количество. Рекомендуется выбирать пасту без электрической проводимости, чтобы при случайном попадании на плату не было короткого замыкания.

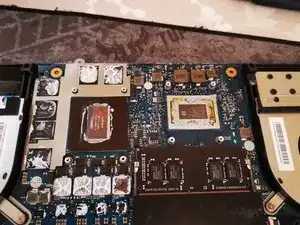

Если термопаста на деталях на втором фото ещё эластична, её заменять не нужно

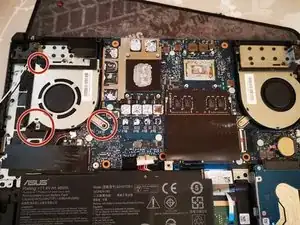

Снимите винты

Если разъём отсоединён — можно снять старый вентилятор

Если на новом вентиляторе с одной стороны есть клейкая лента — снимите её

Старый вентилятор может содержать клеевую поролоновую прокладку — снимите её и установите на новый вентилятор точно в том же положении

Закрутите 3 винта

Перед подключением запомните, как кабели проходили под картой Wi‑Fi

Используйте прочную клейкую ленту, чтобы зафиксировать их на месте

После размещения кабелей под лентой подключите вентилятор

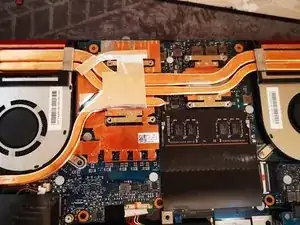

Аккуратно установите радиатор на место

Закрутите винты, начиная с 1, затем 2, 3, 4, 5, 6, 7, 8

После установки радиатора пропустите кабели над радиатором, но под клейкой лентой (белый и чёрный кабели)

Установите карту Wi‑Fi на место

Прикрутите её

И подключите кабели обратно

Возвратите клейкую ленту, которая была на карте Wi‑Fi — это важно, особенно если у вас или вы планируете установить M.2 SSD

Готово

Просто установите крышку на место и прикрутите её винтами. Следите за тем, что винты имеют разную длину.
