Разборка Asus A4110

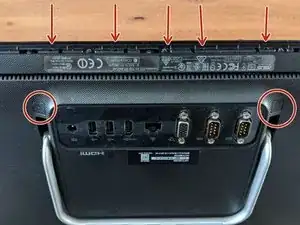

Отвинтите винты в указанных кругах

Снимите резиновую ленту и выкрутите 5 винтов

Используйте большую отвёртку или пластиковый инструмент, чтобы аккуратно разомкнуть корпус по периметру, начиная с одного нижнего угла, где вы ранее сняли винты. Пластиковые защёлки слегка щёлкнут. Не прилагайте чрезмерной силы.

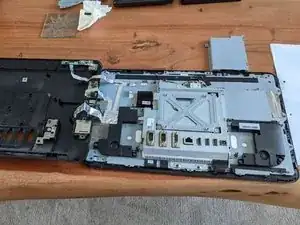

После этого можно положить заднюю часть рядом с передней, см. вторую фотографию.

Теперь вы можете легко извлечь и/или установить жёсткий диск. (Это можно сделать на более поздних шагах, но необходимо перед попыткой снять материнскую плату)

Если вы только заменяете накопитель, на этом работа завершена. Соберите устройство, выполняя шаги в обратном порядке.

Если вы также заменяете или ремонтируете другие компоненты, продолжайте далее.

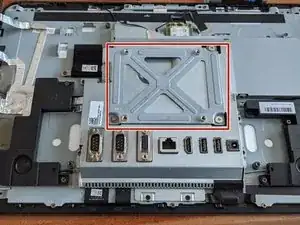

Снимите кронштейн VESA, открутив 4 винта

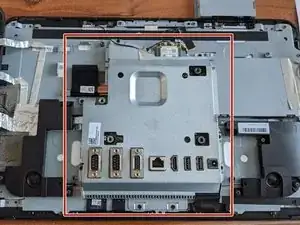

Затем открутите 9 винтов, крепящих материнскую плату.

Если у вас есть маркер, отметьте один из кабелей, чтобы было легче их различать.

(Запомните, какой кабель куда подключается!)

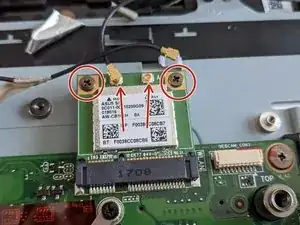

Отсоедините антенные кабели от модуля Wi‑Fi.

Открутите 2 винта, чтобы освободить модуль Wi‑Fi, затем поднимите его под углом и вытяните из разъёма, чтобы продолжить разборку.

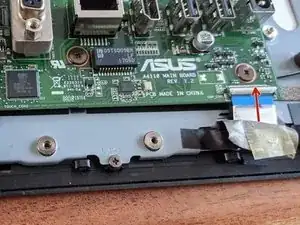

Отсоедините кабели дисплея, подтянув белую пластиковую защёлку вверх со стороны кабеля

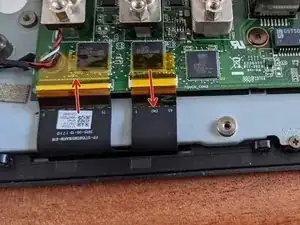

Поднимите левую защёлку так же, как и правую на первой фотографии, со стороны кабеля.

Разъём сенсора (средний) нужно открывать со стороны платы вверх — будьте терпеливы и внимательны, иначе разъём может сломаться!

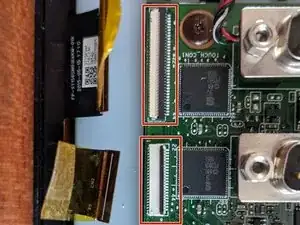

Так должны выглядеть разъёмы сейчас — обратите внимание на отмеченные положения пластиковых полосок.

Отсоедините остальные разъёмы для USB, питания, звука и клавиатуры.

Теперь снимите 9 винтов и винт системы охлаждения, чтобы извлечь материнскую плату.
