Разборка ASUS K501U

Разместите устройство, как показано на фото, петля экрана вверху. Снимите все десять винтов с нижней крышки. Эти винты имеют разную длину — самые длинные вверху и самые короткие внизу. Я разметил винты одинаковой длины красным, жёлтым и зелёным цветом. Убедитесь, что при сборке вы установите их обратно в правильные отверстия.

Снимите четыре винта длиной 10,7 мм вдоль верхнего края.

Снимите два винта длиной 6,7 мм вдоль боковых сторон.

Снимите четыре винта длиной 4,7 мм вдоль нижнего края.

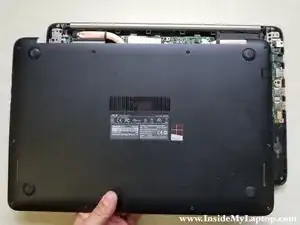

Нижняя крышка удерживается пластиковыми защёлками вдоль внешних кромок. Используя пластиковую лопатку, аккуратно отделите нижнюю крышку от корпуса с областью под ладони и снимите её.

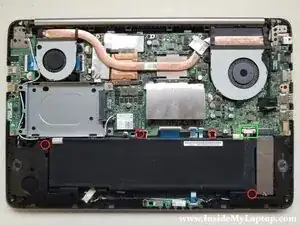

Батарея подключена к материнской плате через кабель.

Снимите четыре винта длиной 4,7 мм, крепящие батарею.

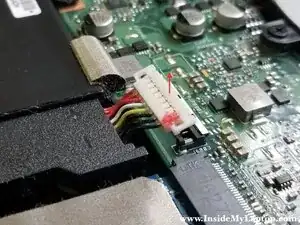

Чтобы разблокировать разъём батареи, нужно сдвинуть металлическую планку в показанном направлении.

Аккуратно приподнимите кабель батареи из разъёма.

Не используйте металлические предметы для подъёма кабеля. Вы можете закоротить металлические контакты внутри. Рекомендуется использовать пластиковую лопатку.

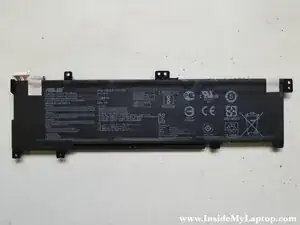

Новый запасной аккумулятор можно найти по номеру детали, напечатанному на оригинальной батарее. Я рекомендую использовать оригинальную батарею Asus, а не стороннюю замену. Модель запасной батареи B31N1429.

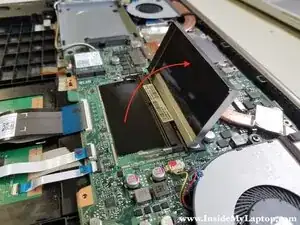

На материнской плате Asus K501U имеется только один слот памяти. Часть памяти впаяна в плату. Доступный слот можно открыть, сняв металлическую крышку. В этот слот можно установить модуль DDR3‑12800 SODIMM ёмкостью до 8 ГБ.

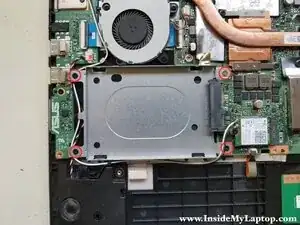

Снимите четыре винта длиной 4,7 мм с корзины жёсткого диска и извлеките корзину. Этот ноутбук поставлялся с M.2‑накопителем, поэтому обычный 2,5″ жёсткий диск не установлен.

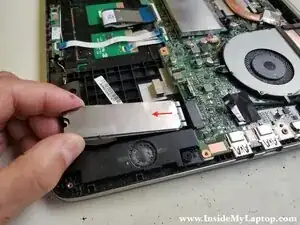

Снимите один винт, крепящий твердотельный накопитель, и извлеките накопитель. Это M.2 SATA III твердотельный накопитель (не NVMe).

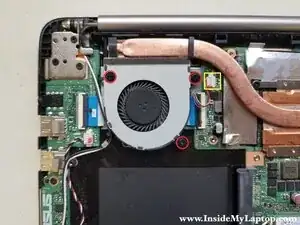

Снимите три винта, крепящие правый вентилятор.

Отключите кабель вентилятора от материнской платы.

Снимите правый вентилятор.

Снимите три винта, крепящие левый вентилятор.

Отключите кабель вентилятора от материнской платы.

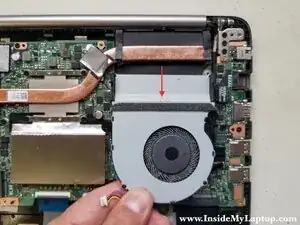

Снимите левый вентилятор.

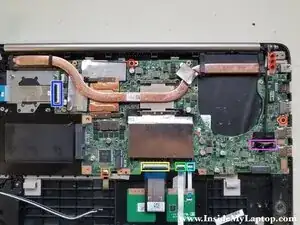

Плата USB‑аудио закреплена под правой петлёй.

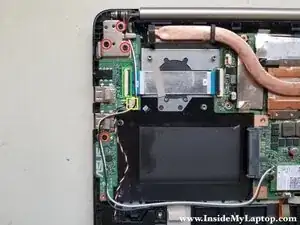

Снимите три винта с правой петли. Снимите один винт с платы.

Отключите кабель платы USB‑аудио (выделен зелёным).

Отключите кабель правого динамика (выделен жёлтым).

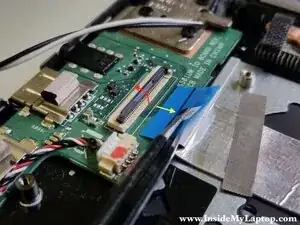

Сначала разблокируйте разъём, подняв фиксирующую язычок.

После этого вытащите кабель.

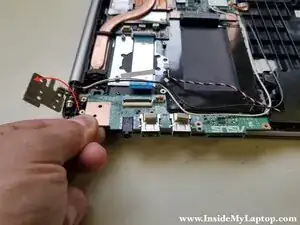

Приподнимите правую петлю и снимите плату USB‑аудио.

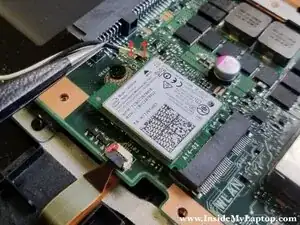

Аккуратно отключите кабели антенн беспроводного модуля от карты беспроводной сети.

Снимите один винт длиной 4,7 мм, фиксирующий карту беспроводной сети.

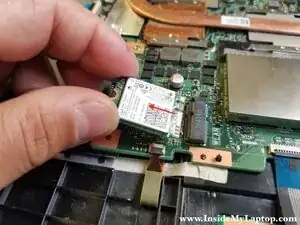

Выньте карту в показанном направлении.
