Замена экрана Lenovo Thinkpad Twist s230u
Это руководство поможет вам снять экран с Lenovo Thinkpad Twist s230u. Экран — одна из важнейших частей ноутбука, поэтому если экран вашего ноутбука работает некорректно, вероятно, вы захотите его заменить. Независимо от того, неисправен отдельный пиксель в углу или экран полностью неработоспособен, это руководство для вас. Для получения дополнительной информации по диагностике возможных проблем посетите нашу страницу устранения неполадок.
Шаг 1

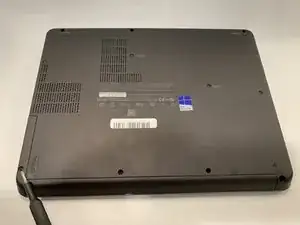

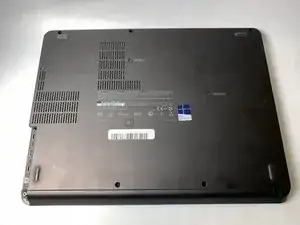

Переверните ноутбук.

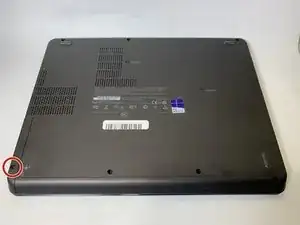

С помощью крестовой отвертки Phillips #1 отвинтите винт в нижнем левом углу.
Шаг 2

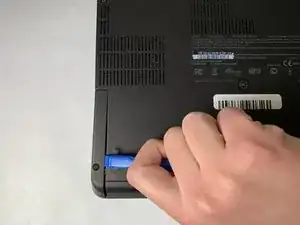

С помощью инструмента iFixit Opening loosen the hard drive cover.
Шаг 3
Снимите крышку жесткого диска.
Шаг 4
Извлеките жесткий диск, сдвинув его наружу.
Шаг 5
Используйте крестовую отвертку Phillips #1, чтобы отвинтить 2 винта на дне ноутбука.
Шаг 6
Используйте лопатку, чтобы ослабить клавиатуру по краям.
Осторожно сдвиньте клавиатуру в сторону экрана, чтобы отщелкнуть её.
Не давите слишком сильно, так как к клавиатуре прикреплены ленточные кабели.
Шаг 7
Осторожно приподнимите клавиатуру, чтобы получить доступ к проводам под ней.
Будьте осторожны, чтобы не повредить прикрепленные под ней ленточные кабели.
Шаг 8
Откройте небольшой черный язычок на каждом ленточном кабеле. Он должен приподниматься при небольшом усилии.
Вытяните ленточные кабели и снимите клавиатуру с устройства.
Шаг 9

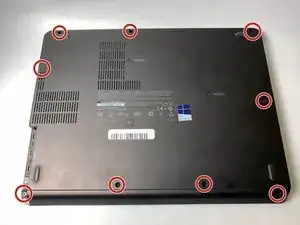

Переверните устройство.
С помощью крестовой отвертки Phillips #1 отвинтите девять винтов.
Шаг 10
Переверните устройство обратно и откройте крышку.

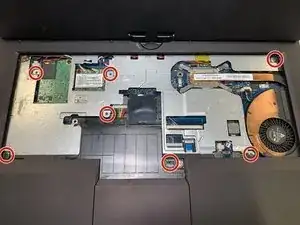

С помощью крестовой отвертки Phillips #1 отвинтите семь серебристых винтов.

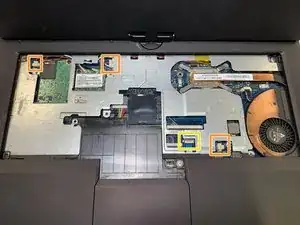

Отключите три кабеля внутри корпуса.
Поднимите коричневую защелку и отключите ленточный кабель.
Шаг 11

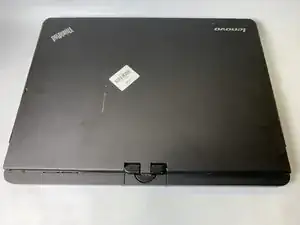

Закройте крышку и поверните устройство.

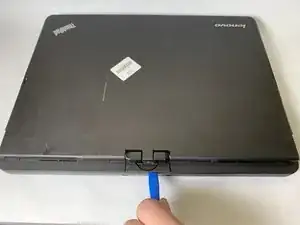

С помощью инструмента iFixit Opening Tool подденьте и снимите защёлку на задней панели.
Шаг 12
Поверните устройство обратно и снова откройте его.

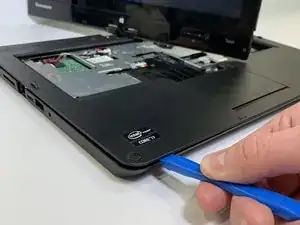

С помощью инструмента iFixit Opening Tool отсоедините верхнюю часть корпуса от нижней.
Поднимите верхнюю часть корпуса и сдвиньте её из-под экрана.
Шаг 13

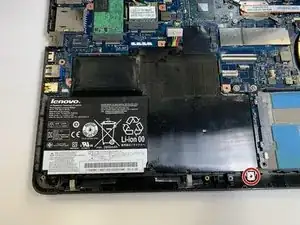

Удалите один серебристый винт с помощью крестовой отвертки Phillips #1.
Шаг 14

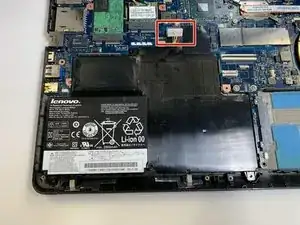

Отключите цветные кабели.
Шаг 15

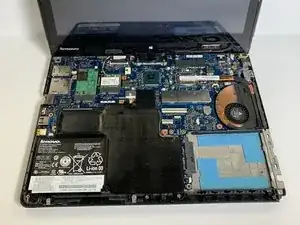

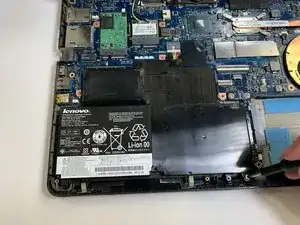

Поднимите аккумулятор и извлеките его из ноутбука.
Шаг 16

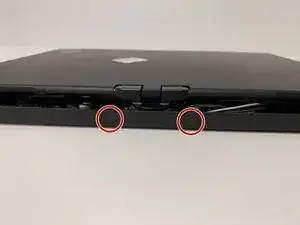

Поверните ноутбук и снимите два декоративных покрытия винтов.
Шаг 17

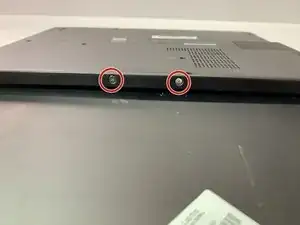

С помощью крестовой отвертки Phillips #0 выкрутите два винта.
Шаг 18

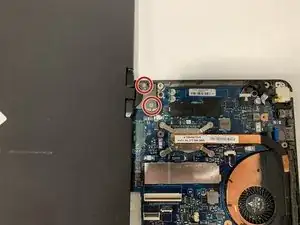

С помощью крестовой отвертки Phillips #1 отвинтите четыре винта, крепящие экран к ноутбуку.
Шаг 19
Отключите четыре кабеля и извлеките сборку экрана из устройства.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
