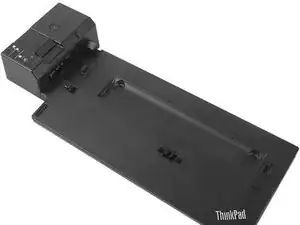

Разборка Lenovo Thinkpad Ultra Dock AJ40

Подключение осуществляется через 3 шт. разъёмов, скользящих боковым движением в ноутбук.

Используемый разъём питания — квадратного типа.

Отслеживайте расположение винтов, их много.

Будьте осторожны при разборке. Док-станция частично механическая и для работы опирается на пружины и изгибы механических деталей.

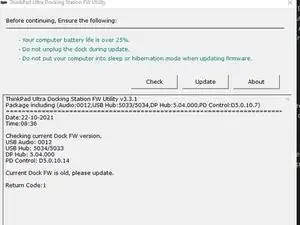

Проверьте, обновлена ли прошивка. В этом случае ремонт может быть не нужен. Для запуска инструмента обновления док-станция должна быть под питанием, а ноутбук — подключён.

Инструмент обновления прошивки : Прошивка для ThinkPad Ultra/Pro/Basic Docking Station V3.3.1

https://pcsupport.lenovo.com/dk/da/produ...

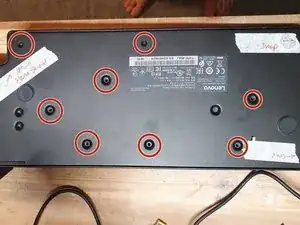

Снимите 8 нижних винтов, обведённых красным.

Снимите 5 винтов, обведённых красным, с боковой стороны док-станции.

Используйте пластиковые медиаторы или металлическую лопатку, чтобы поддеть верхний левый угол показанной крышки. Снимите скрытый винт.

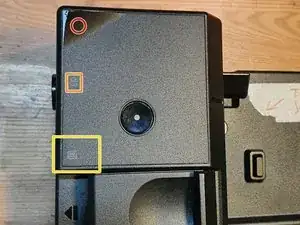

Блокировка включена (индикатор светится). Переключатель расположен внутри корпуса кнопки (когда слайдер смещён вправо).

Ноутбук подключён/обнаружен: индикатор светится.

Винт для снятия механизма блокировки ключа. Снимать не обязательно, если планируется снять весь узел кнопки целиком.

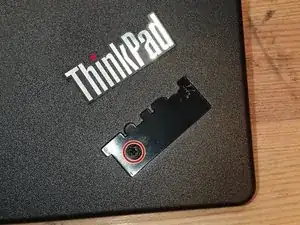

Скрытый винт под логотипом ThinkPad.

Рекомендую отклеивать только часть логотипа по мере необходимости, чтобы при сборке логотип было легко вернуть на место.

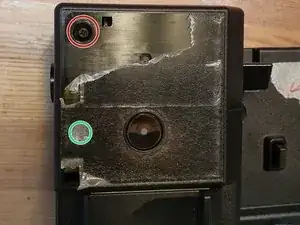

Подденьте планку вокруг механизма блокировки ключа. Снимите винт, который соединяет блок кнопки с нижней частью корпуса.

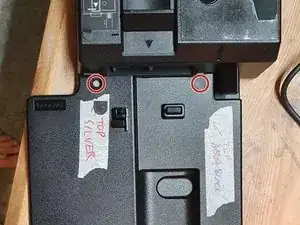

Используйте пластиковые медиаторы или металлическую лопатку, чтобы поддеть верхние крышки двух винтов с верхней стороны.

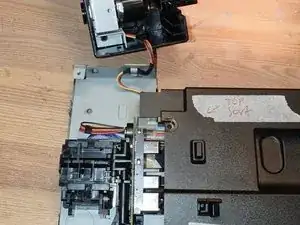

Блок кнопок отделён. Видны док-стыковочные разъёмы.

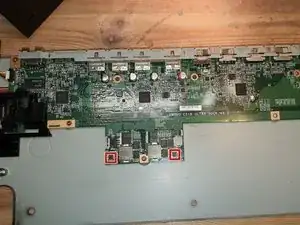

Верхняя сторона печатной платы

Красные рамки: синхронный двухфазный понижающий контроллер с LDO 5 В и 3.3 В. Texas Instruments: TPS51225

Левый понижающий преобразователь выдаёт 5 В

Правый понижающий преобразователь выдаёт 3.3 В и 5 В

На плате три микросхемы EEPROM: winbond: 25x10CLNIG, 8-контактные, U4 и U10 (1M-бит SPI)

Микросхема с маркировкой VLI: контроллер USB-портов Via Labs VL820. https://www.via-labs.com/product_show.ph...

Synaptics VMM5322. Обеспечивает функции для HDMI и 2x DisplayPort выхода.

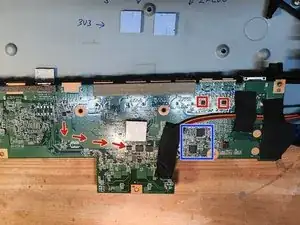

Нижняя сторона печатной платы

Красные рамки: микросхемы контроллеров USB-C. Via Labs inc.: VP225 - контроллер CC для USB Type-C DFP

Синяя рамка: 2 шт. Cypress CYP3123 контроллеры портов USB type C. https://www.cypress.com/part/cypd3123-40...

Красные стрелки: путь 20 В к цепи зарядки ноутбука через USB-C.
