Замена жесткого диска в Lenovo Thinkpad Edge E545
В этом руководстве показано, как заменить жесткий диск, расположенный в Lenovo Thinkpad Edge E545.
Признаками неисправности жесткого диска могут быть перегрев, значительное замедление работы, частые сообщения об ошибках, а также отсутствие файлов или невозможность их открыть.
Перед началом ремонта выключите устройство и отключите зарядное устройство. Также очистите область вокруг Thinkpad от посторонних предметов, чтобы во время ремонта ничего не попало внутрь.
Шаг 1
Сначала переверните ноутбук, как показано на фото.
Убедитесь, что устройство полностью выключено, прежде чем снимать аккумулятор.
Шаг 2
Под аккумулятором находятся две маленькие защёлки. Они служат замком для аккумулятора.
Сдвиньте защёлки друг к другу, чтобы освободить аккумулятор.
Шаг 3
Снимите аккумулятор с устройства.
Шаг 4
Используя крестовую отвёртку, открутите четыре винта по краям прямоугольной крышки.
Рекомендуется полностью вынуть винты и поместить их в безопасное место.
Используйте отвертку подходящего размера. Неправильный размер может повредить винты или отвёртку.
Шаг 5
После того как все винты удалены, аккуратно проведите металлической лопаткой по кромке крышки, чтобы поддеть её.
Медленно приподнимите левую сторону крышки пальцами. Как только левая сторона приподнята, продолжите поднимать правую сторону крышки.
Шаг 6
Снимите заднюю крышку.
После снятия крышки будет открыт доступ к внутренней части ноутбука.
Многие мелкие компоненты легко повредить — не прикасайтесь ни к чему, если это не требуется по инструкции.
Шаг 7

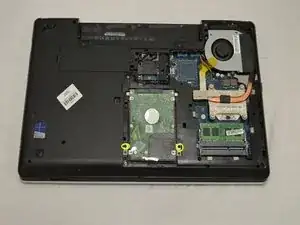

После снятия задней крышки открутите два винта в нижней части жесткого диска крестовой отвёрткой #000.
Шаг 8

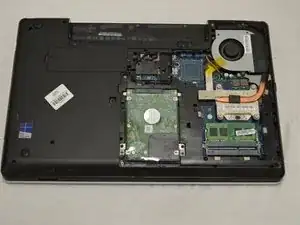

После удаления винтов сдвиньте жесткий диск вниз, чтобы отсоединить его от материнской платы, и извлеките.
Шаг 9
Теперь вы успешно удалили жесткий диск.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
