Замена сломанного замка док-станции Lenovo ThinkPad Ultra Dock
Знакома ли Вам такая ситуация? Док-станция упала со стола, а ключ остался в замке, и теперь замок больше не работает? Что ж, мы это исправим! Если у Вас похожая проблема или устройство, эти инструкции, возможно, подойдут и Вам
Шаг 1

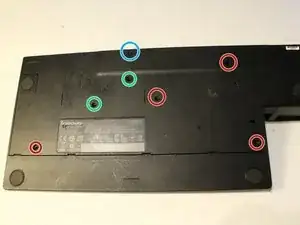

Снимите все отмеченные винты и аккуратно их сохраните
Цвета винтов могут отличаться
Для лучшего результата запомните, из каких мест Вы выкрутили каждый винт
Шаг 2

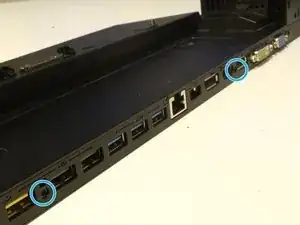

Снимите также эти винты
Шаг 3

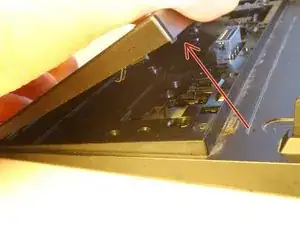

Осторожно приподнимите крышку, пока защёлки не выйдут из пазов

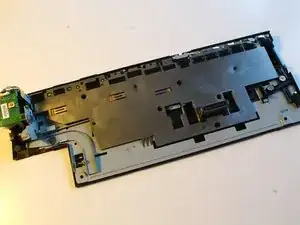

Полностью снимите крышку, потянув её вниз
Верхняя правая защёлка может быть немного сложнее для выхода: будьте осторожны! Сначала может быть проще освободить все остальные защёлки
Шаг 4

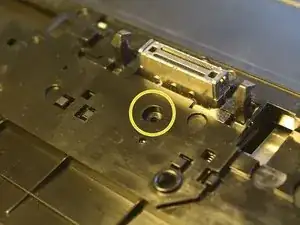

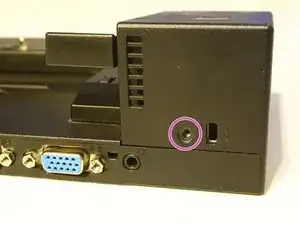

Далее выкрутите также этот винт
Шаг 5

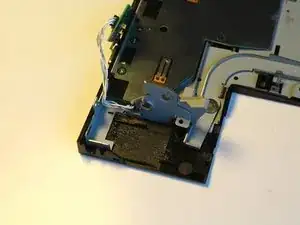

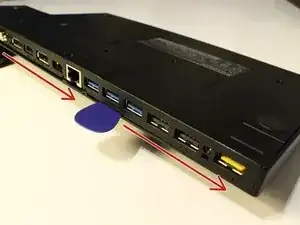

Вы можете использовать медиатор для вскрытия устройства. Возможно, Вам придётся повторить этот шаг несколько раз. Убедитесь, что Вы пройдёте все щели
Если у Вас нет медиатора, используйте ногти или что-то подобное. Но будьте осторожны — это может причинить боль
Шаг 6

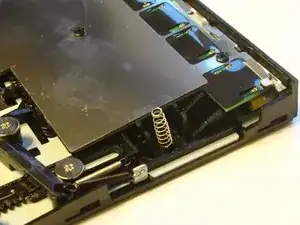

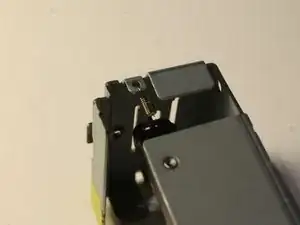

Рекомендую приклеить пружину, показанную на втором изображении, ко дну. Это облегчит сборку устройства позже
Шаг 7

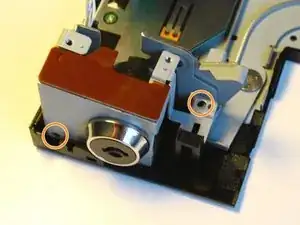

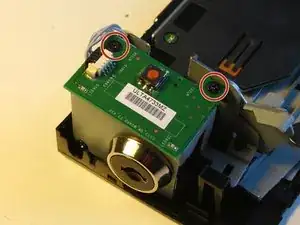

Снимите все отмеченные винты, чтобы удалить механизм замка
Шаг 8

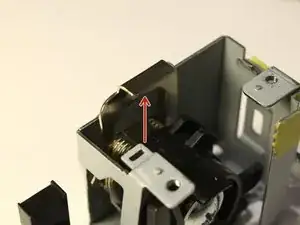

Вытащите заглушку
Шаг 9

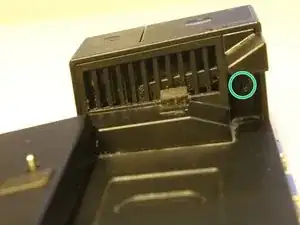

Снимите также этот винт и пластиковую деталь, которую он удерживает
Шаг 10

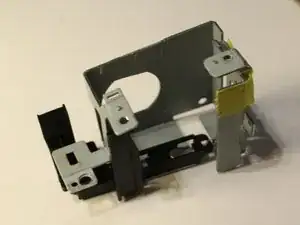

Снимите замок

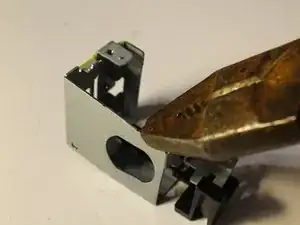

Постарайтесь аккуратно выгнуть все металлические элементы обратно в правильную форму
Но следите, чтобы металл не лопнул!
Шаг 11

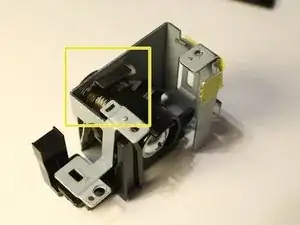

Эта пружина легко выпадает, поэтому убедитесь, что она на месте, прежде чем собирать устройство полностью

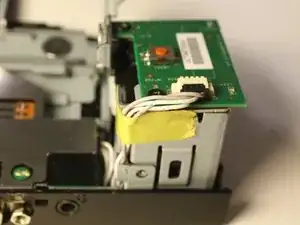

Следите за лентой! Убедитесь, что она покрывает кабели, и проверьте, что кабели находятся в правильном положении
Заключение
Выполните шаги в обратном порядке для сборки устройства
Перевод руководства с ifixit.com
