Замена динамиков Lenovo IdeaPad 1 14IGL7
Это руководство по замене динамиков/аудиокомпонента на Lenovo IdeaPad 1 14IGL7. Оно потребуется, если аудиовыход перестал работать и необходимо заменить компоненты динамиков. Примите меры предосторожности, чтобы не повредить устройство.
Шаг 1
Перед началом разборки выключите ноутбук.
Разместите компьютер крышкой вниз на ровной поверхности.
Шаг 2
Снимите девять винтов 7 мм с задней панели при помощи отвертки Phillips #00.
Шаг 3
Вставьте медиатор между задней панелью и корпусом ноутбука.
Отожмите защёлки по периметру задней панели и снимите панель с ноутбука.
Шаг 4
Снимите шесть винтов 5.5 мм, фиксирующих аккумулятор, используя отвертку Phillips #00.
Шаг 5
Аккуратно потяните кабель, подключённый к материнской плате, в том же направлении, в котором идут отдельные провода.
Обязательно заземлите себя, надев антистатический браслет, чтобы предотвратить повреждение компонентов.
Тяните равномерно за всю ширину кабеля, чтобы отдельные провода не подвергались чрезмерному растяжению.
Шаг 6
Снимите аккумулятор.
Шаг 7

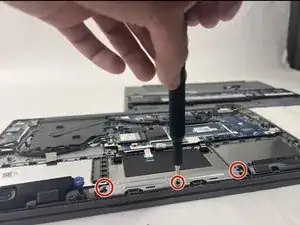

Снимите три винта 3 мм, удерживающие металлическую скобу, используя отвертку Phillips #00.
Шаг 8

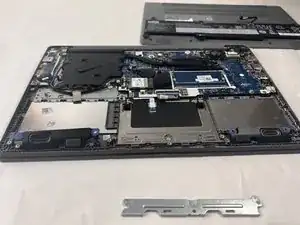

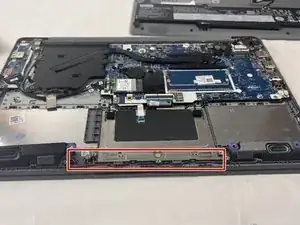

Осторожно поднимите металлическую скобу с устройства и отложите её в сторону.
Шаг 9
Снимите провод, связывающий два динамика, аккуратно вытягивая его из устройства поэтапно.
Будьте осторожны, чтобы не повредить кабель при его извлечении из устройства.
Шаг 10

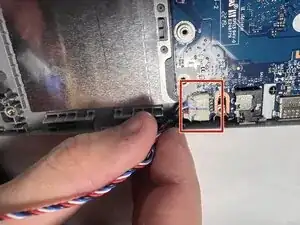

Аккуратно потяните провод, соединяющий динамики с материнской платой.
Оттяните кабель от разъёма в том же направлении, в котором идут отдельные провода.
Тяните равномерно за всю ширину кабеля, чтобы отдельные провода не подвергались чрезмерному растяжению.
Шаг 11

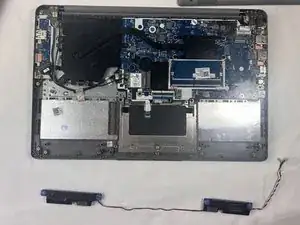

Для каждого из двух динамиков снимите поочерёдно каждый конец с устройства.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
