Замена задней панели Lenovo Thinkpad Edge E545
Цель этого руководства — научить вас снимать заднюю панель этого ноутбука для замены или других необходимых изменений. Для установки панели обратно на ноутбук выполните действия в обратном порядке.
Шаг 1

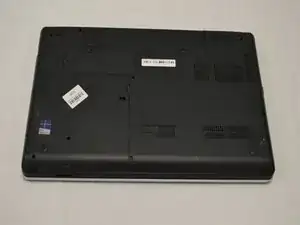

Сначала переверните ноутбук, как показано на фото.
Убедитесь, что устройство полностью выключено перед извлечением батареи.
Шаг 2

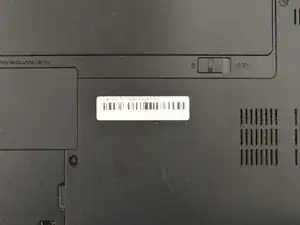

Под батареей находятся две небольшие вкладки. Они выполняют функцию замка для батареи.

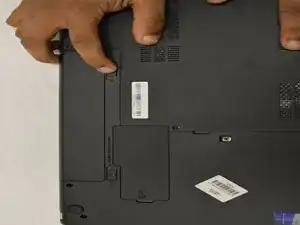

Нажмите вкладки друг к другу, чтобы освободить батарею.
Шаг 3

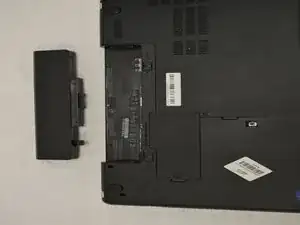

Извлеките батарею из устройства.
Шаг 4
С помощью отвертки Phillips удалите четыре винта по краям прямоугольной панели.
Рекомендуется полностью извлечь винты и поместить их в безопасное место.
Убедитесь, что используете отвертку правильного размера. Неправильный размер может повредить винты или отвертку.
Шаг 5
После удаления всех винтов аккуратно проведите металлической отверткой по краю панели, чтобы приподнять её.
Медленно поднимите левую сторону панели пальцами. Как только левая сторона будет приподнята, продолжайте поднимать правую сторону панели.
Шаг 6
Снимите заднюю панель.
Задняя часть ноутбука будет доступна после снятия панели.
Многие из этих мелких компонентов легко повреждаются — не трогайте ничего, если не указано иное.
