Замена материнской платы HP Pavilion x360 11m-ad013dx
Ниже приведены шаги по замене материнской платы ноутбука HP Pavilion x360 11m-ad013dx. Независимо от того, хотите ли Вы улучшить производительность ноутбука или материнская плата неисправна, следуйте этим шагам для её замены. Материнская плата, также известная как системная плата, является основной частью системы и содержит модуль WLAN, блок питания и модуль памяти. Материнская плата также предоставляет доступ к радиатору, расположенному на обратной стороне платы. Будьте осторожны при обращении с материнской платой, так как некоторые детали могут быть хрупкими.
Шаг 1

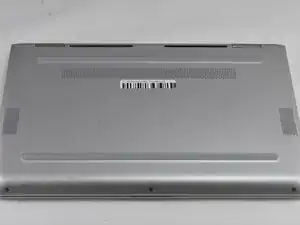

Положите HP Pavilion верхней стороной вниз так, чтобы передний край был обращён к Вам.
Шаг 2

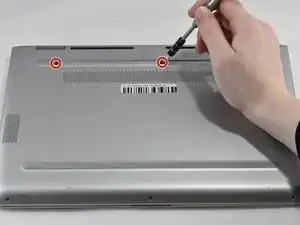

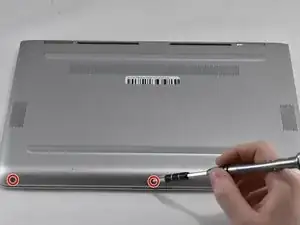

Снимите три винта Phillips #0 длиной 4.8 мм с передней стороны.
Шаг 3

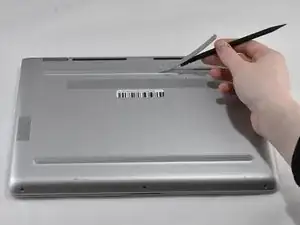

С помощью пластиковой лопатки снимите серую силиконовую полосу, ближайшую к задней стороне.
Шаг 4
Снимите три винта Phillips #1 длиной 5.7 мм.
Шаг 5

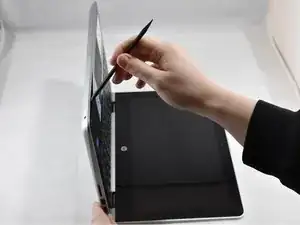

Откройте HP Pavilion так, чтобы экран был виден. Затем наклоните его вниз, чтобы экран оказался на спинке, лицом вверх.

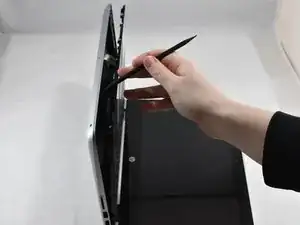

С помощью лопатки отоприте чёрную панель клавиатуры.
Для выполнения этого шага требуется приложить силу, чтобы отстегнуть защёлки, удерживающие клавиатуру.
Шаг 6

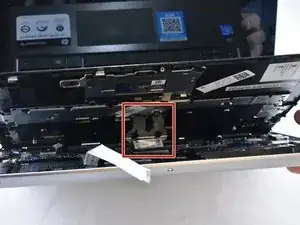

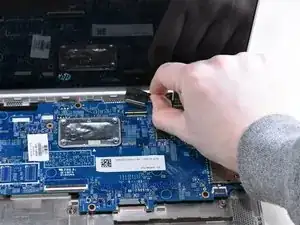

С помощью ногтя отсоедините разъём клавиатуры с нулевым усилием вставки (ZIF), подняв небольшой фиксирующий язычок.
Вы можете отсоединить другой конец кабеля для удобства доступа к другим деталям. Учтите, что конец с маркировкой MB подключается к материнской плате.
Шаг 7

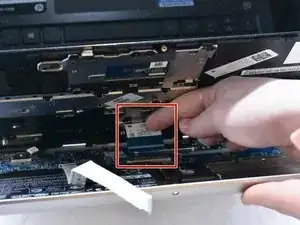

С помощью ногтя отсоедините разъём ZIF для кабеля тачпада, подняв небольшой фиксирующий язычок.
Шаг 8

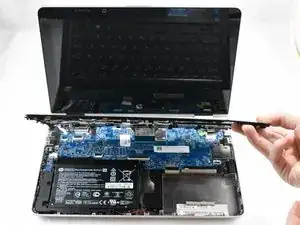

Снимите клавиатуру.
Шаг 9

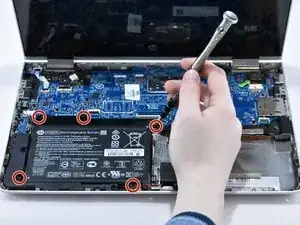

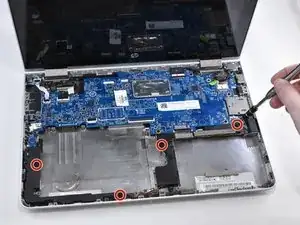

Снимите пять винтов Phillips #1 длиной 4.6 мм, расположенных вокруг аккумулятора.
Шаг 10

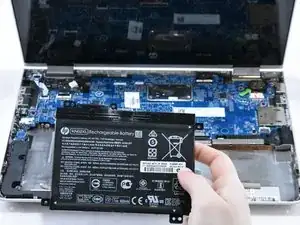

С помощью лопатки приподнимите правый край аккумулятора.

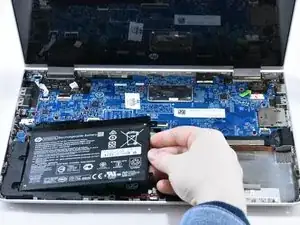

Снимите аккумулятор.
Шаг 11

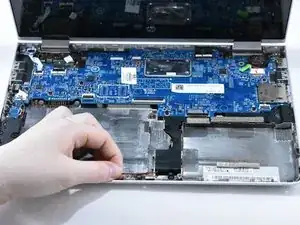

С помощью ногтя отсоедините ZIF-кабель жёсткого диска, подняв небольшой фиксирующий язычок.
Шаг 12

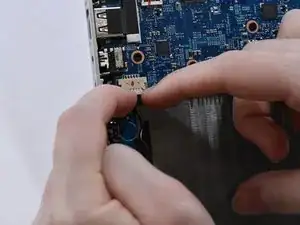

С помощью ногтей отсоедините кабель динамика от материнской платы, отодвинув разъём назад.
Не тяните за провода непосредственно, это может повредить разъём.
Шаг 13

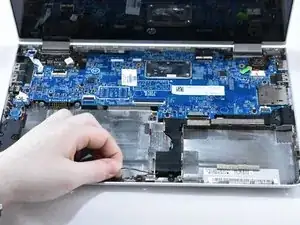

Выведите кабель динамика из его фиксирующей камеры.
Шаг 14
Снимите четыре винта Phillips #1 длиной 6.2 мм вокруг динамиков.
Шаг 15

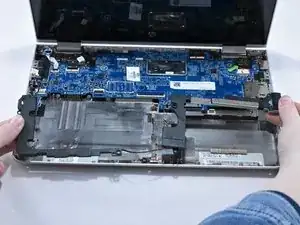

Снимите динамики.
Шаг 16

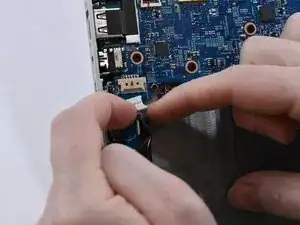

С помощью ногтя отсоедините ZIF-кабель кнопки питания от материнской платы.
Шаг 17

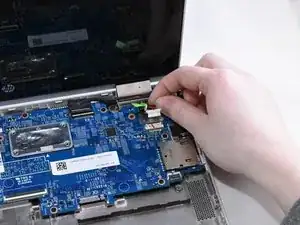

С помощью ногтя отсоедините ZIF-кабель дисплея от материнской платы.
Шаг 18

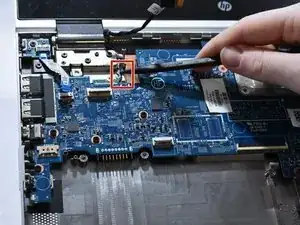

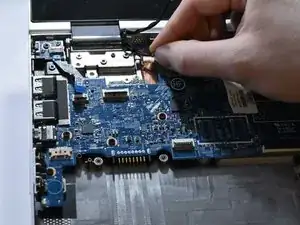

Отсоедините два кабеля антены WLAN, поддев кабель лопаткой, затем поднимая прямо вверх.
Чёрный маркированный кабель подключается к разъёму "A". Белый маркированный кабель подключается к разъёму "B".
Шаг 19

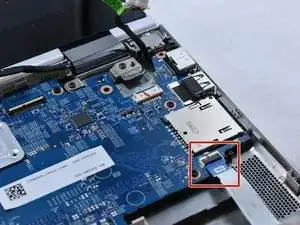

С помощью ногтя отсоедините ZIF-кабель сенсорного экрана дисплея от материнской платы.
Шаг 20

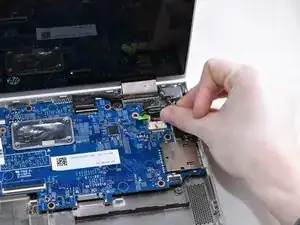

С помощью ногтей отсоедините кабель питания, потянув прямо наружу.
Не тяните непосредственно за провода, это может повредить разъём. Вместо этого тяните за белую пластиковую часть разъёма.
Шаг 21

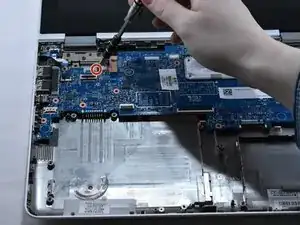

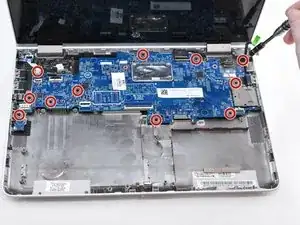

Снимите одиннадцать винтов Phillips #1 длиной 4.6 мм вокруг материнской платы.
Шаг 22
Снимите один винт широкоголовый Phillips #1 длиной 2.2 мм в модуле WLAN.
Шаг 23

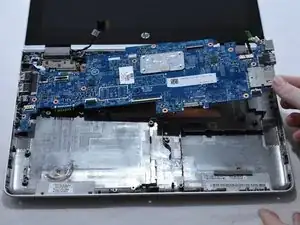

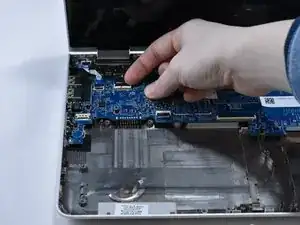

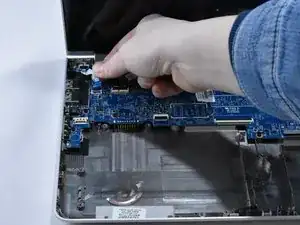

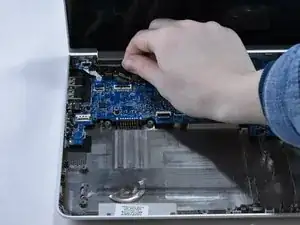

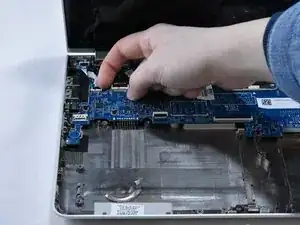

Поднимите материнскую плату с правой стороны. Затем аккуратно потяните материнскую плату прямо вправо.
Заключение
Для сборки устройства выполните указанные инструкции в обратном порядке.
Перевод руководства с ifixit.com
