Замена жесткого диска HP Flyer Red

Убедитесь, что ноутбук выключен.

С закрытым ноутбуком переверните его и осмотрите нижнюю сторону.

На нижней стороне ноутбука в направлении шарнира экрана находятся два прямоугольных ползунка, размещённых в прямоугольных направляющих.

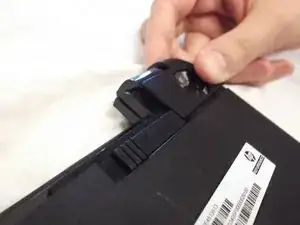

Левый ползунок — это фиксатор батареи.

Внутри направляющей этого ползунка виден значок закрытого замка. Передвиньте ползунок в другой конец направляющей, и должен появиться значок открытого замка.

Затем сдвиньте другой ползунок в другой конец его направляющей — это вытолкнет батарею.

Возьмите батарею и выньте её из отсека.

Удалите винт Phillips #1 длиной 4 мм, расположенный примерно в середине ноутбука, немного справа, рядом со значком дисковода.

Выдвиньте лоток для диска из его гнезда.

Далее найдите и открутите два винта Phillips #1 длиной 4 мм со значком клавиатуры, расположенные ближе к середине и верхней части нижней крышки ноутбука.

Далее переверните ноутбук и откройте экран.

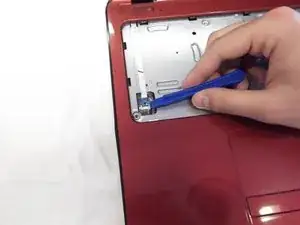

Используйте пластиковый инструмент для поддевания, чтобы приподнять клавиатуру снизу справа.

Используя второй пластиковый инструмент вместе с первым, отожмите все пластиковые защёлки вокруг клавиатуры.

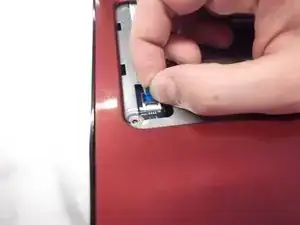

Осторожно приподнимите клавиатуру и с помощью пластикового инструмента освободите лентопроводящий кабель, расстегнув ZIF-разъём на плате.

Аккуратно выньте ленту из её разъёма.

После снятия клавиатуры закройте ноутбук и переверните его.

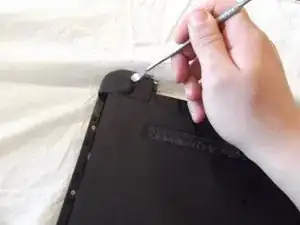

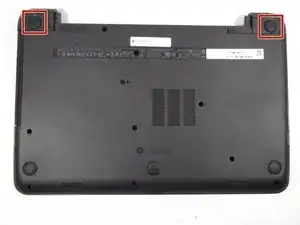

С помощью лопатки (spudger) снимите резиновые уплотнители, расположенные в верхнем левом и верхнем правом углах ноутбука.

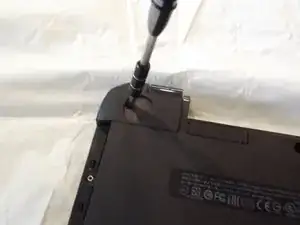

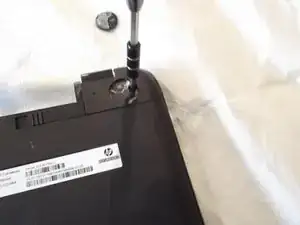

Удалите два винта Phillips #1 длиной 4 мм, расположенные под резиновыми уплотнителями.

Теперь снимите обе угловые накладки, сдвинув их от корпуса и потянув вверх.

Удалите два винта Phillips #1 длиной 4 мм, расположенные там, где вы вынимали лоток дисковода.

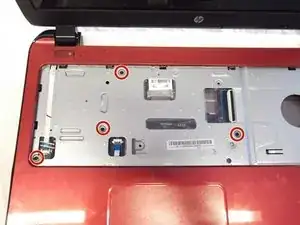

Теперь переверните ноутбук обратно и откройте экран. Удалите четыре винта Phillips #1 длиной 4 мм.

С помощью пластикового инструмента удалите два куска ленты.

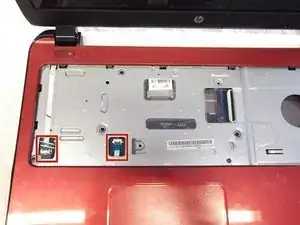

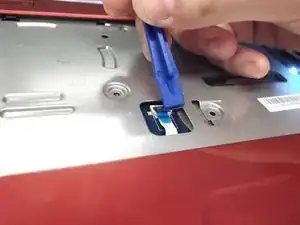

С помощью пластикового инструмента отсоедините оба ленточных кабеля, расстегнув ZIF-разъёмы на концах.

Теперь аккуратно отслойте приклеенный длинный ленточный кабель.

Ленточный кабель очень хрупкий — не рвите его.

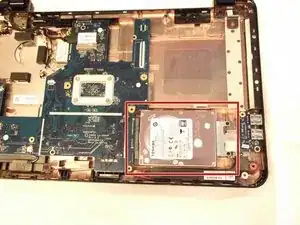

Теперь виден жесткий диск.

Удалите два винта Phillips #1 длиной 4 мм.

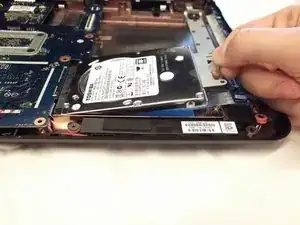

Потяните кронштейн вправо и одновременно приподнимите жесткий диск.

Он отсоединится от материнской платы, как показано.
