Замена порта зарядки Asus Chromebook Flip C100P

Ноутбуки

В этом руководстве по замене описан процесс снятия задней крышки, необходимо убедиться, что ноутбук выключен и не подключен к источнику питания, а также удалить необходимые компоненты для снятия и замены порта зарядки.

Шаг 1

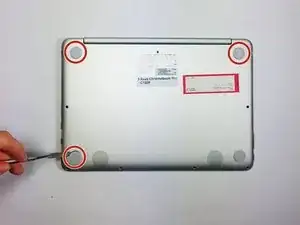

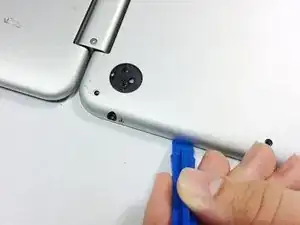

Снимите три резиновые ножки с нижней крышки с помощью пластикового или металлического инструмента.

Шаг 2

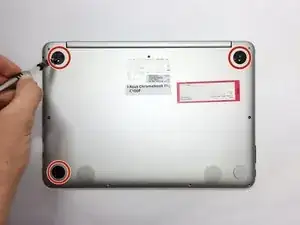

Удалите пять винтов под резиновыми ножками с помощью отвертки Phillips #0.

Первый винт 1,9 мм находится под передней правой ножкой, второй 1,9 мм и третий 2,3 мм винты находятся под задней правой ножкой, а четвертый и пятый 2,3 мм винты находятся под задней левой ножкой.

Шаг 3

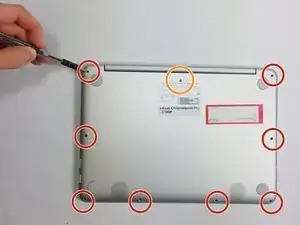

Удалите девять винтов нижней крышки с помощью отвертки T5.

Отложите винт 6 мм, находящийся в задней части нижней крышки, от остальных восьми винтов 3 мм, так как он длиннее.

Шаг 4

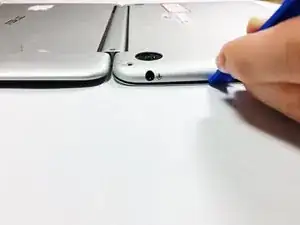

Отделите крышку подушек от нижней крышки с помощью инструмента. Этот шаг может потребовать дополнительной силы.

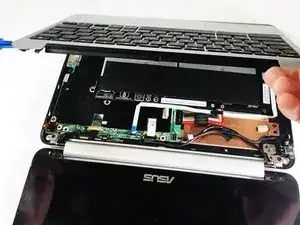

После того как крышка подушек отделена от нижней крышки, потяните её в сторону экрана, а не на себя.

Шаг 5

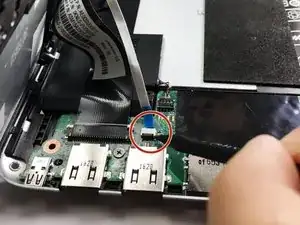

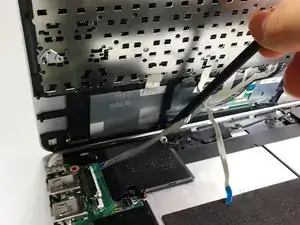

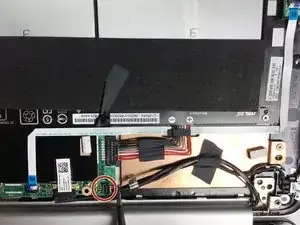

Отключите кабель тачпада и кабель клавиатуры от материнской платы, используя заостренный конец пластикового инструмента.

Шаг 6

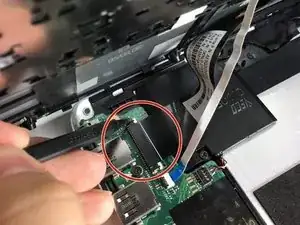

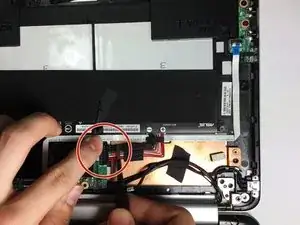

Отключите кабель DC и кабель батареи от материнской платы, используя пинцет, заостренный конец пластикового инструмента или просто потянув кабели от материнской платы пальцами.

Шаг 7

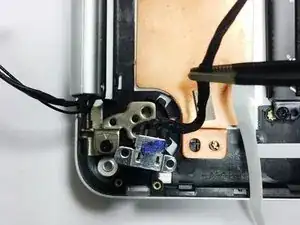

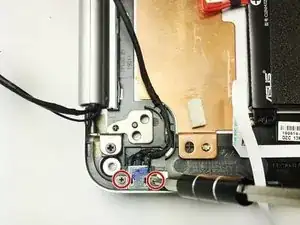

Удалите два винта 2,7 мм с помощью отвертки Phillips #0.

Шаг 8
