Замена радиатора Asus Chromebook Flip C100P

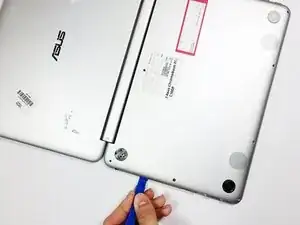

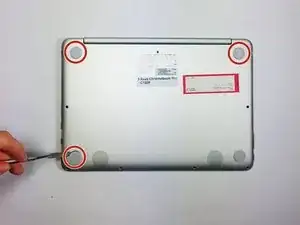

Снимите три резиновые ножки на нижней крышке с помощью пластиковой или металлической лопатки.

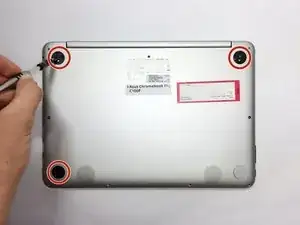

Удалите пять винтов под резиновыми ножками, используя крестовую отвертку Phillips №0.

Первый винт 1.9 мм находится под передней правой ножкой, второй винт 1.9 мм и третий винт 2.3 мм — под задней правой ножкой, а четвертый и пятый винты 2.3 мм — под задней левой ножкой.

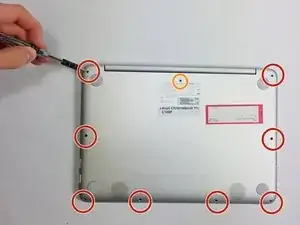

Удалите девять винтов нижней крышки с помощью отвертки T5. Отложите в сторону винт 6 мм, расположенный в задней средней части нижней крышки, отдельно от остальных восьми винтов 3 мм, так как он длиннее.

Отложите в сторону винт 6 мм, расположенный в задней средней части нижней крышки, отдельно от остальных восьми винтов 3 мм, так как он длиннее.

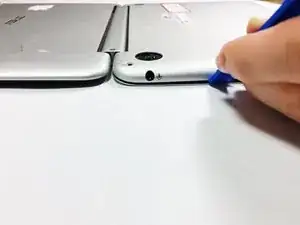

Отделите узел подставки для ладоней от нижней крышки с помощью лопатки. Этот шаг может потребовать дополнительных усилий. После того как подставка для ладоней отделится от нижней крышки, тяните её к экрану, а не на себя.

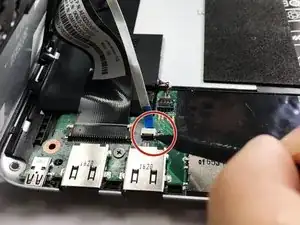

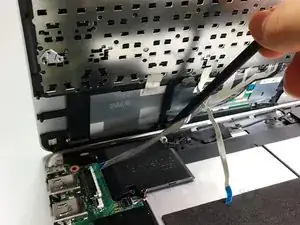

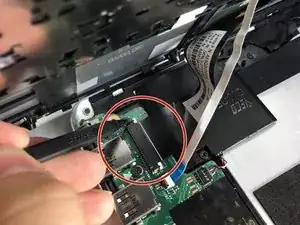

Отключите кабель тачпада и кабель клавиатуры на узле подставки для ладоней от материнской платы с помощью острого конца пластиковой лопатки.

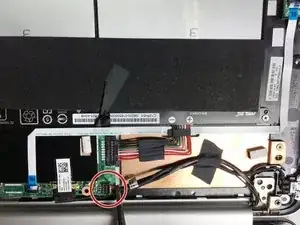

Откройте кабель разъёма питания и кабель батареи от материнской платы с помощью пинцета, острого конца пластиковой лопатки или просто потянув кабели руками.

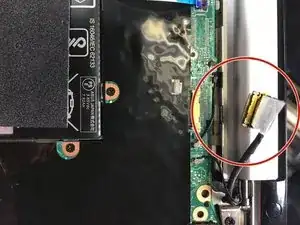

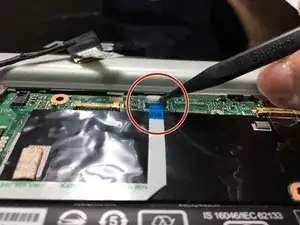

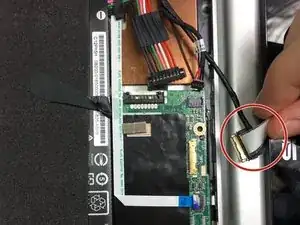

Отключите кабель ЖК-экрана от материнской платы с помощью острого конца пластиковой лопатки.

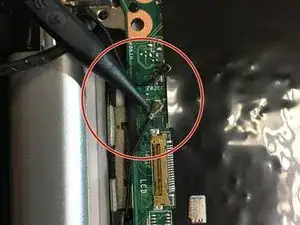

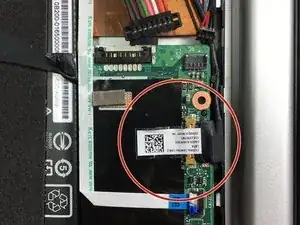

Отключите кабель от материнской платы к плате питания от материнской платы с помощью острого конца пластиковой лопатки.

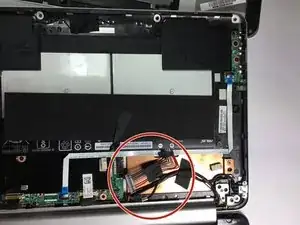

Отключите кабель платы дигитайзера от материнской платы с помощью острого конца пластиковой лопатки.

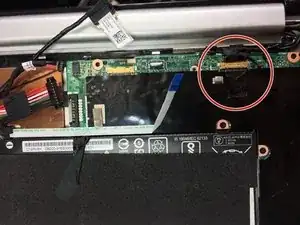

Отключите два кабеля антенн Wi‑Fi от материнской платы с помощью острого конца пластиковой лопатки или просто потянув кабели руками.

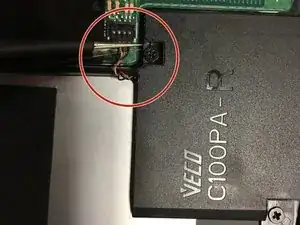

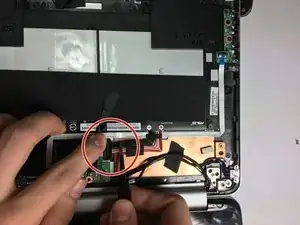

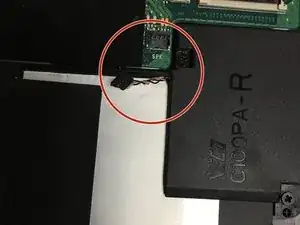

Отключите кабель динамика от материнской платы с помощью острого конца пластиковой лопатки.

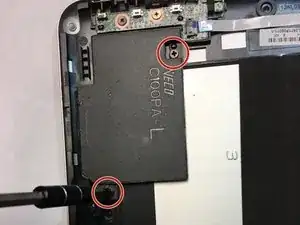

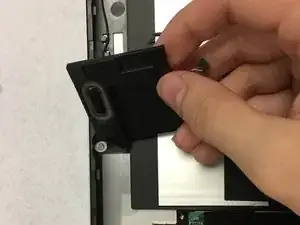

Удалите четыре винта 4.2 мм динамиков, затем снимите два динамика с помощью крестовой отвертки.

Удалите пять винтов материнской платы 2.7 мм отверткой T5.

Снимите материнскую плату.

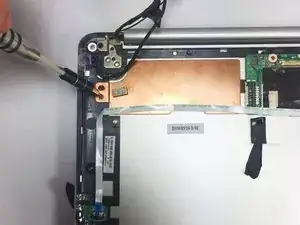

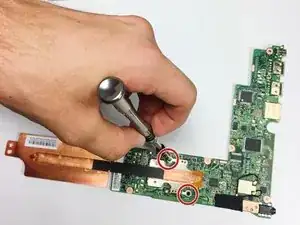

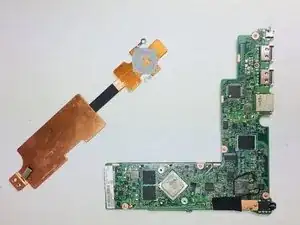

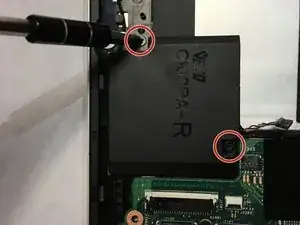

Удалите два винта радиатора 2.7 мм отверткой T5, затем снимите радиатор с материнской платы.
