Замена разъёма питания Lenovo IdeaPad Z570

Разместите ноутбук экраном вниз, чтобы батарея была удалена от Вас.

Проведите правый фиксатор вправо.

Удерживайте левый фиксатор.

Слегка передвиньте батарею вперёд, чтобы снять её, удерживая левый фиксатор.

Разместите ноутбук лицевой стороной вниз так, чтобы отсек батареи был удалён от Вас.

Ослабьте все семь винтов 3 мм на задней панели, используя крестовую отвёртку Phillips #0.

Эти винты нельзя полностью вынуть из устройства.

Снимите заднюю панель с устройства.

Выверните винт 3 мм (Phillips #0), расположенный слева, удерживающий оптический привод.

Аккуратно извлеките оптический привод с левой стороны ноутбука.

Уберите три винта 12 мм, расположенные рядом с этими символами, используя крестовую отвёртку Phillips #0.

Разместите ноутбук под углом 90 градусов: клавиатура — вертикально, экран — горизонтально по отношению к рабочей поверхности.

Подденьте клавиатуру с угла, где находится клавиша Esc, используя приспособление для вскрытия.

Теперь верните ноутбук в обычное положение и снимите клавиатуру.

У терминального разъёма переведите чёрный фиксатор вверх.

Отсоедините клавиатуру от терминального разъёма.

Положите ноутбук на заднюю сторону так, чтобы батарея была удалена от Вас.

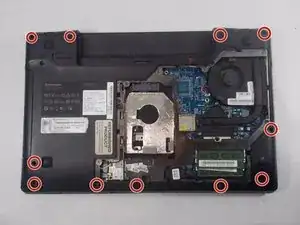

Выверните одиннадцать винтов 7 мм по краю задней крышки, используя крестовую отвёртку Phillips #0.

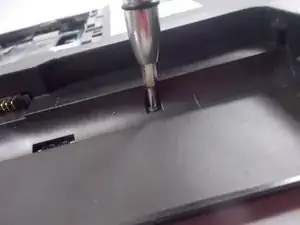

Удалите два винта 3 мм, расположенные в отсеке батареи, используя крестовую отвёртку Phillips #0.

Верните ноутбук в исходное положение.

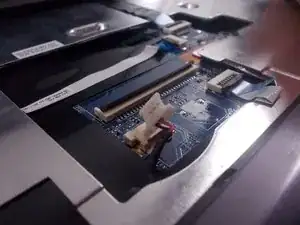

Существует три плоских кабеля, аналогичных показанному в руководстве по замене клавиатуры.

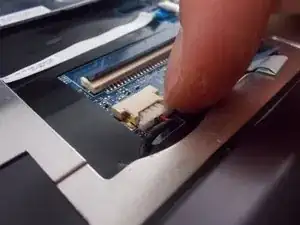

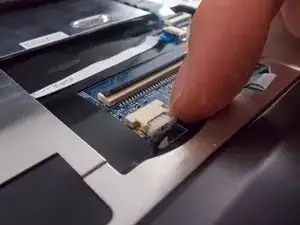

Отсоедините эти три плоских кабеля тем же способом, что и в руководстве по замене клавиатуры.

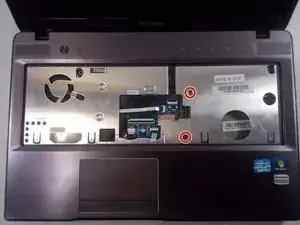

Выверните два винта 7 мм, находящиеся на правой стороне металлической пластины ноутбука, используя крестовую отвёртку Phillips #0.

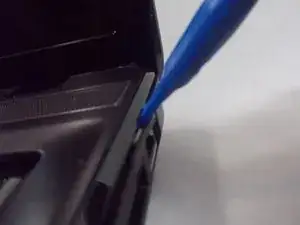

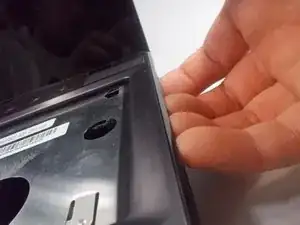

Вставьте инструмент для вскрытия между сетевой розеткой и динамиком и подденьте переднюю панель ноутбука.

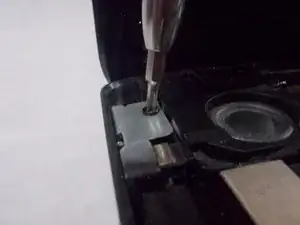

Выверните один винт 7 мм, расположенный в верхнем левом углу ноутбука рядом с разъёмом питания, используя крестовую отвёртку Phillips #0.

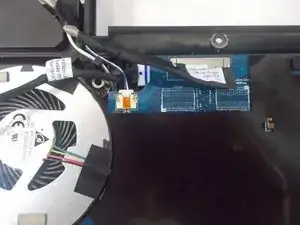

В верхнем правом углу вентилятора находятся два разъёма питания.

Отключите разъём, помеченный синей полосой.

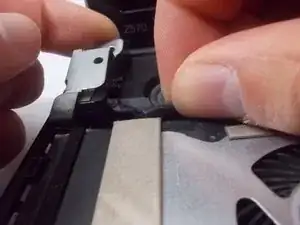

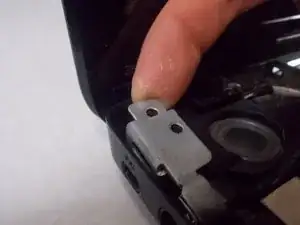

Приподнимите металлическую пластину настолько, чтобы зажать разъём питания большим и указательным пальцами.

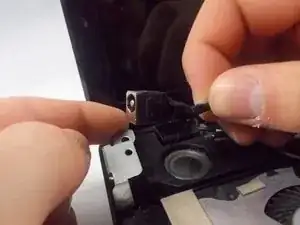

Извлеките разъём питания из устройства.
