Замена дисплея Dell XPS 17 L702X

Перед началом убедитесь, что ноутбук выключен и отключён от сети.

Переверните ноутбук так, чтобы отсек аккумулятора оказался сверху.

Сдвиньте защёлку под батареей влево и удерживайте её в этом положении.

Удерживая защёлку, поднимите батарею из отсека.

Отпустите защёлку после извлечения батареи.

Ослабьте винт крышки отсека модулей крестовой отвёрткой.

Винт прикреплён к крышке; не выталкивайте его силой.

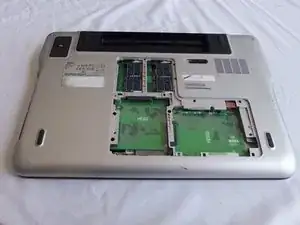

Подденьте крышку отсека пластиковой лопаткой в зазоре возле винта и поднимите её вверх.

Снимите четыре 4 мм винта с крестовой головкой, крепящие первый жёсткий диск.

Сдвиньте жёсткий диск рукой в сторону отверстия, где находился винт задней панели (см. шаг 5), чтобы отсоединить его.

Поднимите жёсткий диск вверх и извлеките его из корпуса.

Снимите четыре 4 мм винта с крестовой головкой со второго жёсткого диска.

Сдвиньте жёсткий диск к краю, ближайшему к Вам, чтобы отсоединить его.

Используя бирку «THIS SIDE UP», потяните жёсткий диск от ноутбука, чтобы извлечь его.

Повторяйте этот шаг для каждого жёсткого диска.

Открутите по два 4 мм винта с каждой стороны корпуса жёсткого диска крестовой отвёрткой.

Снимите кожух жёсткого диска.

Открутите винт, удерживающий оптический привод, крестовой отвёрткой.

С помощью пластиковой лопатки вытяните оптический привод наружу.

Открутите три 4 мм винта возле края отсека оптического привода крестовой отвёрткой.

Откройте ноутбук примерно на 90 градусов и разверните его на бок так, чтобы пустой отсек оптического привода был направлен вверх.

Нажмите и удерживайте защёлку внутри отверстия оптического привода указательным пальцем.

Вставьте лопаточку между чёрной и серебристой пластиковыми частями над защёлкой и разведите их в стороны.

Проведите лопаткой по окружности подладонной панели, чтобы освободить защёлки.

Может быть слышен треск — это нормально.

Будьте осторожны при работе под сенсорной панелью: в следующих шагах нужно будет отсоединить провода.

Осторожно приподнимите и поверните панель подладонной области, пока она не окажется вверх ногами — она всё ещё подключена проводами сенсорной панели.

Провода сенсорной панели всё ещё подключены к панели подладонной области.

Подденьте лопаткой чёрную защёлку на широком кабеле и сдвиньте её вверх, чтобы освободить.

Осторожно вытяните кабель из разъёма.

Вставьте лопаточку под чёрную защёлку оставшегося кабеля и сдвиньте её вверх, чтобы освободить.

Осторожно вытяните кабель из разъёма.

Снимите панель подладонной области с ноутбука.

Используя пластиковый инструмент для вскрытия, слегка приподнимите и поверните клавиатуру так, чтобы она оказалась перевёрнутой со стороны экрана ноутбука.

НЕ приподнимайте клавиатуру полностью — к ней всё ещё подключены провода.

Осторожно вставьте лопаточку под край чёрной защёлки тонкого медного по цвету кабеля и подденьте её, чтобы открыть коннектор.

Аккуратно извлеките кабель.

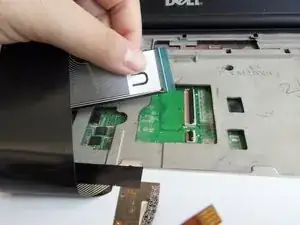

Осторожно вставьте лопаточку под край чёрной защёлки кабеля с маркировкой "UP" и подденьте её, чтобы открыть коннектор.

Аккуратно извлеките кабель.

Снимите клавиатуру с ноутбука.

Закройте экран и переверните ноутбук так, чтобы основание было сверху.

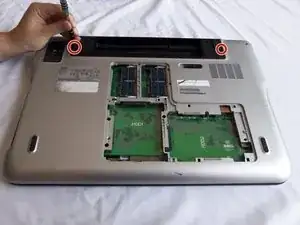

Удалите два винта длиной 16 мм крестовой отверткой.

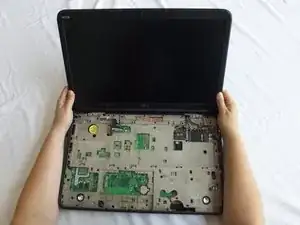

Осторожно переверните ноутбук и откройте заднюю крышку.

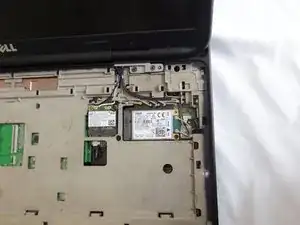

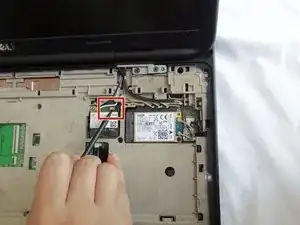

Вставьте заострённую сторону лопаточки под золотистый разъём белого кабеля на модуле WLAN и поднимите, чтобы отсоединить.

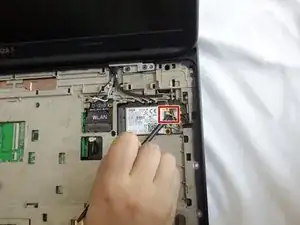

Отверткой крестовой отвинтите винт 4 мм, крепящий модуль WLAN. После снятия винта модуль приподнимется.

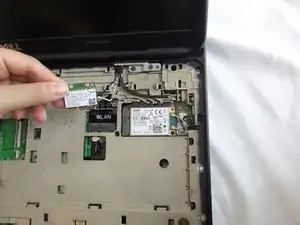

Аккуратно извлеките модуль WLAN.

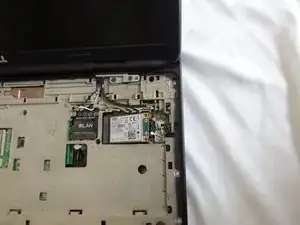

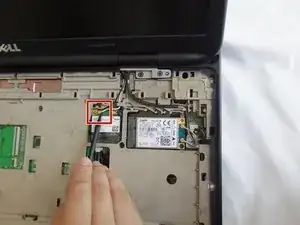

Вставьте заострённую сторону лопаточки под золотистый разъём серого кабеля на модуле WWAN и поднимите, чтобы отсоединить.

Вставьте заострённую сторону лопаточки под золотистый разъём чёрного кабеля на модуле WWAN и поднимите, чтобы отсоединить.

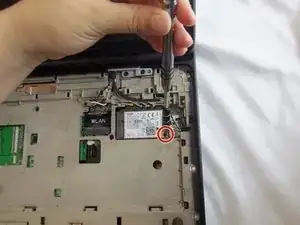

Отверткой крестовой отвинтите винт 4 мм, крепящий модуль WWAN. Модуль приподнимется.

Аккуратно извлеките модуль WWAN.

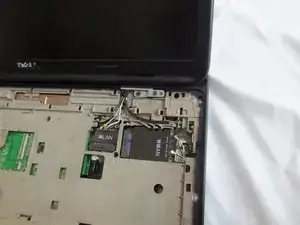

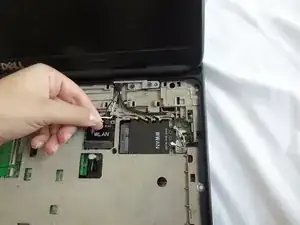

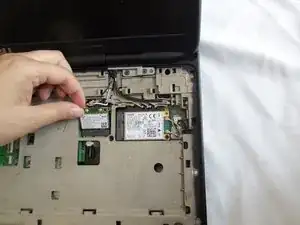

Осторожно извлеките провода модулей WLAN и WWAN из их креплений.

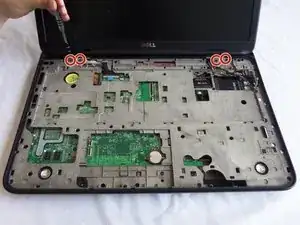

Отверткой крестовой отверните четыре винта длиной 8 мм, расположенные непосредственно под клавиатурой.

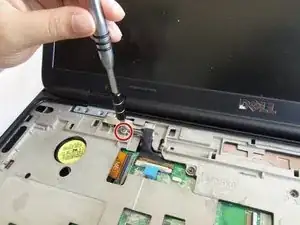

Ослабьте заземляющий винт, прикреплённый к чёрному кабелю дисплея, крестовой отверткой.

НЕ ПЫТАЙТЕСЬ СНЯТЬ ВИНТ С ПРОВОДА. Винт закреплён на проводе постоянно.

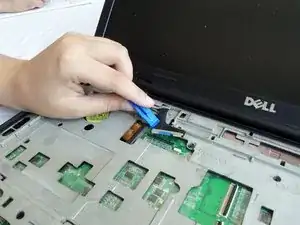

Используя пластиковый инструмент для вскрытия, отсоедините разъём кабеля от платы.

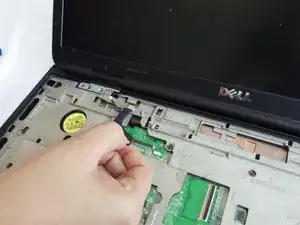

Осторожно извлеките кабель дисплея из его креплений на плате.

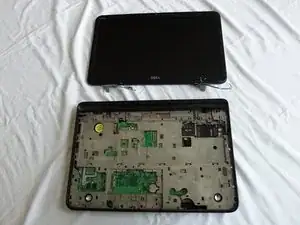

Удерживая пластиковый край дисплея крепко, поднимите его и снимите дисплей.
