Замена динамиков Dell XPS 17 L702X

Прежде чем начать, выключите ноутбук и отключите его от сети.

Переверните ноутбук так, чтобы отсек для батареи был обращён вверх.

Сдвиньте защёлку под батареей влево и удерживайте её в этом положении.

Держа защёлку, поднимите батарею из её отсека.

Ослабьте защёлку после извлечения батареи.

Ослабьте винт крышки модуля крестовой отверткой.

Винт прикреплён к крышке; не вынимайте его силой.

Подденьте крышку модуля пластиковой лопаткой в щели рядом с винтом и поднимите вверх.

Снимите четыре винта крестовой головкой 4 мм, крепящие первый жёсткий диск.

Сдвиньте жёсткий диск рукой в сторону отверстия, где находился винт задней панели (шаг 5), чтобы отключить его.

Поднимите жёсткий диск вверх и извлеките из корпуса.

Снимите четыре винта крестовой головкой 4 мм на втором жёстком диске.

Сдвиньте жёсткий диск к краю, ближайшему к Вам, чтобы отключить его.

Используя язычок с надписью "THIS SIDE UP", тяните от ноутбука, чтобы извлечь жёсткий диск.

Повторите этот шаг для каждого жёсткого диска.

Отверните по два винта 4 мм с каждой стороны корпуса жёсткого диска крестовой отверткой.

Снимите корпус жёсткого диска.

Отверните винт, удерживающий оптический привод, крестовой отверткой.

Используя пластиковую лопатку, вытяните оптический привод наружу.

Отверните три винта 4 мм у кромки отсека оптического привода крестовой отверткой.

Откройте ноутбук примерно до угла 90 градусов и поставьте его на бок так, чтобы пустой слот оптического привода был обращён вверх.

Нажмите и удерживайте защёлку внутри отверстия оптического привода указательным пальцем.

Вставьте лопатку между чёрными и серебристыми пластиковыми частями над защёлкой и разъедините эти две части.

Проведите лопаткой вокруг области подставки для рук, чтобы освободить защёлки.

Вы можете услышать щелчки; это нормально.

Будьте осторожны при проведении под панелью тачпада — в следующих шагах нужно отсоединить провода.

Осторожно поднимите и поверните панель подставки для рук, пока она не окажется вверх дном — она всё ещё подключена проводами тачпада.

Провода тачпада всё ещё соединены с панелью подставки для рук.

Подденьте лопаткой чёрную защёлку широкой ленты и поднимите её, чтобы освободить.

Осторожно вытяните ленту.

Вставьте лопатку под чёрную защёлку оставшейся ленты и поднимите её, чтобы освободить.

Осторожно вытяните ленту.

Снимите панель подставки для рук с ноутбука.

Используя пластиковый инструмент для вскрытия, слегка приподнимите и поверните клавиатуру до положения «вверх дном» со стороны дисплея ноутбука.

НЕ ПОДНИМАЙТЕ клавиатуру полностью — некоторые провода всё ещё подключены.

Осторожно вставьте лопатку под край черной защёлки тонкого медного кабеля и подденьте её, чтобы освободить.

Аккуратно вытяните кабель.

Осторожно вставьте лопатку под край чёрной защёлки кабеля с маркировкой "UP" и подденьте её, чтобы открыть.

Аккуратно вытяните кабель.

Снимите клавиатуру с ноутбука.

Закройте дисплей и переверните ноутбук так, чтобы нижняя часть была направлена вверх.

Выверните два винта длиной 16 мм крестовой отверткой.

Осторожно переверните ноутбук и откройте заднюю крышку сборки.

Вставьте остроконечную сторону лопатки под золотой разъём белого кабеля на карте WLAN и поднимите, чтобы отсоединить.

Выверните винт длиной 4 мм с карты WLAN крестовой отверткой. Карта приподнимется после удаления винта 4 мм.

Аккуратно извлеките карту WLAN.

Вставьте остроконечную сторону лопатки под золотистый разъём серого кабеля на карте WWAN и поднимите, чтобы отсоединить.

Вставьте остроконечную сторону лопатки под золотистый разъём чёрного кабеля на карте WWAN и поднимите, чтобы отсоединить.

Выверните винт длиной 4 мм с карты WWAN крестовой отверткой. Карта приподнимется.

Аккуратно извлеките карту WWAN.

Осторожно извлеките провода для карт WLAN и WWAN из их посадочных мест.

Выверните четыре винта длиной 8 мм непосредственно под клавиатурой крестовой отверткой.

Ослабьте контактный винт, прикреплённый к чёрному кабелю монитора, крестовой отверткой.

НЕ ПЫТАЙТЕСЬ СНИМАТЬ ВИНТ С ПРОВОДА. Винт закреплён на проводе постоянно.

Используя пластиковый инструмент для вскрытия, отсоедините соединение кабеля от платы.

Осторожно извлеките кабель монитора из его креплений на плате.

Удерживая пластиковый край дисплея, крепко поднимите, чтобы снять дисплей.

Выверните десять винтов длиной 8 мм из серой внутренней крышки крестовой отверткой.

Найдите кабель звуковой карты.

Осторожно отключите кабель звуковой карты.

Найдите оранжевый кабель с буквами MB.

Осторожно вставьте лопатку под край чёрной защёлки и подденьте её, чтобы открыть.

НЕ ПЫТАЙТЕСЬ ВЫТЯНУТЬ КАБЕЛЬ НА ЭТОМ ШАГЕ.

Найдите провод на стороне слота WWAN.

Используя лопатку, аккуратно выньте кабель.

Осторожно переверните ноутбук так, чтобы его нижняя часть была направлена к вам.

Выверните четыре винта длиной 8 мм крестовой отверткой.

Выверните два винта длиной 16 мм корпуса аккумулятора крестовой отверткой.

Выверните два угловых винта длиной 16 мм крестовой отверткой.

Выверните два винта длиной 4 мм внутри отсека аккумулятора крестовой отверткой.

Извлечение оперативной памяти необязательно. В этом руководстве не рассматривается удаление модуля оперативной памяти.

Отверните семь винтов длиной 4 мм крестовой отверткой.

Отверните винт длиной 6 мм на сборке кабеля питания постоянного тока крестовой отверткой.

Поднимите сборку кабеля питания постоянного тока и выньте её из корпуса.

Осторожно отключите кабель питания постоянного тока.

Поднимите и снимите плату Wi‑Fi.

Осторожно с помощью лопатки отожмите разъем питания вентилятора.

Поднимите и снимите вентилятор.

Поднимите и выньте плату USB из её посадочного места.

Отсоедините оранжевый кабель от материнской платы, аккуратно потянув от точки соединения.

Ослабьте шесть винтов крестовой отверткой.

Винты закреплены на элементе радиатора. Не пытайтесь вынимать их из конструкции радиатора.

Аккуратно приподнимите и выньте материнскую плату.

Очистите термопасту с помощью изопропилового спирта и микрофибровой салфетки или неабразивной бумаги.

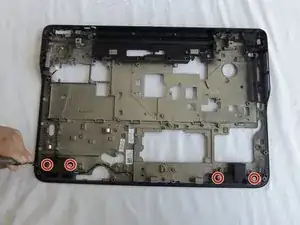

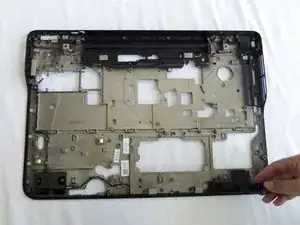

Отверните четыре плоских винта длиной 4 мм крестовой отверткой.

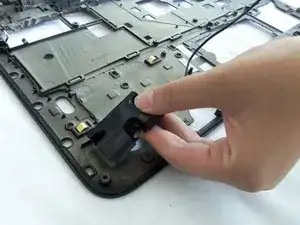

Аккуратно приподнимите и выньте правую динамическую головку из её посадочного места.

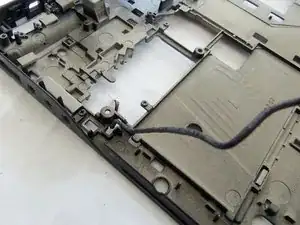

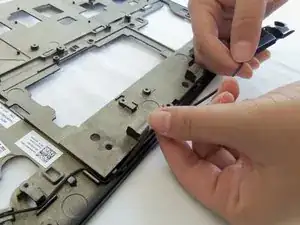

Осторожно снимите провода с креплений.

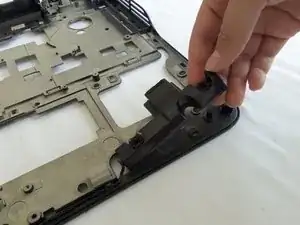

Аккуратно приподнимите и выньте левую динамическую головку из её корпуса.

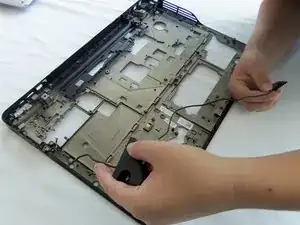

Осторожно снимите провода с креплений.

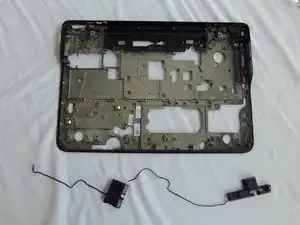

Снимите динамики, оставив кабели подключенными.
