Замена блока дисплея Dell Inspiron 1520

Выполните инструкции, указанные в разделе «Перед началом».

Закройте дисплей и переверните компьютер.

Ослабьте два прикреплённых винта, фиксирующих крышку отсека мини-карты, снимите крышку и отложите в сторону.

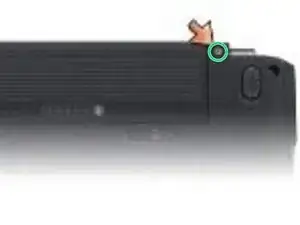

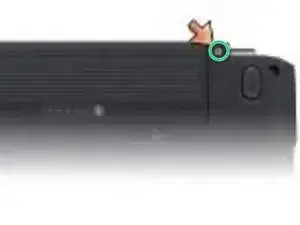

Снимите два винта M2.5 × 8 мм с нижней части компьютера.

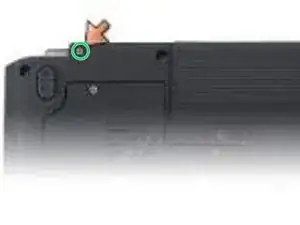

Снимите два винта M2.5 × 8 мм с задней части компьютера.

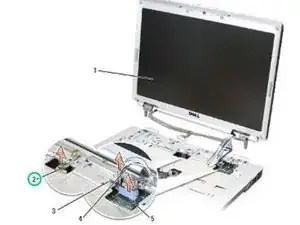

Ослабьте прикреплённый винт заземления, затем отключите кабель дисплея от разъёма кабеля дисплея на системной плате.

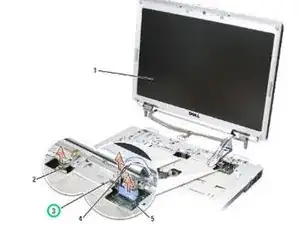

Отключите кабель камеры/микрофона от разъёма кабеля камеры/микрофона на системной плате.

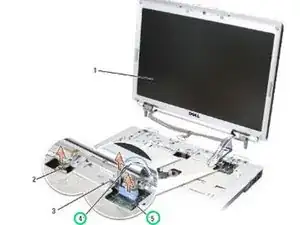

Поднимите кабель дисплея и кабели антенны из-под выступов на подставке для ладоней.

ВНИМАНИЕ: Следите за тем, чтобы кабель дисплея и кабели антенны не зацепились за пластиковые выступы на подставке для ладоней.

Поднимите блок дисплея из компьютера.

Совместите петли дисплея с отверстиями в основании компьютера, затем опустите дисплей на место.

Протяните кабели антенны через отверстие в подставке для ладоней и основании компьютера.

ВНИМАНИЕ: Убедитесь, что кабель дисплея и кабели антенны правильно проложены и закреплены под пластиковыми выступами на подставке для ладоней.

Проложите кабель дисплея и кабели антенны под пластиковыми выступами на подставке для ладоней.

Подключите кабель камеры/микрофона к разъёму кабеля камеры/микрофона на системной плате.

Подключите кабель дисплея к разъёму кабеля дисплея на системной плате.

Установите на место и затяните прикреплённый винт заземления.

Установите два винта M2.5 × 8 мм на заднюю часть компьютера и затяните их.

Закройте дисплей и переверните компьютер.

Установите два винта M2.5 × 8 мм на нижнюю часть компьютера и затяните их.

Установите крышку отсека мини-карты и затяните винты.
