Замена материнской платы Lenovo Ideapad Flex 4-1570
Материнская плата в вашем Lenovo Ideapad Flex 4-1570 обеспечивает связь между всеми компонентами; при выходе материнской платы из строя компьютер перестаёт работать. Как правило, материнские платы редко выходят из строя сами по себе, но они подвержены повреждениям от воды, падений и скачков напряжения.
Если материнская плата неисправна, воспользуйтесь этим руководством для её замены!
Перед началом работы выключите устройство и отключите его от питания.
Шаг 1
Перед началом работы выключите и отключите ноутбук от сети.
Шаг 2
Удалите девять винтов длиной 6 мм с помощью отвёртки T5 Torx.
Удалите два винта длиной 10 мм с помощью отвёртки T5 Torx.
Шаг 3
Используйте пластиковый инструмент для вскрытия, чтобы аккуратно поддеть заднюю крышку.
Снимите заднюю крышку.
Шаг 4
Отключите аккумулятор, сдвинув разъём в сторону батареи с помощью пластикового инструмента для вскрытия или пальцами.
Не поддёргивайте и не тяните сам гнездо, чтобы не повредить материнскую плату.
Шаг 5
Удалите три винта длиной 4 мм с помощью отвёртки T5 Torx.
Шаг 6
Снимите аккумулятор.
Шаг 7
Удалите три винта длиной 4 мм с помощью крестовой отвёртки Phillips #00.
Шаг 8
Поднимите жесткий диск и выньте его.
Шаг 9
Удалите три винта длиной 5 мм с помощью отвёртки T5 Torx.
Шаг 10
С помощью пинцета оттяните чёрный и серый провода от зажимов вентилятора охлаждения.
Шаг 11
Отстегните вентилятор охлаждения от места крепления и потяните его вверх, чтобы увидеть место присоединения провода к материнской плате. С помощью инструментов iFixit отсоедините разъём.
Шаг 12

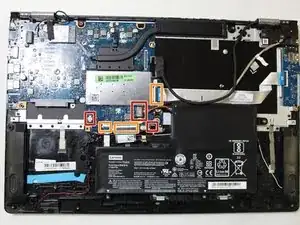

Возьмитесь за штекеры и осторожно вытяните три кабеля прямо из их разъёмов на материнской плате.

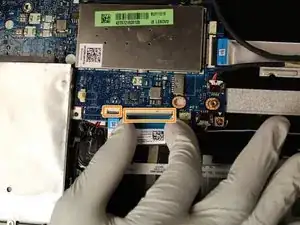

Поднимите чёрные фиксаторы на трёх разъёмах ZIF, затем аккуратно вытяните ленточные кабели прямо из их гнёзд.
Шаг 13

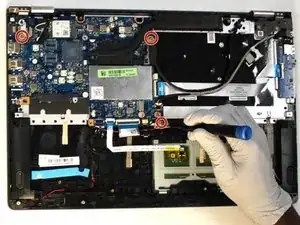

С помощью отвёртки T5 Torx снимите три винта длиной 4 мм.

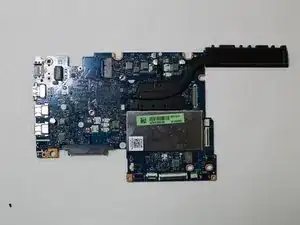

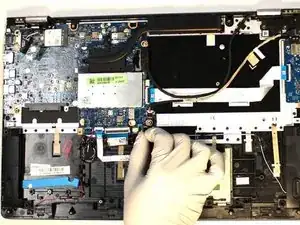

Поднимите материнскую плату и извлеките её из корпуса.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
