Замена вентилятора Lenovo IdeaPad 1-15ALC7
Если вы замечаете, что ваш ноутбук перегревается, причиной может быть поврежденный или забитый вентилятор. Вентилятор отвечает за охлаждение внутренних компонентов ноутбука и поддержание правильной вентиляции во время его работы. Вентилятор может потерять свою функциональность из-за травмы от многократных падений ноутбука или из-за накопления пыли вокруг лопастей вентилятора. Следуйте этому руководству по замене, чтобы заменить поврежденный вентилятор в вашем ноутбуке и решить проблемы с перегревом.
Для выполнения этой процедуры необходимо снять нижнюю панель и аккумулятор перед заменой вентилятора. Для удаления винтов Torx с нижней панели потребуется отвертка T5, а также инструмент Jimmy для отсоединения нижней панели от ноутбука. Для удаления винтов как из аккумуляторного блока, так и из самого вентилятора потребуется отвертка с крестообразным наконечником #000.
Убедитесь, что ноутбук полностью выключен, прежде чем снимать вентилятор или манипулировать любыми внутренними компонентами ноутбука.
Шаг 1
Для вашей безопасности отключите все периферийные устройства, разрядите аккумулятор ниже 25% и выключите устройство перед началом разборки.
Открутите и снимите винты T5 Torx, которые крепят нижнюю крышку:
Шесть винтов по 6.5 мм
Четыре винта по 5 мм
Вставьте инструмент Jimmy в шов между нижней крышкой и шасси.
Подденьте по всему периметру, пока нижняя крышка полностью не освободится.
Снимите нижнюю крышку.
Шаг 2
Используйте пинцет или ногти, чтобы осторожно "вытащить" разъем аккумулятора из его гнезда на материнской плате.
Шаг 3
Отключите два коаксиальных кабеля модуля Wi-Fi.
Освободите кабели модуля Wi-Fi от удерживающих крючков вдоль периметра вентилятора.

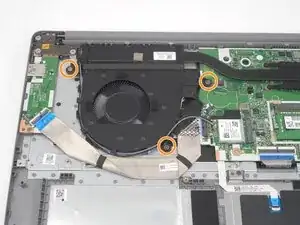

Удалите три винта с крестообразным наконечником размером 3 мм, которые крепят вентилятор.

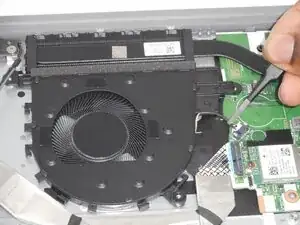

Осторожно отключите разъем вентилятора от его порта на материнской плате.
Удалите вентилятор.
Заключение
Чтобы собрать устройство обратно, выполните вышеуказанные шаги в обратном порядке.
Сдайте свой электронный мусор в сертифицированный переработчик R2 или e-Stewards.
Ремонт не прошел так, как планировалось? Попробуйте базовую диагностику или обратитесь за помощью к нашему сообществу Ответов.
