Замена блока дисплея Dell XPS 13

Открутите восемь винтов T5 Torx длиной 4 мм с нижней крышки.

Воспользуйтесь пластиковой инструментом для вскрытия, чтобы отогнуть центральную крышку с надписью «XPS».

Удалите единственный винт с крестообразным шлицем, скрытый под крышкой.

Воспользуйтесь пластинами или пластиковым инструментом для вскрытия, чтобы вынуть защёлки корпуса, начиная с заднего края.

Снимите нижнюю крышку.

Тяните разъём кабеля батареи в сторону батареи, чтобы отключить его от разъёма.

Если разъём плохо поддаётся, подталкивайте поочерёдно одну сторону, затем другую, чтобы «вытащить» его из разъёма.

Если трудно «вытащить» разъём, воспользуйтесь концом лопатки, чтобы аккуратно надавить на углубление разъёма и выдвинуть его.

Не тяните вверх.

Откройте дисплей и нажмите кнопку включения на пять секунд, чтобы разрядить остаточное напряжение в системе.

Открутите четыре винта Phillips #0 длиной 3 мм, расположенных по углам батареи.

Тяните разъём кабеля батареи в сторону батареи, чтобы отключить его от разъёма.

Не тяните вверх.

Отклейте любую изоляцию, фиксирующую кабели динамиков на батарее.

Динамики снимать не нужно, только изоляцию, чтобы можно было извлечь батарею под кабелями динамиков.

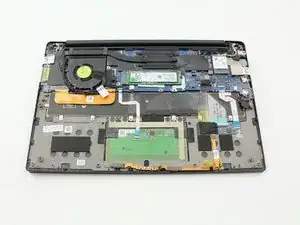

Извлеките батарею.

Аккуратно потяните вправо и выведите из разъёма на материнской плате слайдер разъёма сенсорного экрана.

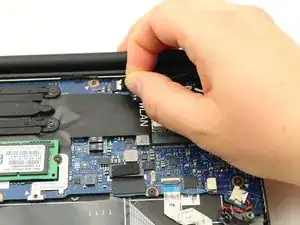

Пальцами отсоедините слайдер разъёма камеры от материнской платы.

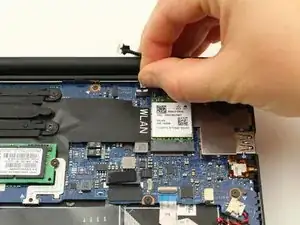

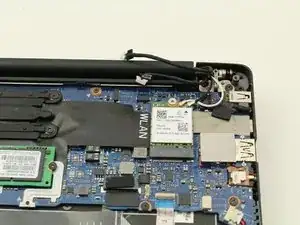

Выталкивайте коаксиальные антенные кабели от беспроводной платы плоским концом лопатки.

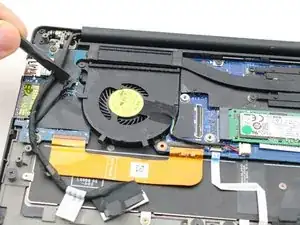

При помощи лопатки подденьте штекерный разъём на конце жгута проводов слева.

Аккуратно отсоедините слайдерный разъём кабеля от его гнезда слева от вентилятора.

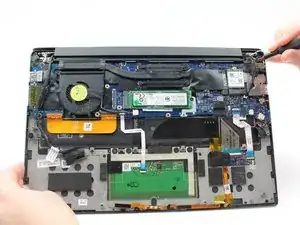

Открутите четыре чёрных винта длиной 4,6 мм от креплений дисплея с помощью отвёртки Phillips #0.

Ноутбук должен быть открыт, чтобы дисплей прошёл сквозь вырезы в нижней крышке; возможно, легче будет открутить винты, когда ноутбук уже открыт.

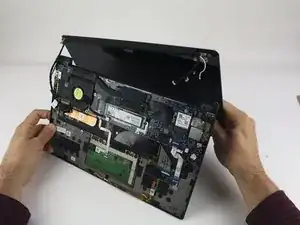

Снимите блок дисплея.
