Замена батарейки RTC в ThinkPad X1 Carbon (3-е поколение)
Если компьютер не сохраняет дату и время и при загрузке появляется ошибка, значит требуется замена батарейки встроенных часов реального времени. В этом руководстве показано, как выполнить замену батарейки RTC.
Батарейка RTC находится в нижней части материнской платы, которую необходимо приподнять, прежде чем можно будет заменить батарейку RTC.
Шаг 1

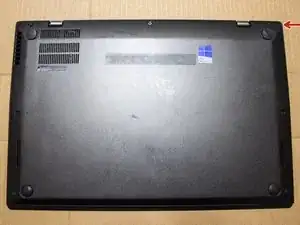

Ослабьте семь винтов крышки. Они не выкручиваются полностью.
Шаг 2
Используйте пластикoвую лопатку, чтобы поддеть крышку и сдвинуть её.
Шаг 3
Разъём питания батареи вытаскивайте только с помощью пластика

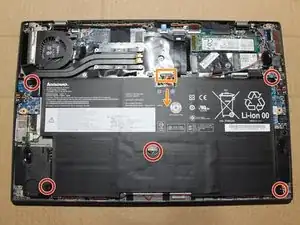

Аккуратно отсоедините разъём батареи, подталкивая лопаткой в направлении стрелки.
Снимите пять винтов, удерживающих батарею, и извлеките батарею.
Шаг 4
Для начала ознакомьтесь с отдельным руководством по извлечению батареи. Вставьте выпрямлённую канцелярскую скрепку в держатель SIM-карты (стрелка), чтобы извлечь и удалить его.

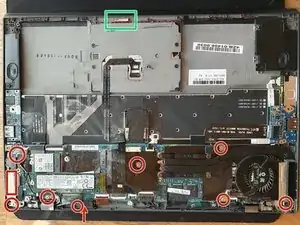

Снимите 8 показанных винтов, включая металлическую пластину над разъёмом питания и держатель SIM-карты.
Коаксиальные кабели беспроводной сети можно оставить на месте.
Отключите все остальные разъёмы от материнской платы (и ленту, фиксирующую разъёмы и гибкие кабели).
Совет: обратите внимание на расположение магнита (квадрат) и его ориентацию на случай, если он сдвинется. При необходимости пометьте маркером.
Шаг 5
Осторожно приподнимите материнскую плату, поднимая её со стороны вентилятора.
Аккуратно потяните плату в сторону вентилятора, чтобы освободить разъёмы от корпуса и высвободить материнскую плату.
После освобождения переверните плату, чтобы просмотреть её обратную сторону.

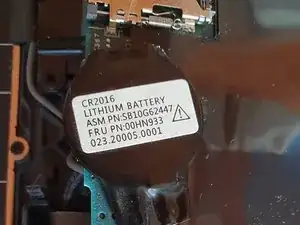

Теперь можно заменить батарейку RTC.
Рабочее напряжение RTC выше 3,1 В.
Заводское напряжение новой батарейки RTC — 3,3 В.
Рекомендуется зафиксировать скотчем свободные разъёмы от материнской платы при сборке.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
