Замена материнской платы Lenovo ThinkPad T400
На изображениях в этом руководстве показана модель с ATI dGPU, но остальные должны быть почти идентичны.
Шаг 1

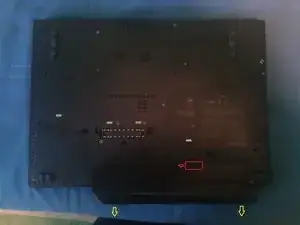

Начните с того, что нижняя часть ноутбука будет направлена к вам. Потяните за маленькую вкладку, отмеченную значками замков, в направлении, показанном красной стрелкой.
Одновременно вытяните аккумулятор в направлении, показанном жёлтыми стрелками.
Шаг 2

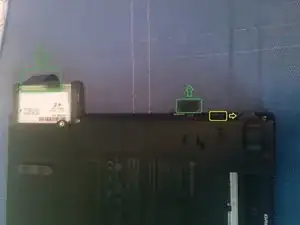

Открутите 2 маленьких винта Phillips, которые удерживают крышку отсека 2.5" и слайдер Ultrabay на месте.
Теперь крышка отсека 2.5" должна освободиться, поэтому извлеките её. Под приводом ultrabay вы найдёте маленький слайдер. Скользите в направлении, показанном жёлтым, и вкладка должна выскочить.
Вытяните как 2.5", так и ultrabay-приводы за их соответствующие вкладки, показанные зелёным.
Вкладка Ultrabay может легко отломаться, если её оставить вынутой, поэтому задвиньте её обратно после удаления привода.
Шаг 3

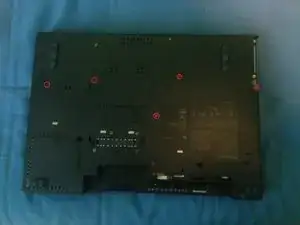

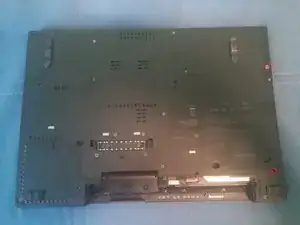

Для снятия подлокотника и клавиатуры необходимо открутить 5 длинных винтов Phillips. Они отмечены на корпусе маленькими выпуклыми символами клавиатуры и обведены красным здесь.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
