Замена считывателя отпечатков пальцев ThinkPad X1 Carbon
Этот гид поможет заменить считыватель отпечатков пальцев для первой генерации ThinkPad X1 Carbon. Рекомендуется подготовить новый считыватель для установки перед открытием устройства.
Шаг 1

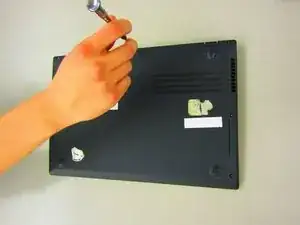

Открутите семь винтов, расположенных на задней панели устройства.
Шаг 2

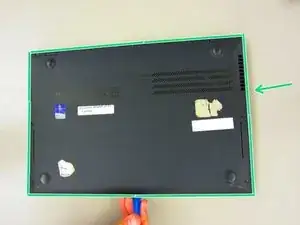

Протяните пластиковый инструмент для открытия вдоль края устройства, чтобы отделить поддон клавиатуры.
Шаг 3

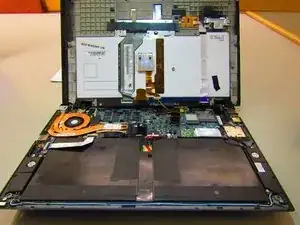

Переверните устройство и откройте его, чтобы поднять поддон клавиатуры от корпуса устройства.
Шаг 4
Используйте пластиковый инструмент для открытия, чтобы осторожно освободить шлейф, прикрепленный к клавиатуре.
Теперь вы можете отложить устройство в сторону. Остальная часть ремонта выполняется на поддоне клавиатуры.
Шаг 5
Найдите считыватель отпечатков пальцев и металлическую рамку на левой стороне поддона клавиатуры.
Шаг 6

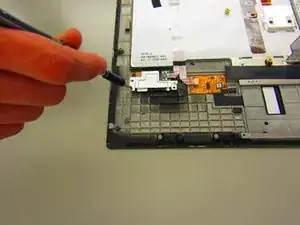

Открутите два серебряных винта для снятия металлической рамки.
Шаг 7

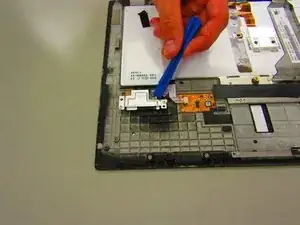

Снимите шлейф, подключенный к плате.
Удалите и замените плату считывателя отпечатков пальцев и металлическую рамку.
Это соединение не имеет замка, пожалуйста, оттяните шлейф от платы. Не пытайтесь поднимать соединение.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
