Замена беспроводного модуля ThinkPad X1 Carbon
В этом руководстве Вы научитесь открывать ThinkPad X1 Carbon и заменять беспроводной модуль.
Шаг 1

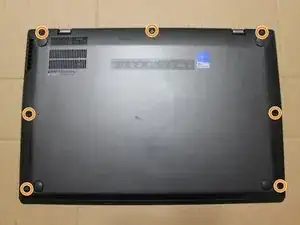

Используя отвертку Phillips #0, ослабьте семь винтов крышки. Они не выйдут полностью.
Шаг 2

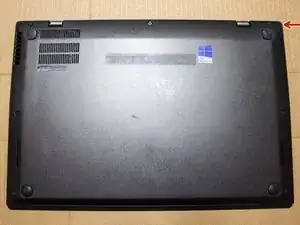

С помощью лопатки подденьте крышку и снимите её.
Шаг 3
Используйте только пластиковые инструменты для отключения кабеля батареи
Сдвиньте разъем батареи в направлении стрелки, чтобы отключить его.
Вы можете оставить батарею или удалить её, используя красные круги для расположения винтов.
Шаг 4

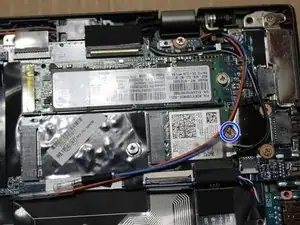

Удалите винт, удерживающий беспроводной модуль на месте.
Шаг 5

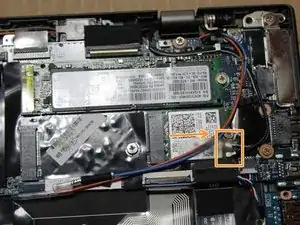

Осторожно снимите кабели антенны и выдвиньте модуль в направлении стрелки.
Серый разъем находится сверху. Черный разъем ближе к батарее.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
