Замена клавиатуры ноутбука Lenovo X1 Carbon

Эти винты нельзя полностью выкрутить; они останутся прикреплёнными к задней крышке.

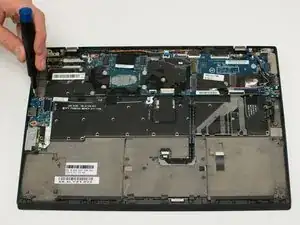

Ослабьте семь винтов на задней крышке.

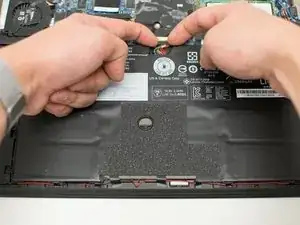

Отключите совмещённый кабельный разъём, прикреплённый к аккумулятору, равномерно потянув за обе стороны штекера.

Снимите четыре винта 4 мм из углов аккумулятора.

Снимите винт 2,5 мм из центра аккумулятора.

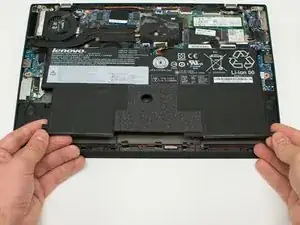

Снимите аккумулятор, приподняв его за нижний край и потянув в сторону переднего края.

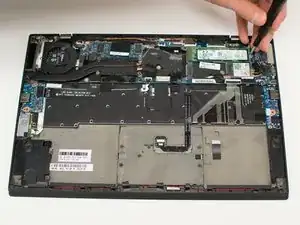

Снимите винт 3 мм с твердотельного накопителя.

Вытащите твердотельный накопитель прямо из разъёма, чтобы удалить его.

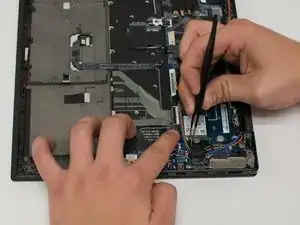

Отключите сетевую карту, отщёлкнув коаксиальные разъёмы вертикально вверх от платы.

Выверните винт 3 мм с сетевой карты.

Вытащите сетевую карту прямо из её разъёма, чтобы снять её.

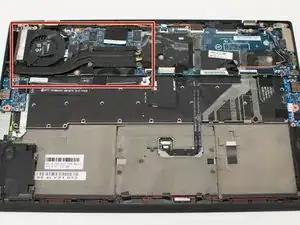

Отключите вентилятор системы охлаждения процессора, откинув маленькую фиксирующую планку на ZIF-разъёме и аккуратно вынув кабель.

Ослабьте винт тепловой трубки в верхнем левом углу.

Ослабьте винт тепловой трубки в нижнем правом углу.

Ослабьте винт тепловой трубки в нижнем левом углу.

Ослабьте винт тепловой трубки в верхнем правом углу.

Поднимите охладитель процессора вертикально вверх, чтобы снять его.

При сборке потребуется нанести термопасту.

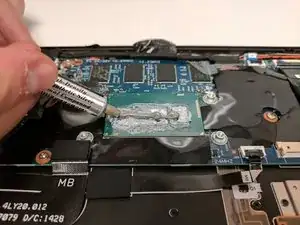

Нанесите небольшое количество термопасты на крышку процессора.

Выверните винт 4 мм с аудиокарты.

Отведите аудиокарту назад от боковой части ноутбука и переверните её, обнажив плоский разъём.

Отключите плоский разъём, потянув вертикально вверх из его гнезда.

Снимите аудиокарту.

Отключите динамики ноутбука, равномерно потянув за обе стороны совмещённого кабельного разъёма.

Снимите четыре винта 4 мм, крепящие динамики.

Выньте провода динамиков из-под лентовых петель вдоль передней части ноутбука.

Поднимите динамики и провода динамиков вертикально вверх, чтобы снять их.

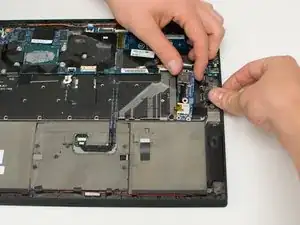

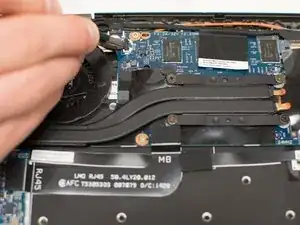

Отключите ленточный кабель RJ45, потянув вертикально вверх.

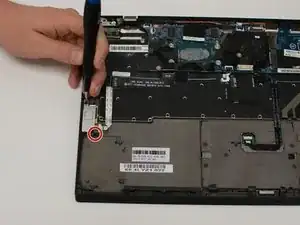

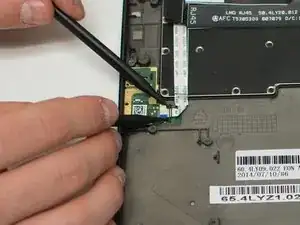

Снимите винт 4 мм с платы RJ45.

Сдвиньте плату RJ45 немного вправо и потяните вверх, чтобы снять её.

Снимите два винта 2,5 мм с защитного кожуха.

Поднимите защитный кожух вертикально вверх, чтобы снять его.

Сдвиньте нижнюю пластиковую часть гнезда ленточного кабеля вперёд.

Отключите ленточный кабель.

Поднимите узел считывателя отпечатков пальцев вертикально вверх, чтобы снять его.

Не подвергайте системную плату сильным ударам или статическому электрическому разряду.

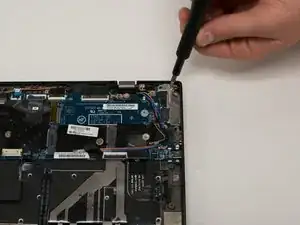

Снимите винт 4 мм с защитного кожуха в верхнем правом углу ноутбука.

Не подвергайте системную плату сильным ударам или статическому электрическому разряду.

Поднимите фиксатор ленточного кабеля.

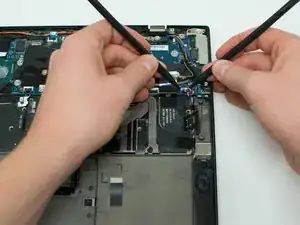

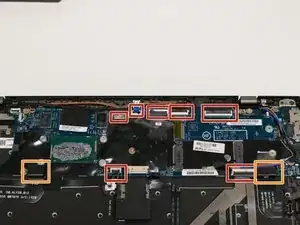

Отключите ленточные кабели, потянув прямо из гнезда.

Отключите ленточные кабели, потянув вертикально вверх.

Не подвергайте системную плату сильным ударам или статическому электрическому разряду.

Снимите пять винтов 3 мм с системной платы.

Сдвиньте системную плату немного влево и потяните вверх, чтобы снять её.

Снимите винт 4 мм с защитного кожуха.

Поднимите защитный кожух вертикально вверх, чтобы снять его.

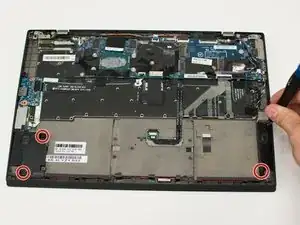

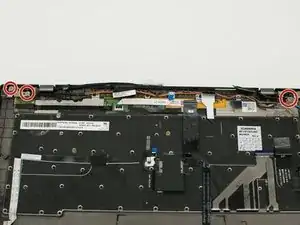

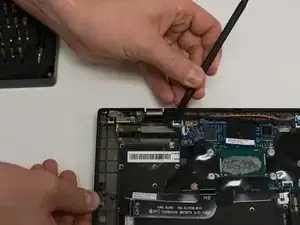

Снимите три винта 4 мм с петель ЖК-дисплея.

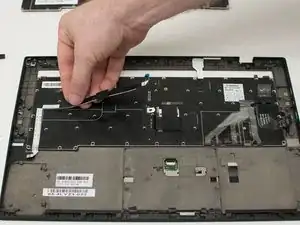

Отведите антенные провода от петель.

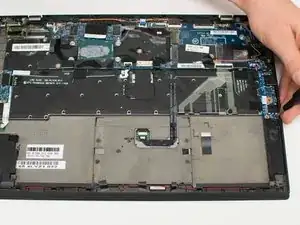

Поднимите ноутбук и откройте экран на 90 градусов.

Поднимите блок ЖК-дисплея вертикально вверх, чтобы снять его.

Снимите два винта 1,7 мм с кронштейна.

Поднимите защитный кожух вертикально вверх, чтобы снять его.

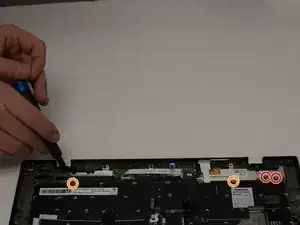

Снимите два винта 1,7 мм с панели адаптивных клавиш.

Снимите три винта 2,5 мм с панели адаптивных клавиш.

Поднимите панель адаптивных клавиш с задней части ноутбука и потяните, чтобы снять её.

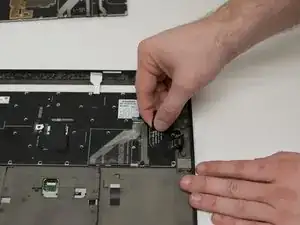

Поднимите фиксатор разъёма ленточного кабеля.

Отключите ленточный кабель.

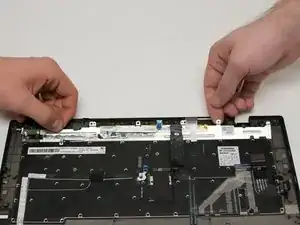

Снимите оставшиеся ленточные кабели с задней стороны клавиатуры.

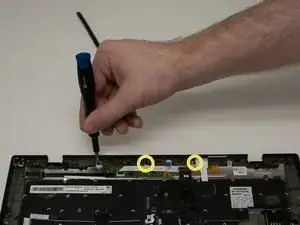

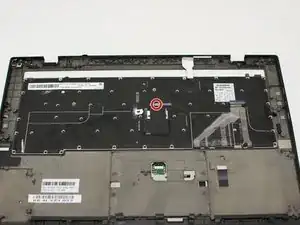

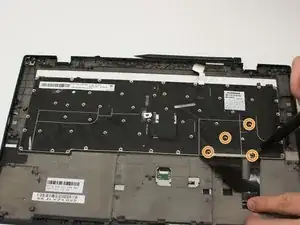

Удалите видимые с задней стороны клавиатуры 45 X мм винты.

Снимите ленту, закрывающую один из винтов X мм, и извлеките этот винт.

Отогните большой ленточный кабель и снимите четыре винта X мм, находящиеся под ним.

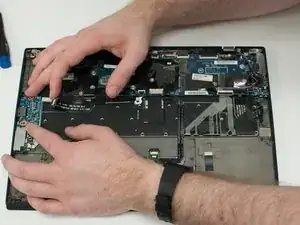

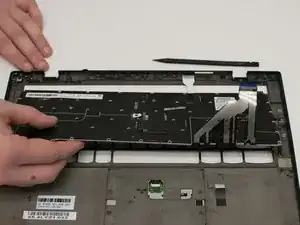

Поднимите клавиатуру строго вверх, чтобы снять её.
