Замена разъёма питания Lenovo ThinkPad X1 Carbon (2nd Gen)
Если зарядное устройство Lenovo ThinkPad X1 Carbon (2nd Gen) не работает, экран случайно синий, или ноутбук произвольно зависает, используйте это руководство для замены разъёма питания на материнской плате.
Материнская плата позволяет всем компонентам компьютера взаимодействовать друг с другом.
Перед использованием этого руководства, если зарядное устройство не работает, попробуйте подключиться к нескольким разным розеткам и убедитесь, что прошивка батареи обновлена.
Также попробуйте полностью выключить и снова включить устройство.
Перед началом убедитесь, что компьютер выключен.
Шаг 1
Используя крестовую отвертку Phillips #0, отвинтите семь винтов 7 мм, удерживающих заднюю крышку на компьютере.
Шаг 2
Используйте пластиковый инструмент для вскрытия или пальцы, чтобы поддеть и снять крышку.
Шаг 3
Отсоедините батарею от материнской платы пальцами.
Шаг 4
Используя крестовую отвертку Phillips #0, отвинтите пять винтов 4.3 мм, крепящих батарею к корпусу.
Шаг 5
Снимите батарею, потянув её прямо на себя.
Шаг 6
Используйте крестовую отвертку Phillips #1, чтобы выкрутить четыре винта 5 мм, крепящие радиатор.
Шаг 7
Отведите чёрную защёлку, удерживающую ленточный кабель, подключённый к вентилятору, и отсоедините ленточный кабель.
Шаг 8
Снимите вентилятор, поднимая его прямо вверх.
Шаг 9

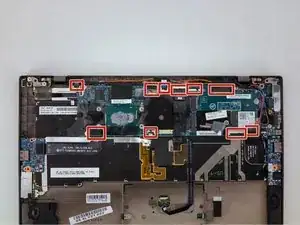

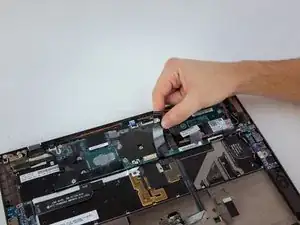

Отсоедините все 10 ленточных кабелей, подключённых к материнской плате.
Шаг 10

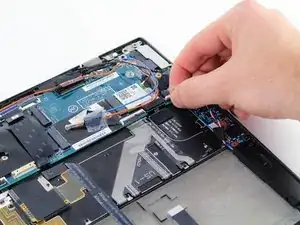

Отсоедините провод, соединяющий материнскую плату с динамиком.
Шаг 11

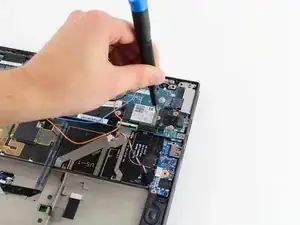

Используйте крестовую отвертку Phillips #1, чтобы отвинтить винт 4 мм, удерживающий металлическую крышку над штырями разъёма питания.
Шаг 12
Используйте крестовую отвертку Phillips #1, чтобы отвинтить винт 4 мм, удерживающий лоток для Micro-SD карты.
Шаг 13

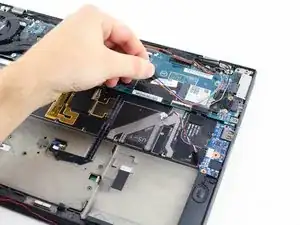

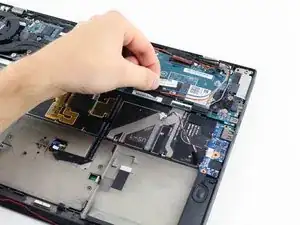

Снимите изоленту с оранжевого и синего проводов на материнской плате.
Шаг 14

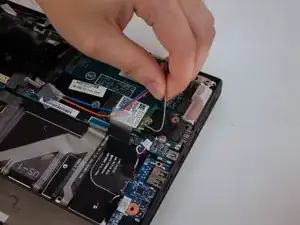

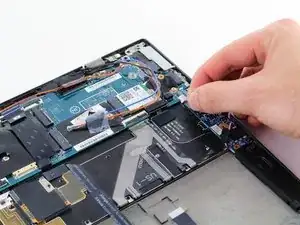

Снимите чёрный и серый провода с кабельного гребёнки на материнской плате.
Шаг 15

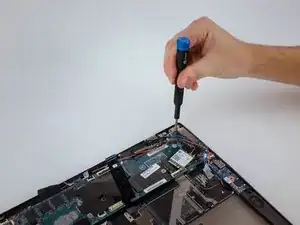

Используйте крестовую отвертку Phillips #1, чтобы отвинтить винт 3.7 мм, удерживающий модуль Wi‑Fi.
Снимите модуль Wi‑Fi.
Шаг 16

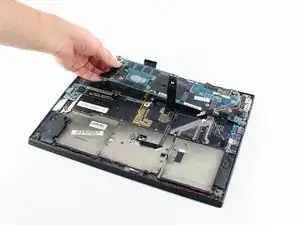

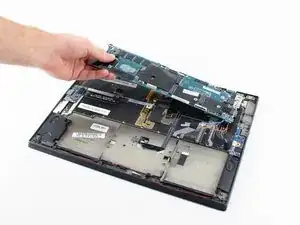

Аккуратно извлеките материнскую плату, поднимая её и сдвигая влево.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
