Замена материнской платы Asus N56VM

Извлеките аккумулятор и отключите адаптер питания

Выверните винт M2x4 на нижней крышке

Сдвиньте нижнюю крышку вниз и снимите её

Выверните винт, удерживающий оптический привод

Выньте оптический привод

Выверните винты

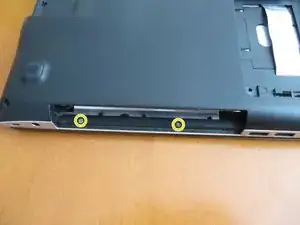

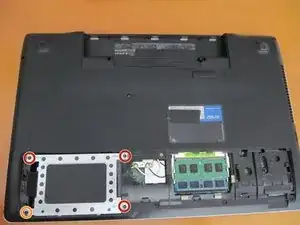

Выверните три винта M2x10

Выверните один винт M2x4

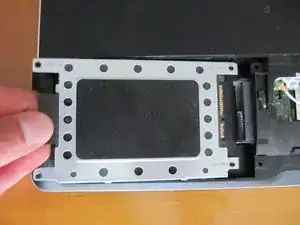

Осторожно сдвиньте жёсткий диск влево

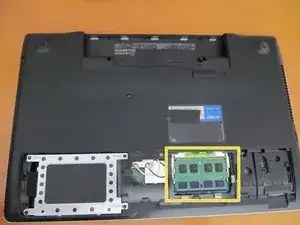

Извлеките два модуля оперативной памяти

Аккуратно отожмите их и выньте

Убедитесь, что у вас нет статического электричества

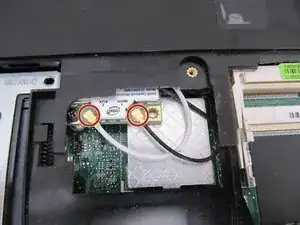

Отсоедините два кабеля от модуля беспроводной связи

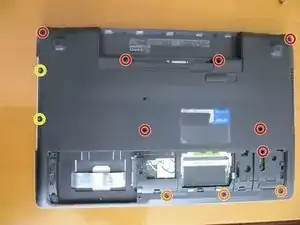

Выверните все винты на нижней крышке

Выверните 7 винтов M2x10

Выверните 3 винта M2x4

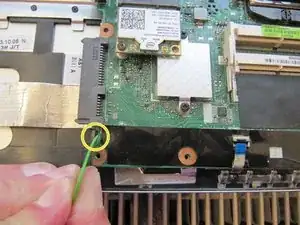

Выверните 2 маленьких винта

Откройте крышку ноутбука

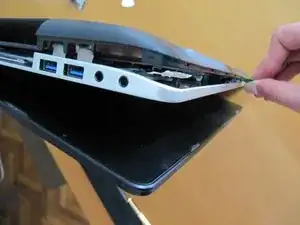

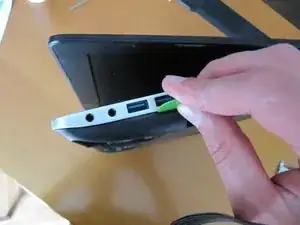

Используйте пластиковый инструмент для демонтажа, чтобы приподнять нижний корпус

Будьте очень осторожны при открытии, чтобы не перерезать кабели внутри корпуса.

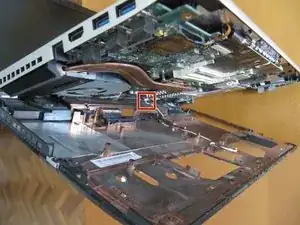

Материнская плата по-прежнему соединена с нижним корпусом несколькими кабелями, поэтому пока не пытайтесь полностью её снять.

Держите верхнюю часть одной рукой и другой рукой отсоедините чёрно-белый кабель (антенна для модуля Wi‑Fi)

Материнская плата по-прежнему соединена с нижним корпусом несколькими кабелями, поэтому пока не пытайтесь полностью её снять.

Продолжая держать верхнюю часть одной рукой, другой рукой отсоедините чёрный плоский кабель

Снимите верхнюю часть с материнской платой

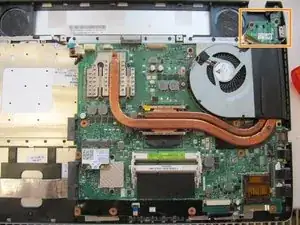

Этот компонент прикреплён кабелем к нижней стороне материнской платы, поэтому рекомендуется его снять.

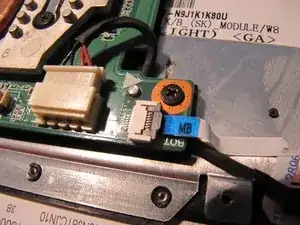

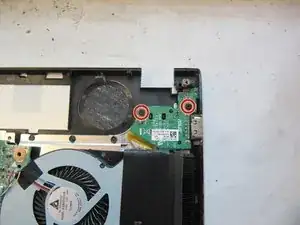

Выверните два винта, удерживающие VGA-контроллер

Поднимите контроллер

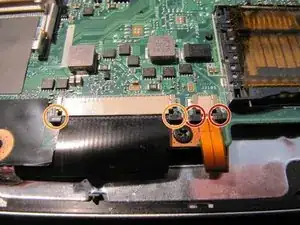

Снимите кабель, сначала отжав чёрный фиксатор, затем извлеките кабель

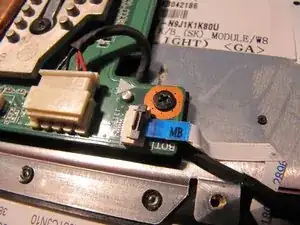

Извлеките белый кабель, просто потянув его из разъёма

Снимите кабель тачпада, сначала отжав чёрный фиксатор

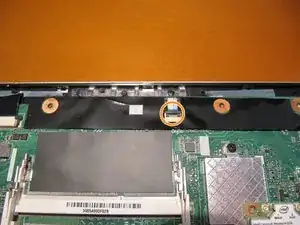

Извлеките два кабеля клавиатуры, сначала выньте чёрные фиксаторы. После этого кабели освободятся

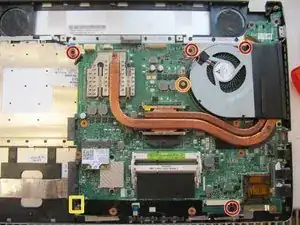

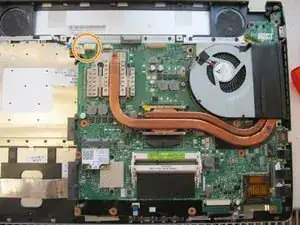

Выверните четыре винта, удерживающие материнскую плату

Выверните винт, удерживающий вентилятор

Подденьте пластиковую деталь, удерживающую материнскую плату на месте
