Разборка динамиков Compaq Mini 110

Найдите аккумулятор и защёлки батареи на нижней стороне Compaq Mini.

Одновременно нажмите обе защёлки внутрь и выдвиньте аккумулятор.

Отвинтите два винта крестообразной отвёрткой Philips #0, прикрывающие отсек памяти на нижней стороне ноутбука, и снимите крышку.

Одновременно отведите боковые защёлки и извлеките старый модуль оперативной памяти.

При установке нового модуля убедитесь, что золотые контакты вставлены равномерно в том же направлении, в котором был извлечён старый модуль. Вставляя модуль, защёлните боковые фиксаторы.

Снимите резиновые накладки, расположенные на углах вашего Compaq Mini.

Под ними может быть мусор. Это остатки клея, которым была приклеена резиновая накладка. Просто соскребите их, чтобы найти винт.

Отвинтите все угловые винты. Всего их четыре, по одному под каждой резиновой накладкой.

Отвинтите винт для нижнего корпуса, расположенный в отсеке памяти.

Снимите три винта в серебристых защёлках в задней части клавиатуры.

Они находятся в задней части основания под экраном.

Отодвиньте клавиатуру от корпуса ноутбука.

Снимите три винта, удерживающие панель на месте.

Поднимите за язычок, чтобы извлечь жёсткий диск.

Снимите восемь винтов, удерживающих верхнюю пластиковую крышку.

Подденьте верхнюю пластиковую крышку с помощью лопатки.

Эти две защёлки под экраном нужно отжать лопаткой.

Отсоедините кабель, аккуратно потянув его вверх.

Будьте осторожны при подъёме крышки — тачпад всё ещё прикреплён.

Снимите четыре винта, которые крепят нижнюю часть петель к основанию.

Подденьте верхнюю пластиковую крышку в сборке дисплея.

Лопатка может пройти насквозь до стороны, обращённой к экрану. Это нормально и ничего не повредит.

Крышка приклеена лентой.

Снимите 4 винта, удерживающие экран в пластиковой рамке.

Отсоедините экран от металлических креплений, выкрутив винты по обеим сторонам. На каждой стороне по 2 винта.

На последнем изображении показаны металлические крепления, которые соединяют экран с узлом дисплея.

Отсоедините кабель от экрана. Он подключён под фольгированной защёлкой.

Толстый провод на тыльной стороне экрана отвечает за веб-камеру и микрофон, а также за сам экран.

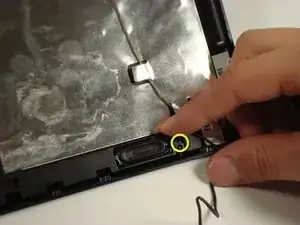

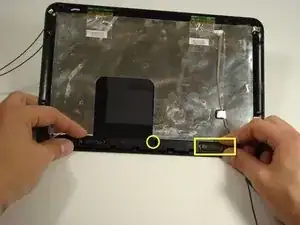

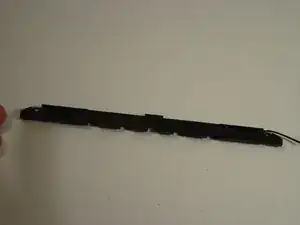

Отвинтите сборку динамиков в нижней части узла экрана.
