Разборка микрофона Compaq Mini 110

Найдите батарею и вкладки батареи на дне Compaq Mini.

Одновременно нажмите обе вкладки внутрь и выдвиньте батарею.

Используйте отвертку Philips #0, чтобы выкрутить два винта, закрывающие отсек для памяти на дне ноутбука, и снимите крышку.

Одновременно выдвиньте боковые вкладки и извлеките старый модуль ОЗУ.

При установке нового модуля ОЗУ убедитесь, что золотые контакты вставлены в том же порядке, в котором был извлечён старый модуль. При вставке модуля нажмите боковые вкладки на место.

Удалите резинки, расположенные на углах вашего Compaq Mini.

Под ними может быть мусор. Это остатки клея, которыми была прикреплена резинка. Просто удалите его, чтобы найти винт.

Выкрутите все угловые винты. Всего их четыре, по одному под каждой резинкой.

Выкрутите винт для нижней крышки, расположенный в отсеке для ОЗУ.

Удалите три винта в серебряных вкладках на задней стороне клавиатуры.

Они находятся на задней стороне основания под экраном.

Поднимите клавиатуру вверх от ноутбука.

Удалите три винта, удерживающие панель на месте.

Поднимите вкладку, чтобы извлечь жёсткий диск.

Удалите восемь винтов, которые находятся в пластиковом верхнем покрытии.

Подденьте верхнюю пластиковую крышку с помощью лопатки.

Эти два вкладки под экраном необходимо нажать внутрь с помощью лопатки.

Удалите кабель, осторожно поднимая его вверх.

Будьте осторожны при lifting the cover, так как тачпад всё ещё подключен.

Удалите четыре винта, которые крепят нижнюю часть петель к основанию.

Подденьте верхнюю пластиковую крышку сборки дисплея.

Лопатка может пройти до стороны экрана покрытия. Это не проблема и не повредит ничего.

Существует клейкая лента, удерживающая крышку.

Удалите 4 винта, удерживающие экран на пластиковом корпусе.

Отсоедините экран от металлических соединителей, выкручивая винты с каждой стороны. С каждой стороны по 2 винта.

Последнее изображение показывает металлические соединители, которые крепят его к сборке дисплея.

Отсоедините кабель от экрана. Он подключен под фольгированной часть.

Большой провод на задней части экрана предназначен как для веб-камеры и микрофона, так и для экрана.

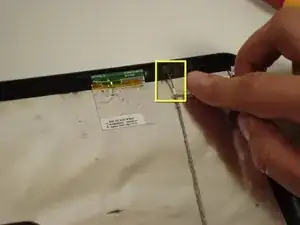

Просто вытяните это маленькое устройство. Оно не прикреплено само по себе.
