MSI GS63VR 6RF Stealth Pro Замена ОЗУ или NVMe

Выключите ноутбук перед началом работы.

Открутите 15 винтов нижней крышки крестовой отверткой Phillips #00.

Отщелкните заднюю крышку с помощью пластикового инструмента-лопатки.

Отключите кабель батареи от материнской платы, чтобы предотвратить замыкание. Отключите кабель батареи рукой или пинцетом.

Чрезмерное давление лопатки может сломать защёлки, фиксирующие заднюю панель, но небольшая деформация безопасна.

Отключите SATA-кабели от материнской платы с помощью пластиковой лопатки.

Аккуратно выньте SATA-кабели из разъёмов.

Возьмите коричневато-рыжий кабель и поднимите жёсткий диск. Выньте жёсткий диск, удерживая кабель.

Кабели хрупкие. Не прилагайте чрезмерную силу.

Перед началом убедитесь, что ноутбук выключен и батарея разряжена до 25%.

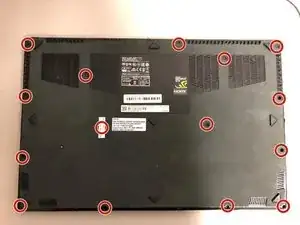

Используйте крестовую отвертку, чтобы снять 15 винтов, фиксирующих заднюю крышку.

Вставьте инструмент для открытия или лопатку в шов и подденьте по периметру, чтобы ослабить заднюю крышку.

Не вставляйте инструмент слишком глубоко в заднюю кромку (с надписью "Stealth"), иначе вы можете повредить индикатор питания.

Задняя крышка зафиксирована защёлками. Чрезмерное давление лопатки может сломать защёлки, но небольшая деформация безопасна.

Снимите заднюю крышку.

Отключите батарею, осторожно потянув её разъём в сторону батареи.

Тяните параллельно батарее, а не вертикально вверх.

Батарея приклеена к корпусу мощным клеевым слоем.

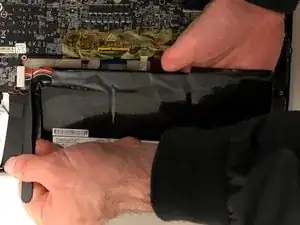

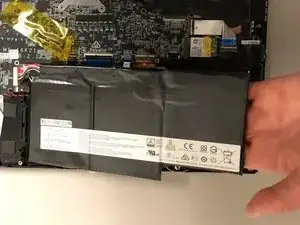

Поднимите батарею из корпуса ноутбука.

Будьте осторожны, чтобы не согнуть и не проколоть батарею, это может привести к опасности возгорания.

После извлечения батареи открутите винты в каждом стояке крестовой отверткой #00.

Снимите два дополнительных винта под вентиляторами.

Открутите винт, фиксирующий карту Wi‑Fi.

Отключите и извлеките карту Wi‑Fi с материнской платы.

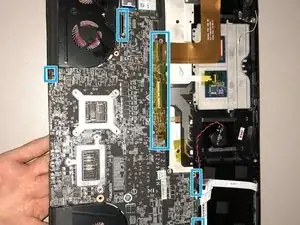

Отключите дополнительные кабели, подключённые к материнской плате.

Осторожно поднимите материнскую плату из корпуса компьютера.

Кабель дисплея в верхнем левом углу короткий и ограничивает движение при снятии материнской платы.

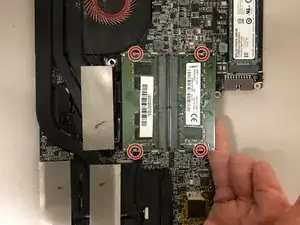

Перевернув материнскую плату, найдите слоты ОЗУ.

Освободите каждую планку ОЗУ, аккуратно отодвинув металлические защёлки в стороны.

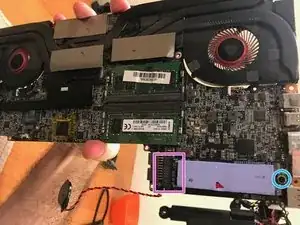

Открутите винт M.2, фиксирующий NVMe‑накопитель.

Извлеките или замените NVMe‑накопитель.
