Замена оперативной памяти MSI GS60 6QE GHOST PRO 4K
Это руководство по замене сложно только потому, что для замены оперативной памяти материнскую плату необходимо полностью извлечь из устройства. Однако замена самой оперативной памяти вовсе не сложна: вся трудная работа заключается в полном отключении и извлечении материнской платы, чтобы получить доступ к модулям памяти.
Шаг 1
Удалите одиннадцать винтов 5 мм крестовой отверткой Phillips #0.
Удалите четыре винта 2,5 мм крестовой отверткой Phillips #0.
Шаг 2
После открытия нижней крышки найдите аккумулятор и его разъём.
Шаг 3
Осторожно отсоедините разъём аккумулятора от материнской платы и снимите старую батарею.
Шаг 4

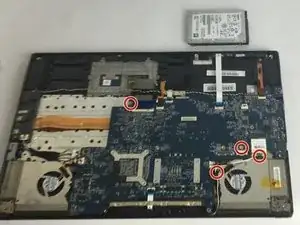

Снимите четыре винта 2,5 мм с материнской платы.
Шаг 5

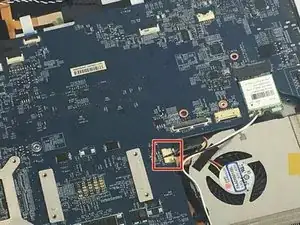

Отключите кабель динамика.
Шаг 6

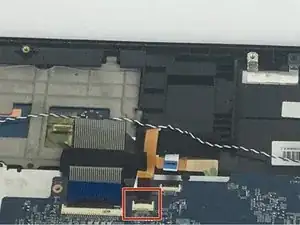

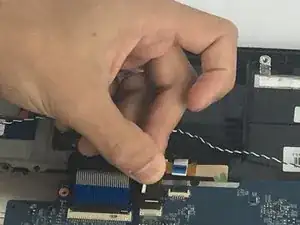

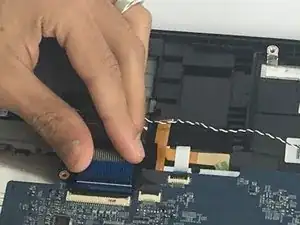

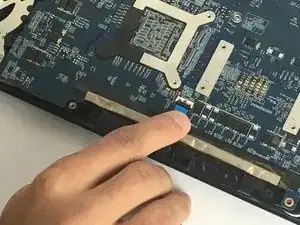

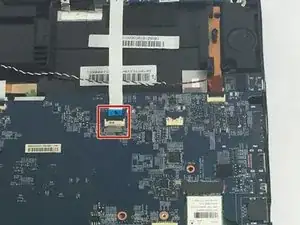

Осторожно подденьте чёрную защёлку, удерживающую кабель на плате, и затем извлеките кабель.
Будьте осторожны, чтобы не сломать чёрную крышку.
Шаг 7

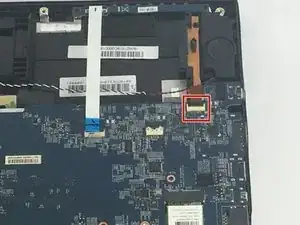

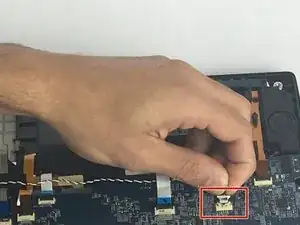

Осторожно подденьте чёрную защёлку, удерживающую кабель на плате, и затем извлеките кабель.
Будьте осторожны, чтобы не сломать чёрную крышку — она легко ломается.
Шаг 8

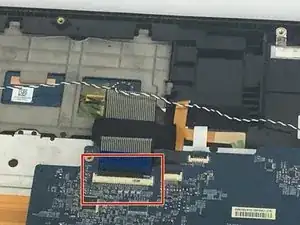

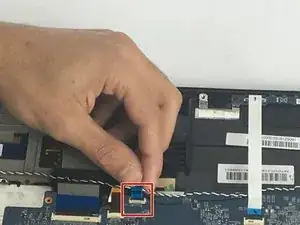

Осторожно подденьте чёрную защёлку, удерживающую кабель на плате, и затем извлеките кабель.
Будьте осторожны, чтобы не сломать чёрную крышку. Поднимайте её аккуратно.
Шаг 9
Осторожно подденьте чёрную защёлку, удерживающую кабель на плате, и затем извлеките кабель.
Шаг 10
Осторожно подденьте чёрную защёлку, удерживающую кабель на плате, и затем извлеките кабель.
Шаг 11

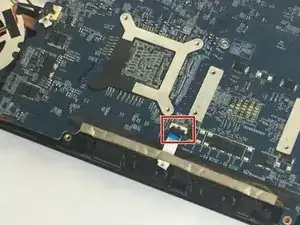

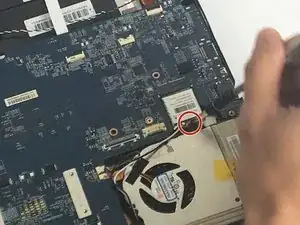

Отключите указанный кабель.
Шаг 12

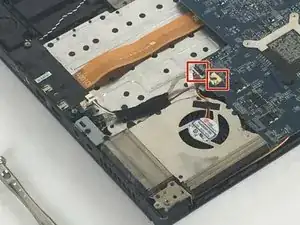

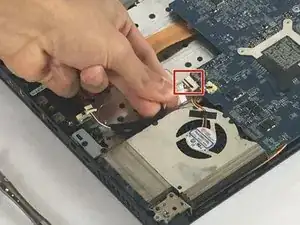

Найдите и отключите указанные кабели.
Шаг 13
Осторожно подденьте чёрную защёлку, удерживающую кабель на плате, и затем извлеките кабель.
Отключайте аккуратно, чтобы не повредить чёрную крышку.
Шаг 14

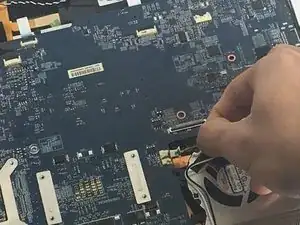

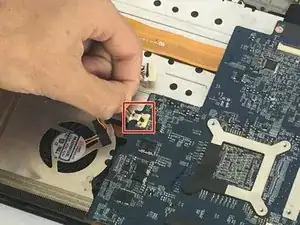

Осторожно отключите указанный кабель.
Шаг 15

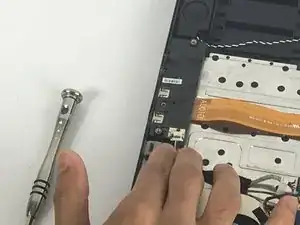

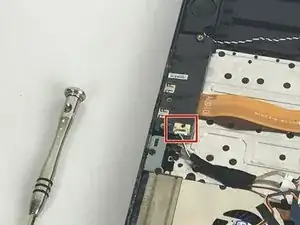

Осторожно извлеките электронный компонент, выдвинув его и подняв после отвинчивания винта 2,5 мм.
Убедитесь, что сначала вы отвинтили винт и отключили чип от материнской платы. Не отсоединяйте провода, подключённые к чипу.
Шаг 16
После отключения всех кабелей и отвинчивания всех винтов аккуратно извлеките материнскую плату из корпуса компьютера.
Эта часть потребует усилий, но не прилагайте чрезмерное давление к плате, чтобы не повредить мелкие электронные компоненты.
Шаг 17

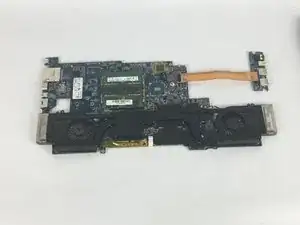

После извлечения материнской платы из корпуса ноутбука найдите модули оперативной памяти, указанные красным прямоугольником.
Шаг 18

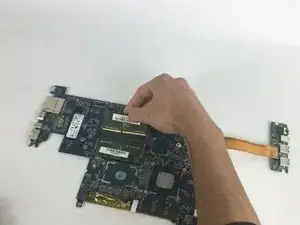

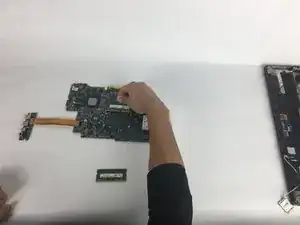

Крепко возьмите один прямоугольный модуль памяти за раз и аккуратно поднимите его от материнской платы. После этого модуль будет успешно извлечён.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
