Удаление задней панели Acer Aspire E5-574-53QS
Это руководство о том, как снять заднюю панель ноутбука Acer Aspire E5-574-53QS. Чтобы внести какие-либо значимые изменения в ноутбук, необходимо безопасно снять заднюю панель, так как все внутренние механизмы и чувствительное оборудование находятся под ней.
Шаг 1
Поверните ноутбук так, чтобы задняя панель была обращена вверх.

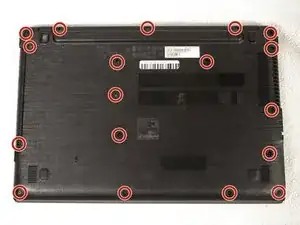

Удалите восемнадцать винтов с задней крышки с помощью отвертки крестовой #0.
Шаг 2
Используйте пластиковый инструмент для открытия, чтобы вынуть оптический привод с боку ноутбука, затем потяните его до конца.

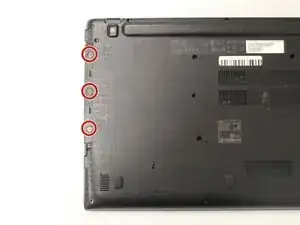

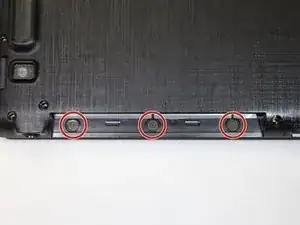

Удалите три винта вдоль края порта оптического привода с помощью отвертки крестовой #0.
Шаг 3

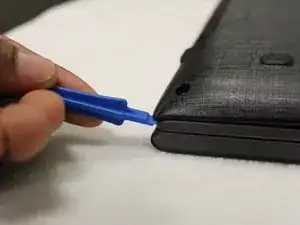

Вставьте инструмент для открытия в стыковое соединение корпуса ноутбука и начните приподнимать заднюю панель от устройства, чтобы ослабить ее. Медленно двигайтесь по всему кругу ноутбука, периодически приподнимая, чтобы освободить каждый из фиксирующих зажимов.
Не удаляйте её полностью. Только ослабьте соединение между задней панелью и ноутбуком. Будьте осторожны, чтобы не повредить VGA-порт, так как он может легко зацепиться за заднюю панель на этом этапе.

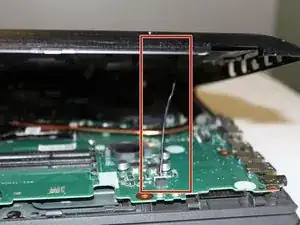

Приподнимите заднюю панель, чтобы выявить кабель, соединяющий задний корпус с материнской платой.
Шаг 4

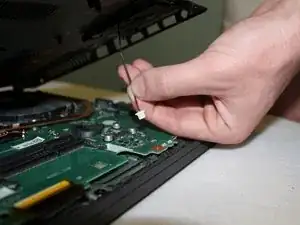

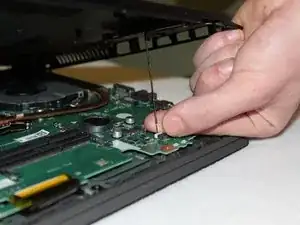

Осторожно извлеките кабель из гнезда.
Гнездо очень чувствительное, поэтому будьте аккуратны при выталкивании разъёма кабеля.

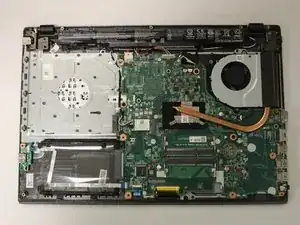

Полностью снимите задний корпус с устройства.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
