Замена материнской платы Xiaomi Air 12

Разместите компьютер так, чтобы логотип Xiaomi находился внизу устройства.

Вставьте пластиковый инструмент для открытия под верхней средней резиновой накладкой и поднимите вверх, чтобы открыть скрытый винт.

Удалите восемь винтов по 3 мм с помощью отвертки Torx T5, вставив её в каждый винт и вращая против часовой стрелки.

Вставьте пластиковый инструмент для открытия с каждой стороны компьютера и нажмите инструмент вниз, чтобы открыть заднюю крышку.

Вы услышите хлопки, когда будете снимать крышку.

Снимите заднюю крышку ноутбука, осторожно поднимая корпус вверх.

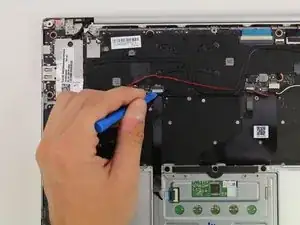

Отсоедините белые и черные провода динамиков, потянув их от маленьких черных вкладок вдоль периметра металлической скобки.

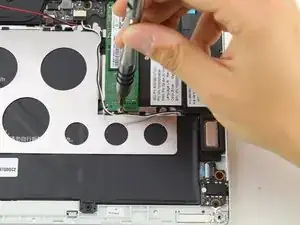

Удалите винт длиной 1,5 мм с помощью отвертки JIS #00.

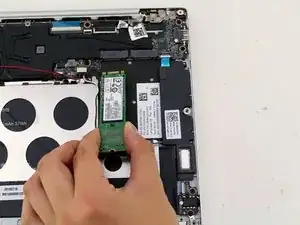

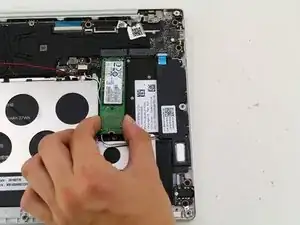

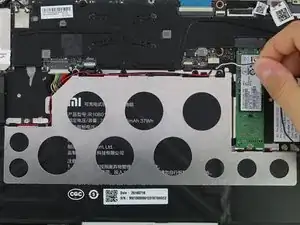

Поднимите SSD из устройства и аккуратно извлеките SSD из ноутбука.

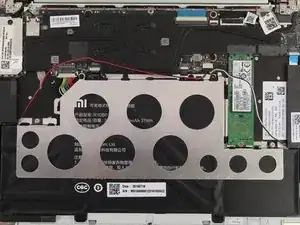

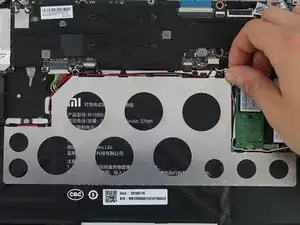

Отсоедините красный провод от вкладок на периметре металлической скобки.

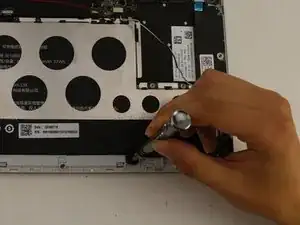

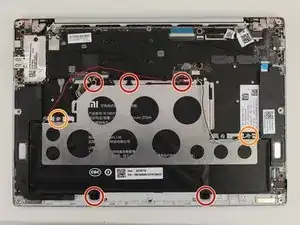

Используйте отвертку PH1 для удаления пяти черных винтов по 2 мм.

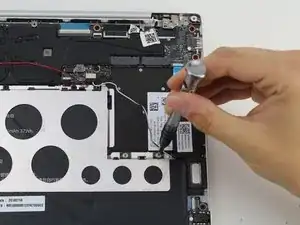

Удалите два серебряных винта JIS #00 по 1 мм.

Прозрачные пластиковые проставки будут сняты вместе с серебряными винтами.

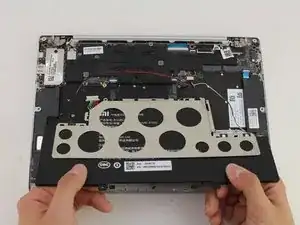

Поднимите батарею и извлеките её из устройства.

Металлическая скобка выйдет вместе с батареей.

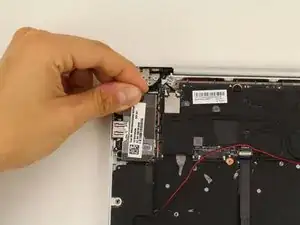

Поднимите серебряную защитную крышку рядом с USB-портами, используя пластиковый инструмент для открытия и руки.

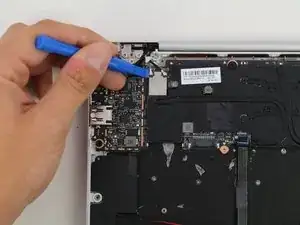

Удалите четыре шлейфа, поднимая разъем с помощью пластикового инструмента для открытия и вытащив шлейф.

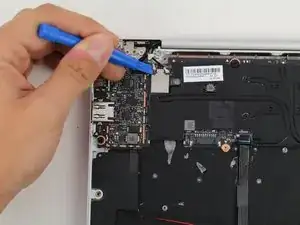

Отсоедините разъемы серого и черного проводов, используя пластиковый инструмент для открытия, чтобы поднять их.

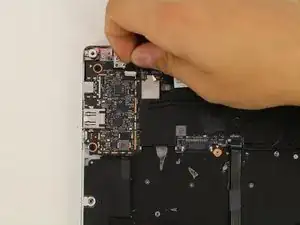

Удалите разъем веб-камеры, аккуратно вытащив кабель вручную.

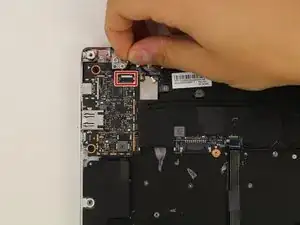

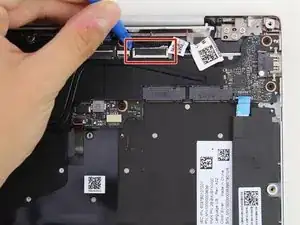

Поднимите видеокабель на разъёме с помощью пластикового инструмента для открытия, чтобы отсоединить его.

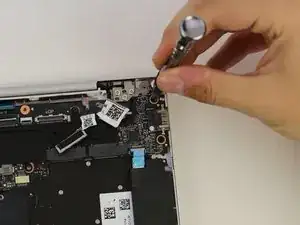

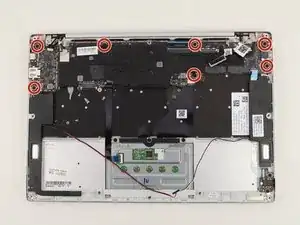

Удалите семь черных винтов по 2 мм с помощью отвертки PH1.

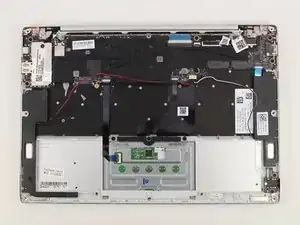

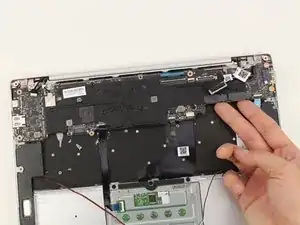

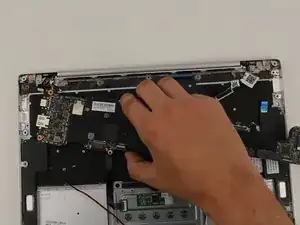

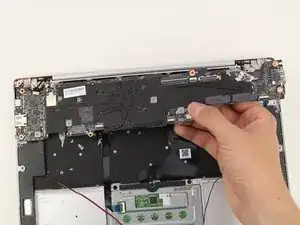

Осторожно поднимите материнскую плату рукой.
