Замена основного конденсатора у волнового выпрямителя Bed Head Wave Artist

Дом

Используйте это руководство для замены основного конденсатора на внутренней плате волнового выпрямителя. Здесь показано, как разобрать нижний корпус ручки, чтобы получить доступ к основной плате и другим внутренним компонентам.

Основной конденсатор может быть поврежден, если волновой выпрямитель перегревается, и его необходимо заменить, наряду с другими электрическими компонентами, для безопасного использования устройства.

Шаг 1

Перед разборкой волнового выпрямителя обязательно отключите устройство от сети, чтобы избежать удара электрическим током, и убедитесь, что нагревательные элементы устройства остыли, чтобы избежать ожогов.

Откройте ручку волнового выпрямителя, чтобы получить доступ к винтам, которые необходимо удалить.

Удалите два винта Phillips #01 длиной 10 мм из нижнего корпуса ручки.

Удалите один винт Phillips #02 длиной 10 мм из нижнего корпуса ручки.

Шаг 2

При помощи тонкой лопатки или шила подденьте черную крышку винта сбоку нижнего корпуса ручки. На этой стороне будет выбита модель и другая информация о продукте.

Шаг 3

Удалите один винт Phillips 1 длиной 10 мм из соединения ручки.

Шаг 4

При помощи тонкой лопатки подденьте черную крышку винта с другой стороны нижнего корпуса ручки. На этой стороне находится выключатель питания.

Шаг 5

Нарежьте по длине черного фиксатора корпуса с помощью ротационного инструмента, чтобы разделить и удалить фиксатор.

Шаг 6

Разделите нижний корпус ручки с помощью пластикового инструмента для открытия.

Начинайте разделение корпуса с одного конца, а не с центра, чтобы избежать трещин в корпусе.

Шаг 7

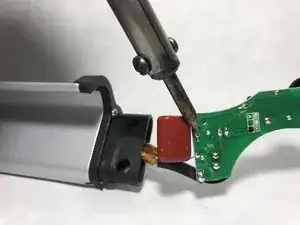

Нагрейте оба вывода конденсатора с помощью паяльника, пока припой не начнет плавиться.

Осторожно потяните за каждый вывод конденсатора, когда припой начнет плавиться, чтобы удалить провод с печатной платы.

Заключение

Для сборки устройства следуйте этим инструкциям в обратном порядке. После того как каждая половина корпуса будет собрана, установите новый фиксатор корпуса, чтобы заменить удаленный.Перевод руководства с ifixit.com
