Замена выключателя питания двухтрубного фонаря Coleman с аккумулятором

Не может ли ваш переключатель двигаться из-за посторонней жидкости? Кажется ли, что переключатель установлен неправильно? Ознакомьтесь с этим руководством по снятию и замене переключателя.

Шаг 1

Аккуратно переверните фонарь вверх дном.

Удалите три винта Phillips #0 размером 1,2 мм из основания фонаря.

Шаг 2

Осторожно потяните за нижнюю часть фонаря, чтобы снять основание с устройства.

Шаг 3

Аккуратно извлеките аккумулятор из слота и отведите его от основания.

Аккумулятор может быть прикреплен на клеевых полосках.

Шаг 4

Сначала аккуратно отсоедините отрицательный провод от клеммы аккумулятора.

Затем отсоедините положительный провод от клеммы аккумулятора.

Шаг 5

Удалите единственный винт Phillips #1 размером 1,2 мм внизу фонаря.

Удалите пластиковую перегородку.

Шаг 6

Открутите единственный винт Phillips #1 размером 1,2 мм, держущий материнскую плату к пластиковому корпусу фонаря.

Шаг 7

Осторожно возьмите материнскую плату за открытый печатный узел.

Вытащите материнскую плату прямо из корпуса.

Шаг 8

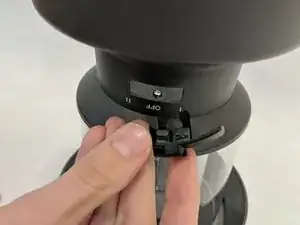

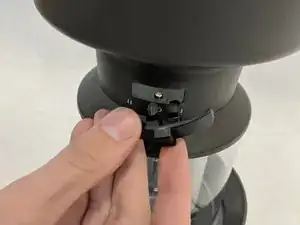

Удалите переключатель, нажав на концы, одновременно вытаскивая его из слота.

Перевод руководства с ifixit.com
