Как устранить двоение в бинокле Barska 10x50 с широким углом обзора
Бинокли являются довольно хрупкими устройствами, и при использовании на открытом воздухе в динамичных условиях они могут получать повреждения, которые приводят к рассогласованию двух оптических каналов и в результате к двоению изображения. Небольшие смещения призм могут значительно повлиять на качество изображения, а производители биноклей часто скрывают регулировочные винты, чтобы отговорить пользователей от самостоятельного ремонта. В этом руководстве показано, как найти регулировочные винты на бинокле Barska 10x50 WA и отрегулировать их для устранения двоения.
Шаг 1

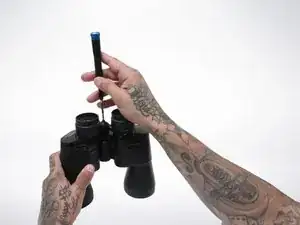

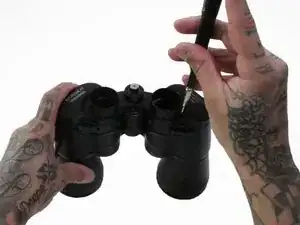

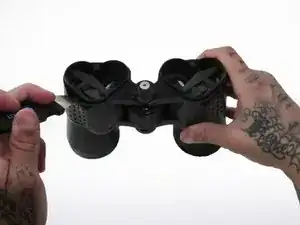

Открутите центральный винт J0 в центре бинокля, используя отвёртку с битой 4 мм и наконечником J0.
Шаг 2

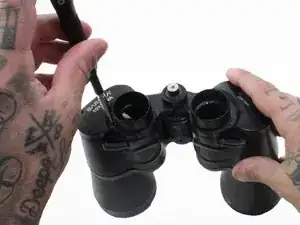

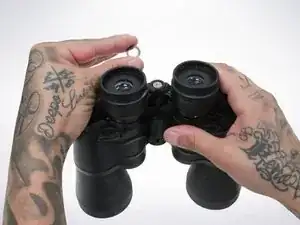

Снимите верхнюю деталь и шайбы, расположенные под средним винтом.
Шаг 3

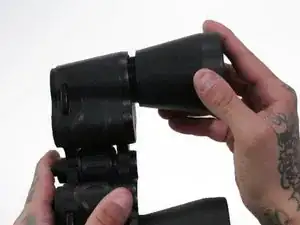

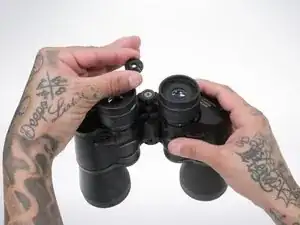

Снимите окуляры с бинокля.
Шаг 4

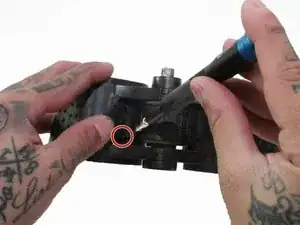

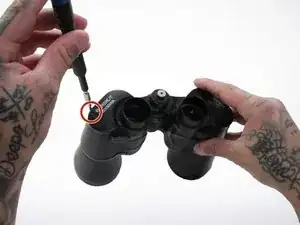

Открутите два боковых винта J0.
Шаг 5

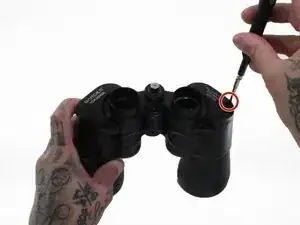

Открутите четыре винта J0, крепящих окуляры.
Шаг 6

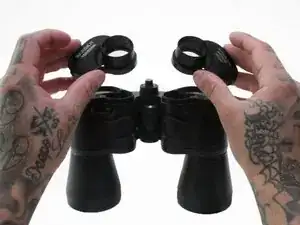

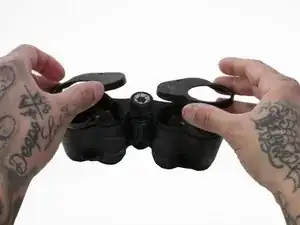

Снимите две пластины окуляров.
Шаг 7

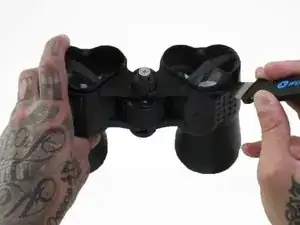

Подденьте и отогните задние резиновые заглушки с обеих сторон, чтобы получить доступ к двум задним регулировочным винтам призм.
Шаг 8

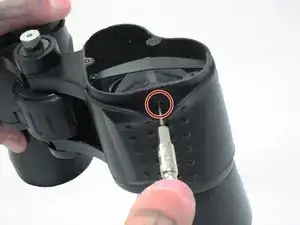

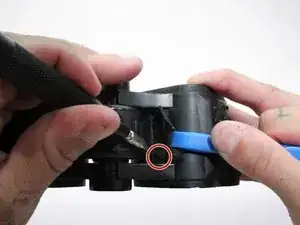

Отрегулируйте два плоских винта призм диаметром 1,5 мм, немного поворачивая отвёртку.
Примечание: После каждого поворота смотрите в бинокль. Если изображение совпало, можно завершить ремонт на этом шаге. Если регулировка этих винтов не устранила двоение, переходите к шагу 9.
НЕ затягивайте регулировочные винты призм слишком сильно, иначе вы повредите призму и выведете её из строя. Ремонт или замена призмы не рассматриваются в этом руководстве.
Шаг 9

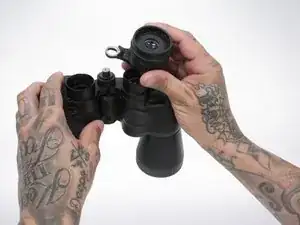

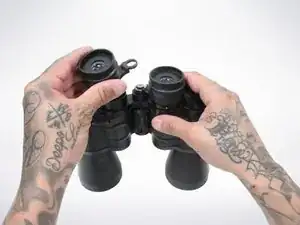

Открутите два передних объектива вручную.
Шаг 10

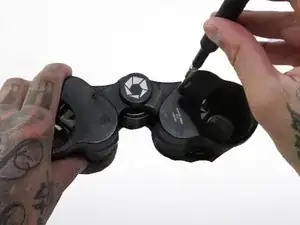

Открутите два передних винта J0.
Шаг 11
Снимите две передние пластины.
Шаг 12

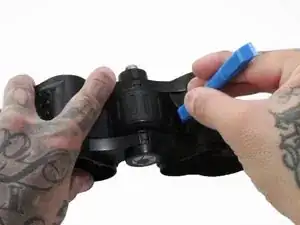

Отогните передние резиновые заглушки с обеих сторон.
Шаг 13

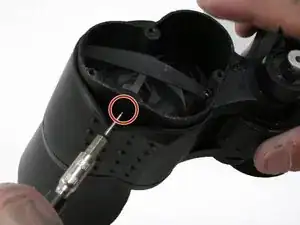

Поверните на небольшой угол передние плоские винты призм диаметром 1,5 мм.
После каждого поворота смотрите в бинокль, чтобы проверить, совпадает ли изображение, и повторяйте регулировку, пока проблема не будет устранена.
Возможно, потребуется вернуться к шагу 8, чтобы точно отрегулировать другую пару винтов. Все четыре регулировочных винта призм должны находиться в правильном положении для получения чёткого изображения через бинокль.
Заключение
Чтобы собрать устройство, выполните указания в обратном порядке.
