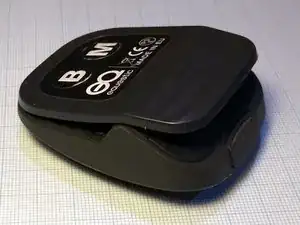

Замена разъёма USB Micro-B и аккумулятора в Equestic SaddleClip

Винты T8, видимые внутри челюстей зажима, на этом этапе недоступны.

Для снятия зажима необходимо выбить шарнирный штифт.

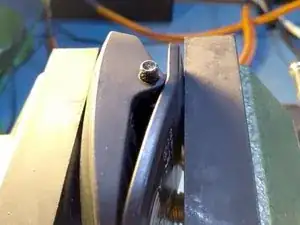

Нанесённая резиновая облицовка скрывает одну сторону штифта, как показано на изображении.

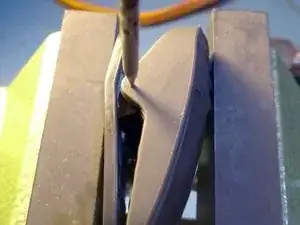

Выравняйте остроконечную отвертку или штифт над тем местом, где конец штифта скрыт.

Аккуратно постучите по отвертке или штифту молотком, пока противоположный конец не выступит настолько, чтобы его можно было захватить плоскогубцами.

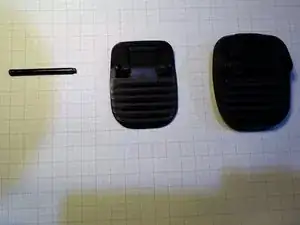

Захватите выступающий штифт плоскогубцами и вытащите его.

Отверткой T8 открутите два винта на задней части корпуса.

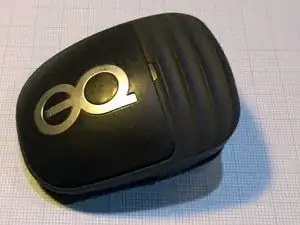

Блок шарнира и передняя панель (с логотипом «eq») теперь должны ощущаться свободными — но пока не подлежат снятию.

Примерно отмечены два скрытых зажима жёлтым цветом.

Два варианта снятия панели

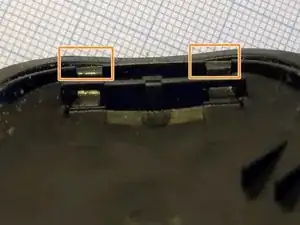

Если у вас есть два тонких штифта, попробуйте вставить их там, где указано оранжевыми стрелками на первом изображении, через оранжевые прорези на втором изображении.

Или аккуратно потяните панель под углом в направлении индикатора до тех пор, пока зажимы не освободятся.

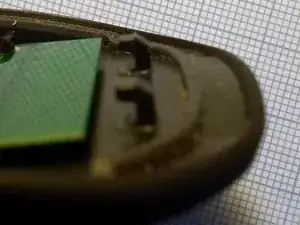

Зажимы и держатели показаны на втором и третьем изображениях.

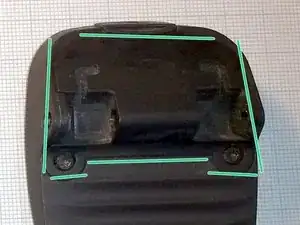

Блок шарнира, выделенный зелёным (с винтами, удалёнными на шаге 3), ощущается свободным, но всё ещё удерживается двумя зажимами.

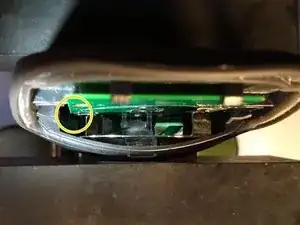

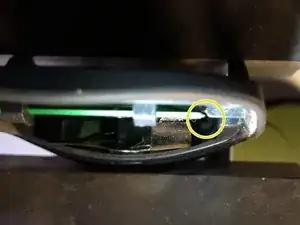

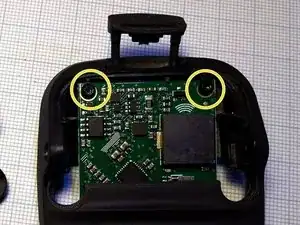

Если заглянуть внутрь открытой передней части, можно различить два треугольных зажима, расположенных в жёлтых кругах. Эти зажимы удерживают блок шарнира на плате.

С помощью острых пинцетов аккуратно освободите зажимы платы, и блок шарнира освободится.

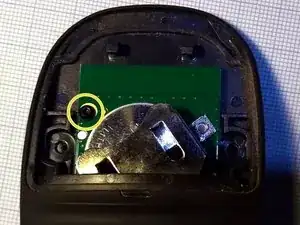

Отверткой T5 отвинтите три винта (один под передней панелью и два под блоком шарнира).

Плата теперь легко выйдет.

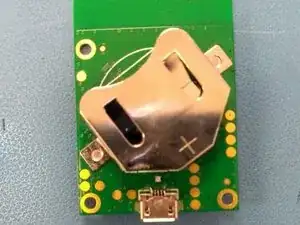

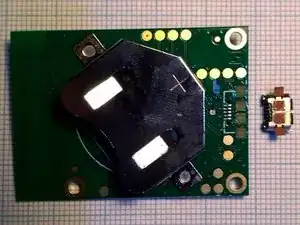

Держатель литий-ионного аккумулятора виден с одной стороны, а также разъём USB Micro-B, который в данном случае был повреждён.

Разъём USB — деталь Wurth Electronics № 629105136821

Аккумулятор — LIR2450 3.6 В 120 мА·ч перезаряжаемая литий-ионная таблетка.

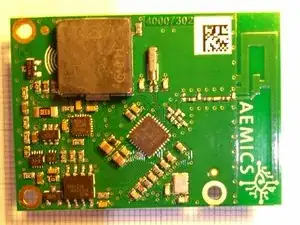

С другой стороны платы находятся основные компоненты, включая:

CC2640: беспроводной микроконтроллер Texas Instruments с Bluetooth

MX25L3233FM2I-08G: Macronix 32Mbit последовательная флеш-память

MPU-6500: InvenSense 6-осевой трекер движений (3-осевой гироскоп и 3-осевой акселерометр)

Выполните ремонт и замену в соответствии с вашими потребностями.

В этом случае разъём USB заменён и укреплён, так как контактные площадки оторвались от платы.

Обратите внимание, что используются только выводы 1 и 5 (VBus и GND). Соединение данных отсутствует.

Соберите Equestic SaddleClip в обратном порядке, следуя этим инструкциям.

Обратите внимание, что аккумулятор должен быть установлен до закручивания винтов платы.
