Замена печатной платы увлажнителя Emson Star Wars R2-D2
Печатная плата, расположенная внутри устройства, является основным компонентом увлажнителя. Печатная плата соединяет все компоненты на основе ввода пользователя через передний регулятор. Светодиод, радиатор и вентилятор подключены к печатной плате. Если увлажнитель подключен и не показывает никаких признаков работы, то что-то может быть неисправно в печатной плате. Мы продемонстрируем, как снять и заменить печатную плату, если она неисправна.
Шаг 1

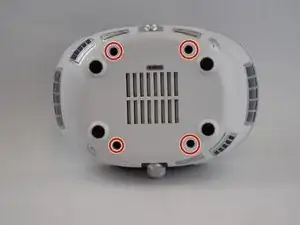

Используйте биту с накидным ключом 4 мм и удлинитель PH1, чтобы удалить отмеченные винты на задней стороне увлажнителя.
После удаления винтов переверните увлажнитель вверх дном и аккуратно снимите крышку с нижнего корпуса.
Шаг 2

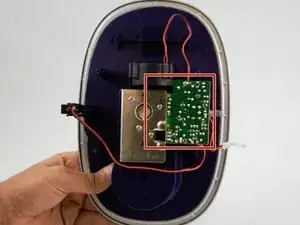

Найдите печатную плату.

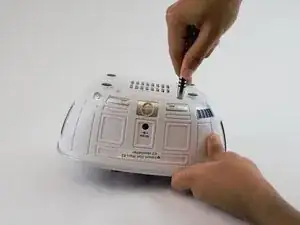

Открутите отмеченные винты с помощью биты, накидного ключа 4 мм и удлинителя PH1.

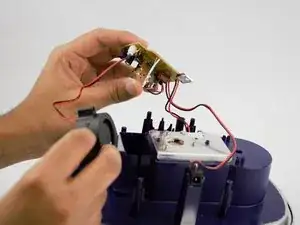

Аккуратно снимите печатную плату.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
