Замена светодиода (LED) GravityLight

Положите GravityLight на спинку на прочную поверхность.

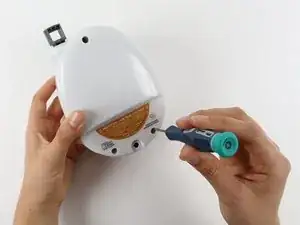

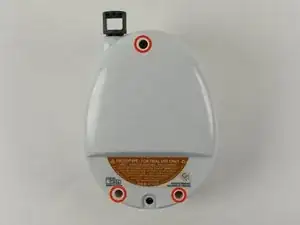

Отверните три винта Phillips #00 длиной 2 см на задней панели корпуса GravityLight.

Некоторые внутренние детали могут ослабнуть или выпасть при разборке.

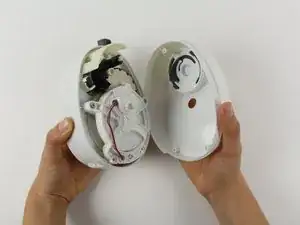

Крепко возьмитесь за обе части корпуса GravityLight и разъедините их.

Положите заднюю панель, большую из двух частей, на прочную поверхность лицевой стороной вниз.

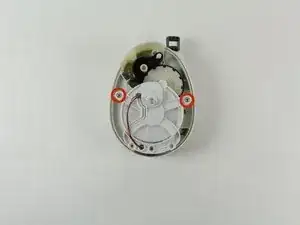

Отверните два винта Phillips 00 длиной 2 см внутри задней панели.

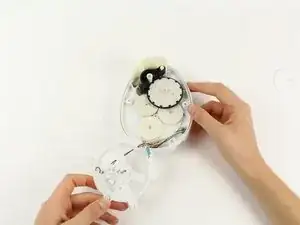

Держите корпус светодиода в руках, но не раздвигайте его слишком сильно, иначе можно порвать провода.

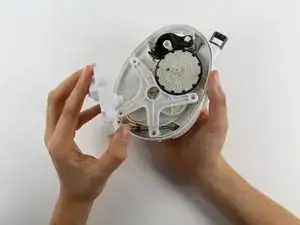

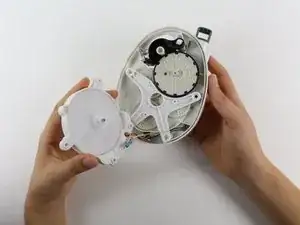

Оттяните корпус светодиода от задней панели.

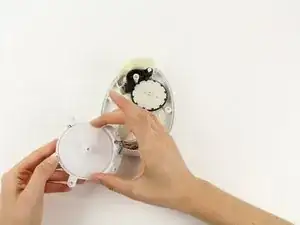

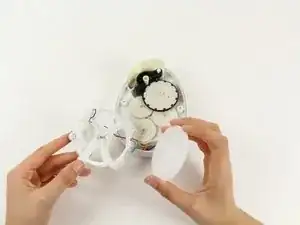

Возьмитесь за внешнюю часть большой белой шестерни в корпусе светодиода и вытяните шестерню из корпуса.

Установите корпус светодиода на прочную поверхность так, чтобы была видна задняя часть светодиода и провода.

Отложите заднюю панель GravityLight в сторону.

Используйте кусачки вровень, чтобы отрезать оба провода — фиолетовый и красный — идущие к светодиоду.

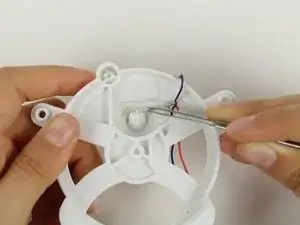

Возьмите пинцет и выпрямите выводы (серебристые провода, выходящие из лампы), чтобы выводы стали ровными.

Выпрямленные выводы облегчат извлечение светодиода.

Переверните корпус светодиода.

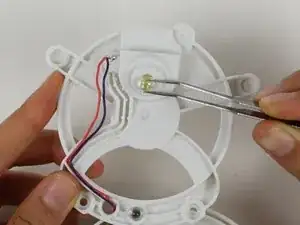

Вытяните светодиод пинцетом.

Для сборки: переверните корпус светодиода обратно.

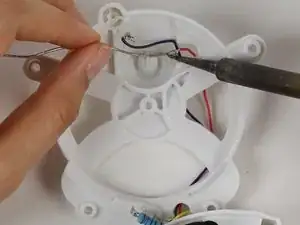

Установите новый светодиод на место. Припаяйте красный и фиолетовый провода к новым выводам.

Убедитесь, что каждый провод припаян к правильному выводу. Если светодиод по-прежнему не светится, поменяйте провода местами на выводах.

Инструкции по пайке смотрите здесь: Как паять и распаивать соединения
