Замена мотора GravityLight

Переверните GravityLight на спинку и поместите его на прочную поверхность.

Отверните три винта Филлипс #00 длиной 2 см на задней части корпуса GravityLight.

Некоторые внутренние детали могут ослабнуть или выпасть во время разборки.

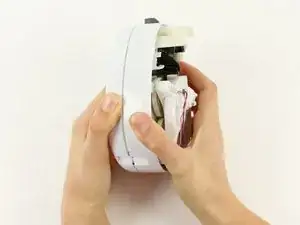

Крепко возьмите обе части корпуса GravityLight и разъедините их.

Возьмите более толстую из двух частей — заднюю панель — и положите её рабочей стороной вниз на прочную поверхность.

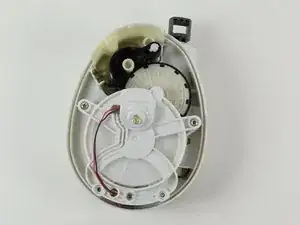

Поместите заднюю панель, большую из двух частей, на прочную поверхность тыльной стороной вниз.

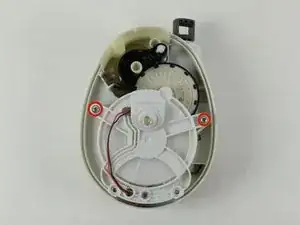

Отверните два винта Филлипс #00 длиной 2 см внутри задней панели.

Осторожно с проводами! Держите их подключёнными на протяжении всего руководства, иначе GravityLight не будет работать!

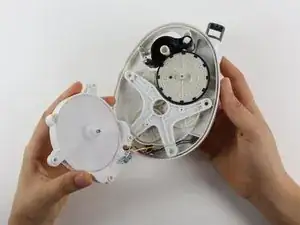

Аккуратно снимите корпус светодиода (белый диск).

Положите корпус светодиода на стол рядом с корпусом устройства.

Снимите белую деталь с четырьмя выступами.

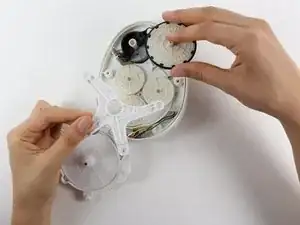

Снимите шестерню с чёрным ободом.

Отложите обе детали в безопасное место.

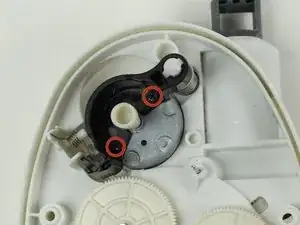

Выверните два винта Филлипс #00 длиной 2 см с корпуса мотора.

Пружина, воздействующая на корпус мотора, может выскочить после извлечения мотора.

Некоторые внутренние детали могут ослабнуть или выпасть во время разборки.

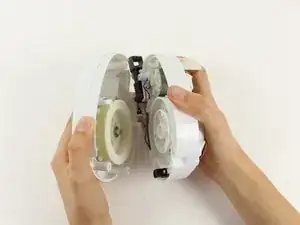

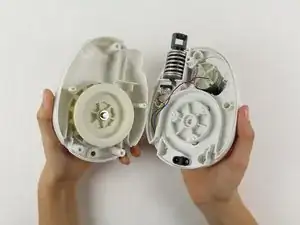

Крепко возьмите обе части задней панели и разъедините их.

Положите среднюю секцию так, чтобы сторона с шестерёнчатым механизмом была внизу, и найдите заднюю часть мотора.

Обрежьте провода близко к месту пайки.

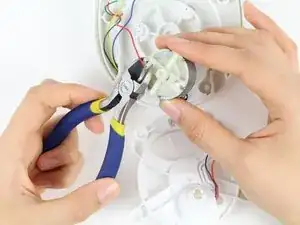

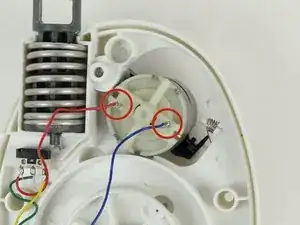

Выньте мотор из средней секции. С помощью бокорезов обрежьте красный и синий провода, находящиеся на задней части мотора.

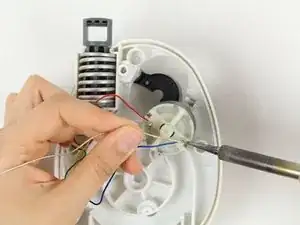

Возьмите новый мотор и припаять к нему красный и синий провода.

Информацию о том, как паять, смотрите здесь: Как паять и выпаивать соединения
