Замена балласта люминесцентной лампы

Опасность поражения электрическим током. Перед началом этой процедуры убедитесь, что автоматический выключатель в комнате находится в положении ВЫКЛ.

Выключите выключатель света.

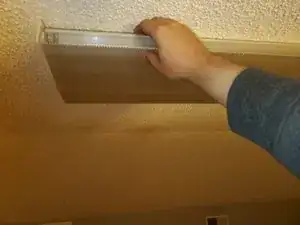

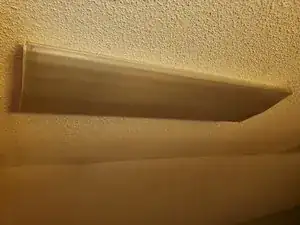

Снимите крышку светильника в соответствии с руководством производителя.

Опасность ожогов. Лампочки могут быть горячими. Если лампы были включены, подождите не менее 10 минут перед продолжением.

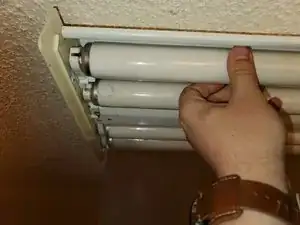

Снимите лампы, аккуратно вращая каждую лампу против часовой стрелки.

Извлеките лампу из патрона.

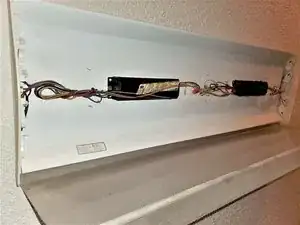

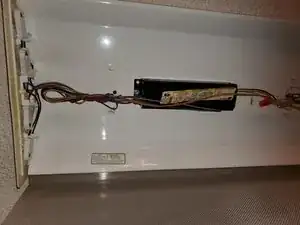

Снимите центральную крышку, чтобы открыть проводку и компоненты балласта.

Опасность поражения электрическим током. Проверьте наличие напряжения в светильнике с помощью бесконтактного индикатора напряжения в соответствии с инструкцией к устройству.

Опасность поражения электрическим током. После снятия колпачков не прикасайтесь к оголённым проводам.

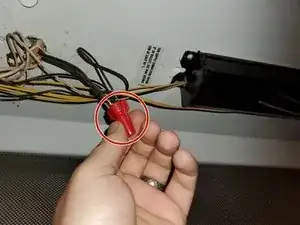

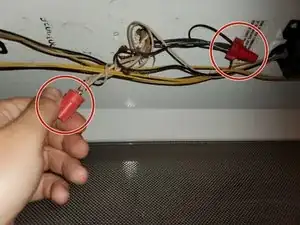

Снимите соединительные колпачки, вращая их против часовой стрелки со стороны фазы (чёрный или красный провод) и со стороны нуля (белый провод). Не разворачивайте провода.

Убедитесь, что измерительные провода не касаются ничего другого в оголённых участках.

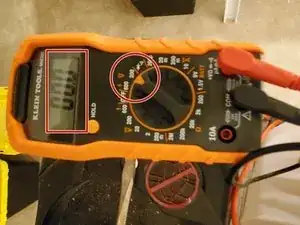

Мультиметр должен показывать 0 вольт.

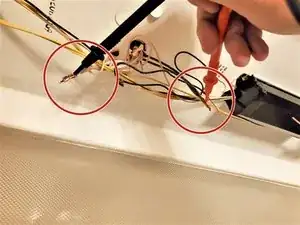

Поместите красный щуп на оголённый металл чёрного или красного провода.

Поместите чёрный щуп на оголённый металл белого провода.

Переключите автоматический выключатель в комнате в положение ВКЛ.

Включите выключатель света и повторите шаг 5.

Опасность поражения электрическим током. По проводам теперь должно протекать электричество. Прикасайтесь к проводам только щупами мультиметра.

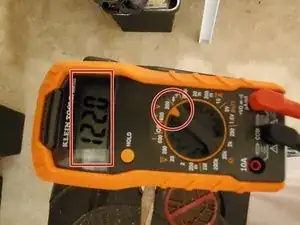

Убедитесь, что мультиметр показывает значение между 110–125 вольт.

Если измеренное напряжение не находится в диапазоне 110–125 вольт, не продолжайте. Обратитесь к квалифицированному электрику для дальнейшего обслуживания.

Выключите выключатель света.

Переключите автоматический выключатель в положение ВЫКЛ.

Запомните расположение проводов или сделайте фотографию всего светильника для последующей ориентации при подключении проводки.

Опасность поражения электрическим током. Проверьте наличие напряжения в светильнике с помощью бесконтактного индикатора напряжения в соответствии с инструкцией к устройству.

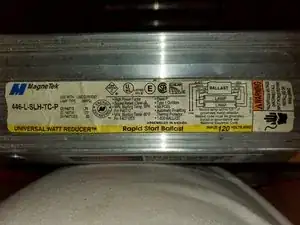

Сфотографируйте табличку данных балласта или запишите информацию с таблички, чтобы убедиться, что у вас есть подходящая запасная деталь.

Отключите все провода от балласта.

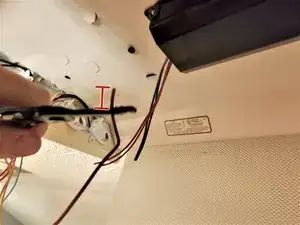

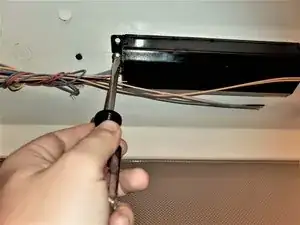

Используйте отвертку, чтобы снять балласт со светильника.

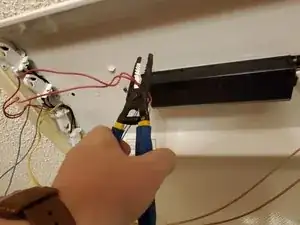

При необходимости обрежьте провода близко к балласту. Обрезанные провода можно будет использовать повторно позже.

Установите новый балласт в светильник с помощью отвертки.

На упаковке балласта или на самом балласте может быть схема проводки.

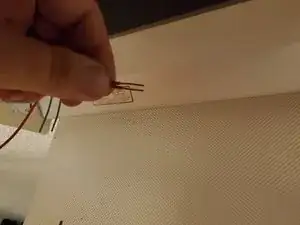

Убедитесь, что вы зачистили все концы проводов стриппером и используете одобренные ANSI соединительные колпачки на всех соединениях проводов.

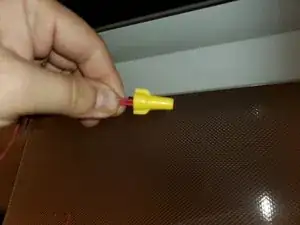

Подсоедините все провода в соответствии с вашими заметками или фотографией, наденьте соединительные колпачки на оголённые концы проводов и закрутите по часовой стрелке.

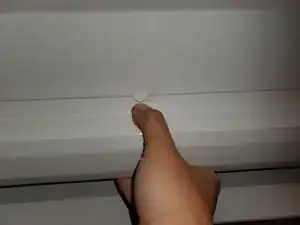

Закрепите центральную крышку над проводкой и компонентами балласта.

Вкрутите лампу, установив лампу в патрон.

Аккуратно вращайте лампу по часовой стрелке, пока она плотно не сядет.

Повторите до тех пор, пока все лампы не будут плотно установлены.

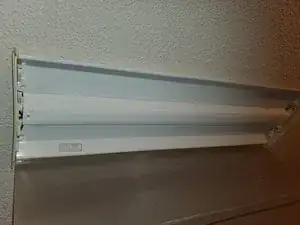

Установите крышку светильника над лампами в соответствии с руководством производителя.

Переключите автоматический выключатель в комнате обратно в положение ВКЛ.

Включите выключатель света, чтобы убедиться, что свет работает.
