Замена аккумулятора LIGHT AND MOTION SOLA VIDEO2000

Когда время работы вашего фонаря SOLA DIVE сокращается, пора заменить аккумулятор.

Вы можете (и должны) отправить его на сервис, но для старых моделей (мой был куплен в 2015 году) L&M может предложить трейд-ин. Я предпочитаю заменить ослабленный аккумулятор.

В этом руководстве я покажу, как заменить аккумулятор фонаря SOLA DIVE, возможно, на немного более мощный аккумулятор.

Это руководство применимо к большинству моделей SOLA DIVE с так называемым корпусом 2L.

Шаг 1

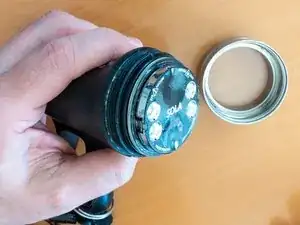

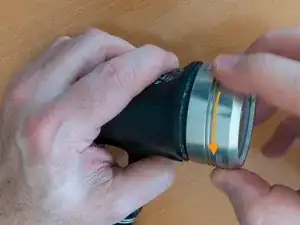

Для откручивания колпачка лампы может потребоваться приложить усилие.

Шаг 2

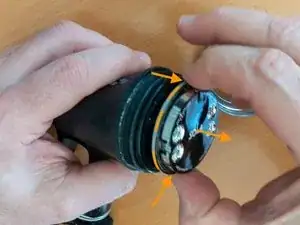

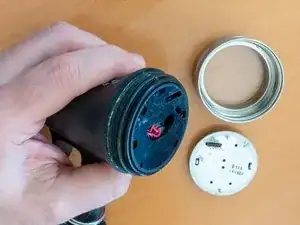

Осторожно потяните за головку фонаря за печатную плату, а не за пластиковый колпак.

Обратите внимание на то, как разъем головки фонаря направляется к разъему PCB через направляющую пластикового колпака.

Шаг 3

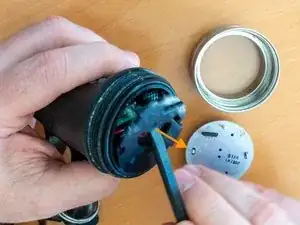

Осторожно снимите направляющую пластикового колпака.

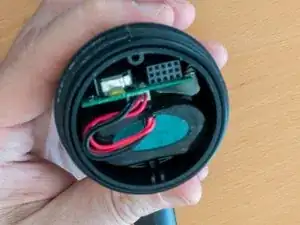

Обратите внимание на управление кабелем. Это облегчит сборку.

Шаг 4

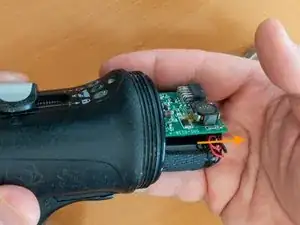

Осторожно потрясите лампу и дайте аккумулятору и печатной плате скользить в вашей руке.

Обратите внимание на местоположение, куда PCB должно будет войти при сборке.

Шаг 5

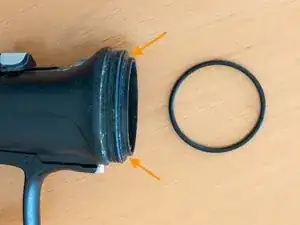

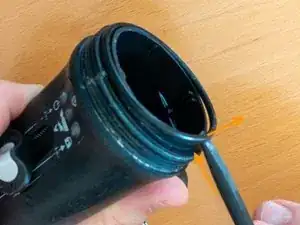

Осторожно снимите уплотнительное кольцо, очистите его и нанесите смазку для уплотнительных колец.

Очистите места посадки уплотнительного кольца, как на корпусе, так и на металлическом колпачке.

Шаг 6

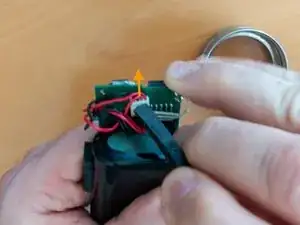

Осторожно отключите аккумулятор от печатной платы.

Избегайте касания металлических полос (датчик влажности, для определения затопления). Если это произойдет, аккуратно протрите его сухой, не абразивной тканью.

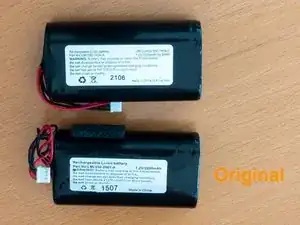

Подключите новый аккумулятор.

Заключение

Для сборки устройства следуйте этим инструкциям в обратном порядке.

Приложите усилие для закручивания колпачка головки лампы, но не пере

Перевод руководства с ifixit.com
