Как отремонтировать светодиодные ленты
Если ваши светодиодные ленты работают с перебоями, это руководство может вам помочь. Ленты выходят из строя, когда имеется неисправное соединение или проводка между двумя участками ленты. Такие неисправные соединения могут препятствовать прохождению питания и отключать другие рабочие участки, подключённые к неисправной ленте.
Лучший способ исправить эту проблему — заменить неисправный участок на новый рабочий отрезок ленты. В этом руководстве показаны шаги по замене неисправных световых полос. Вы узнаете, как определить, какой участок требует замены, а также как отделить этот участок от рабочей ленты. Вы также увидите, как заменить и повторно подключить два рабочих участка так, чтобы они были надёжно закреплены и правильно функционировали.
Повторное соединение лент выполняется путём пайки двух рабочих участков по соответствующим контактам.
Если пайка — не ваш навык, сначала ознакомьтесь с другим руководством по основам пайки. Оно называется «Как паять и выпаивать соединения.»
Перед выполнением этого руководства не забудьте отключить питание лент, с которыми будете работать.
Шаг 1

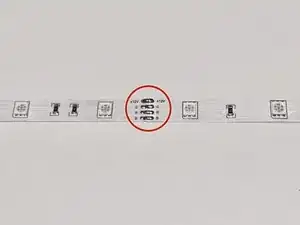

Найдите место, где ленты перестали работать, и где расположены четыре контакта, маркированные в порядке сверху вниз «12V, R, G, B» с обозначением ножниц «резать здесь» и медным фоном.
Шаг 2

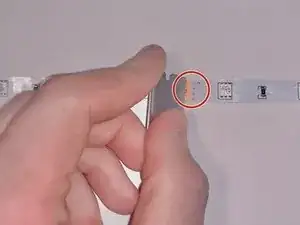

С помощью ножниц разрежьте по линии «резать здесь», отделив неисправный участок от рабочего.
Шаг 3

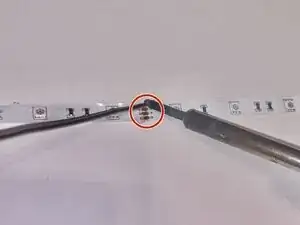

Выровняйте новый участок рядом с рабочим и удерживайте их неподвижно. Посмотрите на четыре контакта как в зеркальном отображении: R к R, G к G и т. д.
Используйте паяльник, чтобы припаять все четыре контакта.

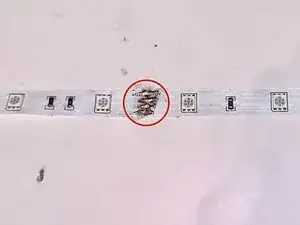

Убедитесь, что припой надёжно закреплён.
Шаг 4
После того как четыре контакта припаяны надёжно, подключите ленту к питанию и включите все три цвета, чтобы убедиться, что соединения устойчивы. Теперь вы можете разместить ленты в желаемом месте.
Если на лентах была клеящая основа, возможно, потребуется новый клеевой материал.
Заключение
Паяльник и припой достаточно распространены и легко доступны в хозяйственном магазине. Лишняя длина ленты может остаться после первоначального использования — используйте её в первую очередь, прежде чем покупать новую, чтобы снизить затраты; убедитесь, что вы режете ленту для ремонта только по местам с этими четырьмя контактными площадками, они обычно отмечены пунктирной линией через них, именно здесь вы будете паять. Для возвращения лент на прежнее место может потребоваться клеящее средство. На задней стороне места соединения можно приклеить небольшой кусочек картона, чтобы удерживать их вместе.
Перевод руководства с ifixit.com
