Разбор полупрозрачного резинового корпуса фонарика — блок питания

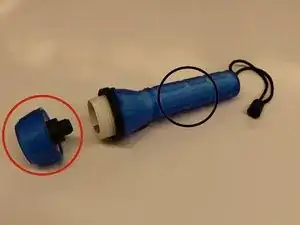

Извлеките световой механизм из корпуса с батареей. Поверните лампочку (красный круг) против часовой стрелки, удерживая основание фонарика (чёрный круг).

Наклоните корпус фонарика так, чтобы высыпались две батарейки AA. Уберите и сохраните элементы батареи.

Снимите резиновый каркас фонарика. Сначала отогните резину со стороны батарей (красный круг). Захватите оставшуюся резину (чёрный круг) и снимайте пластмассово-металлический корпус в направлении, обратном месту открытия.

Снимите металлический узел с кнопочным переключателем, предварительно сгибая деталь дугой. Осторожно вытяните защипнутый наконечник, как показано.

Используя освобождённый наконечник, отстегните нижнюю часть металлического переключателя, подключённую к пружине заземлённого/отрицательного полюса, где расположены батарейки AA (круг).

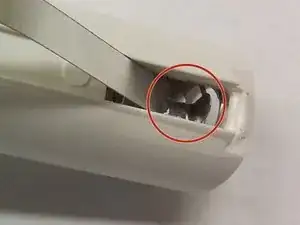

Вдавите металлический конец в квадратное отверстие, чтобы защёлка отсоединилась от пружины батареи (круг). Вытяните оставшуюся часть защёлки, избегая контакта с пружиной, чтобы освободить металлический переключатель от корпуса.

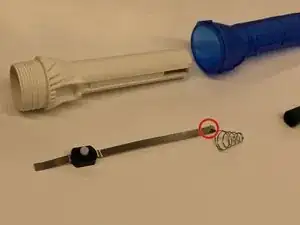

Пружина, соединённая с основанием фонарика, удаляется с помощью наконечника металлического переключателя (круг) зацеплением и вытягиванием в отверстие.

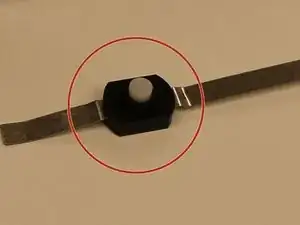

Инициализируйте разборку переключателя батареи (круг).

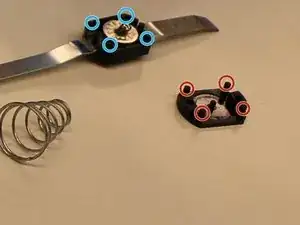

При разборке механизма переключателя снимите кнопку, прикреплённую к крышке (красный круг), с направляющих (синий круг), в которых расположены компоненты переключателя.

Далее сначала снимите пружину, затем металлическую рифлёную прижимную пластину, содержащую пружину (красный круг), руками.

Наконец, снимите металлические контакты переключателя батареи, поднимая отверстия (красный круг) с удерживающего элемента.

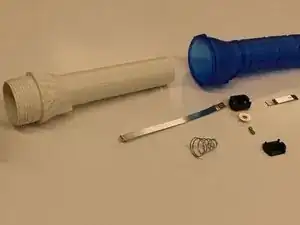

Блок батарей полупрозрачного фонарика полностью разобран.
