Замена камеры в видеофонарика-шпионе

Снимите крышку батарейного отсека, выкрутив винт Philips P1.

Извлеките три щелочные батареи AA вручную.

Открутите верхнюю крышку треугольной насадкой 3 мм из набора бит.

Используйте инструмент для открытия, чтобы освободить защёлку с усиками на верхней крышке.

Освободите направляющие штифты возле петли с помощью металлической лопатки.

После того как верхняя крышка отсоединена, у вас будет полный доступ к плате и компонентам.

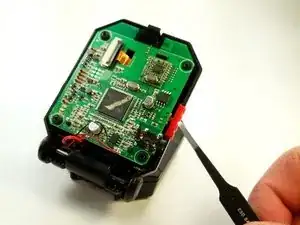

Используйте пинцет, чтобы снять боковую кнопку.

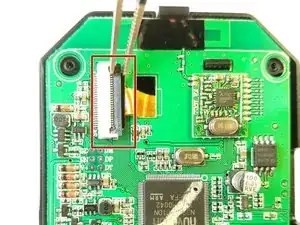

Разблокируйте разъём с нулевым усилием вставки (ZIF).

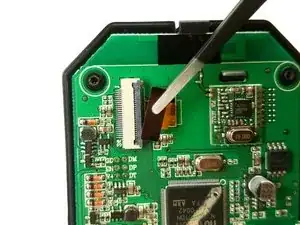

Осторожно отсоедините ленточный кабель.

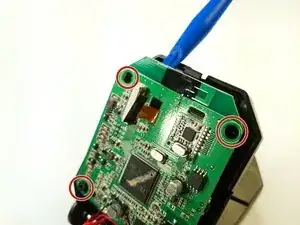

Когда ленточный кабель свободен, используйте монтажную лопатку, чтобы освободить плату от направляющих штифтов.

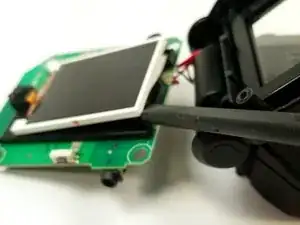

С помощью пластиковой лопатки отделите экран от монтажной подложки.

Клей между слоями может привести к повреждению экрана или подложки. Работайте не торопясь.

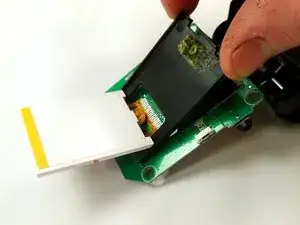

Когда экран полностью отогнут от подложки, отсоедините его от платы вручную.

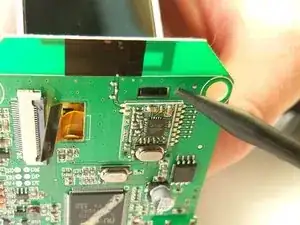

Освободите заднюю часть монтажной подложки пластиковым медиатором, отщёлкнув усик от платы.

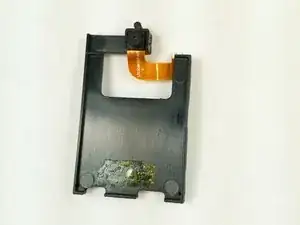

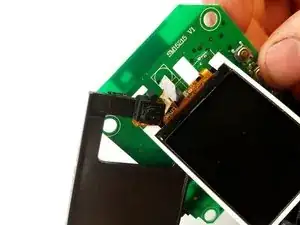

Теперь снимите монтажную подложку вместе с камерой и прикреплённым ленточным кабелем, сдвинув её от экрана.

На этом этапе нельзя повредить экран или ленточный кабель экрана.

Утилизируйте неисправную камеру и монтажную подложку.
