Замена розетки с УЗО
Национальный электротехнический кодекс и Национальная ассоциация противопожарной защиты требуют установки розеток с устройством защитного отключения в местах, где есть риск намокания электрооборудования (3–6 футов от источника воды). Однако такие розетки в зданиях массово не устанавливались до конца 1990-х годов. Мы считаем этот гид необходимым, поскольку это недорогой и эффективный ремонт, который можно выполнить самостоятельно. Услуги электрика могут быть дорогими, но с нашим руководством под рукой вам не потребуется вызывать арендодателя или энергетическую компанию. Розетки — одна из важнейших составляющих любого здания. Руководство приведёт простые шаги примерно на 20 минут, которые обеспечат защиту от поражения электрическим током и помогут почувствовать себя опытным электриком.
Шаг 1

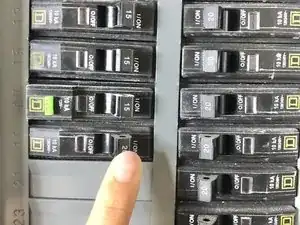

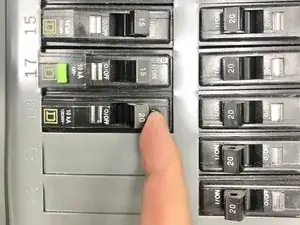

Найдите щиток и выключите автомат, подписанный как «GFCI receptacle».
Если не уверены, выключите все автоматы.
Шаг 2

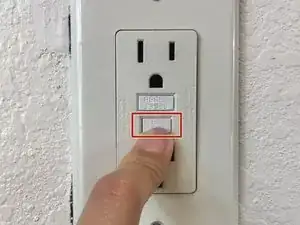

Нажмите кнопку «Test» один раз.
Шаг 3

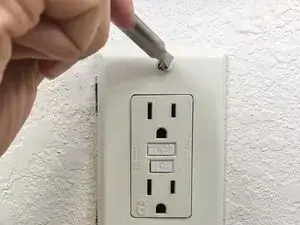

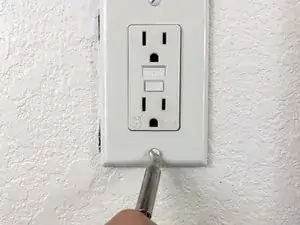

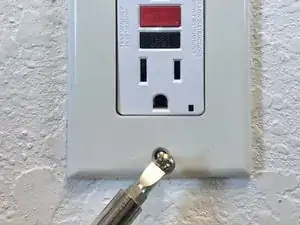

Используя плоскую отвёртку №2, снимите крышку розетки, открутив верхний и нижний винты.
Шаг 4

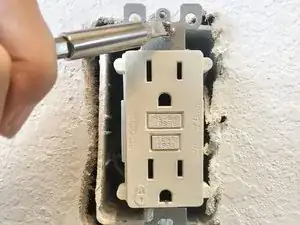

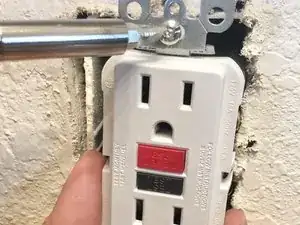

Используя плоскую отвёртку №2, открутите верхний и нижний винты, удерживающие розетку в стене.
Шаг 5

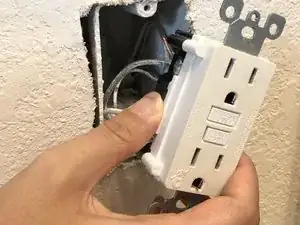

Вытяните розетку из внутренней монтажной коробки, обнажив провода внутри электрокоробки.
Шаг 6

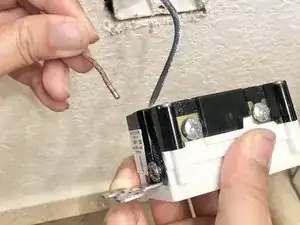

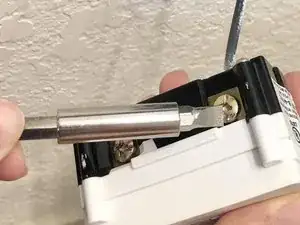

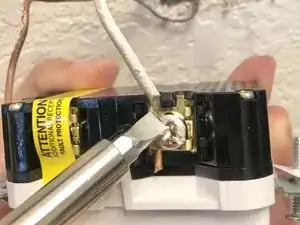

Открутите винт Phillips 5 мм №1 для белого провода (нейтральный провод) и освободите провод от розетки.
Белый провод (нейтраль) обычно расположен слева на розетке.
Шаг 7

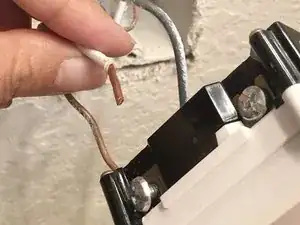

Открутите винт Phillips 5 мм №1 для медного провода (заземления) и освободите его от розетки.
Медный провод (заземление) обычно расположен внизу розетки.
Шаг 8

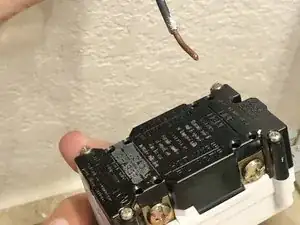

Открутите винт Phillips 5 мм №1 для серого провода (фазный провод) и освободите его от розетки.
Серый провод (фазный) обычно расположен справа на розетке.
Шаг 9

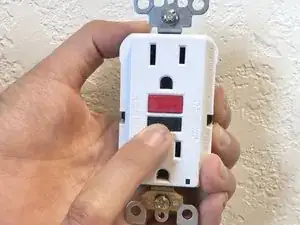

Нажмите кнопку «TEST» на новой розетке.
Шаг 10

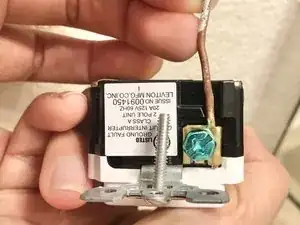

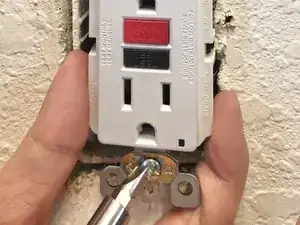

Возьмите медный провод (заземление) и вставьте его в отверстие, под которое подведён зелёный винт, расположенное внизу розетки.

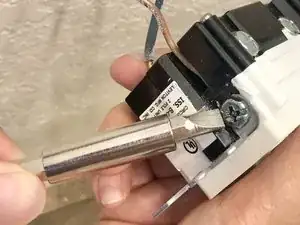

Затяните винт плоской отвёрткой.
Убедитесь, что используете оригинальные винты, поставляемые с новой розеткой ГРО.
Шаг 11

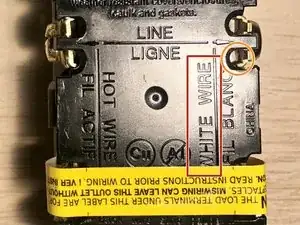

Найдите отверстие, подписанное для белого провода.

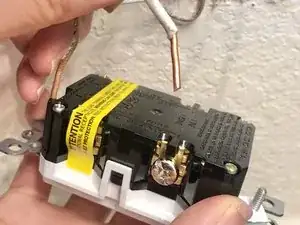

Вставьте белый провод (нейтраль) в отверстие, расположенное слева на розетке.
Затяните винт.
Белый провод (нейтраль) обычно расположен слева на розетке.
Если доступно два отверстия, используйте нижнее отверстие.
Шаг 12

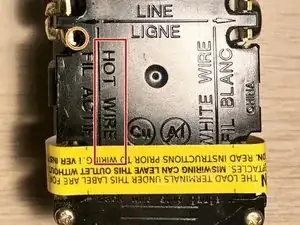

Найдите отверстие, подписанное «HOT WIRE».

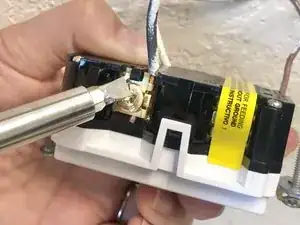

Вставьте серый провод (фазный) в отверстие, расположенное справа на розетке.
Затяните винт.
Если доступно два отверстия, используйте нижнее отверстие.
Шаг 13
Вправьте розетку и провода обратно в стену.
Шаг 14

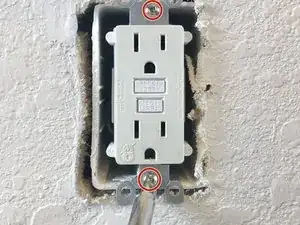

Затяните винты в верхней и нижней лапке, выровняв розетку по вертикали.
Убедитесь, что используете оригинальные винты, поставляемые с новой розеткой GFCI.
Шаг 15

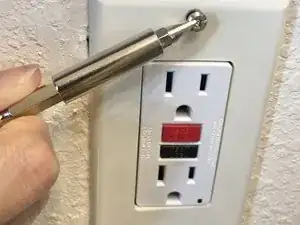

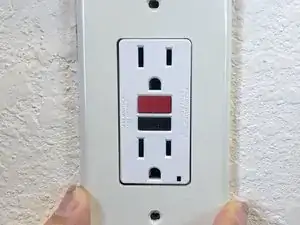

Установите крышку розетки, затянув верхний и нижний винты.
Шаг 16

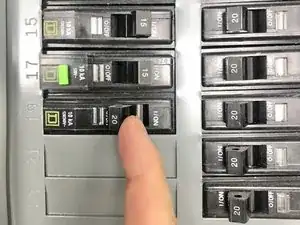

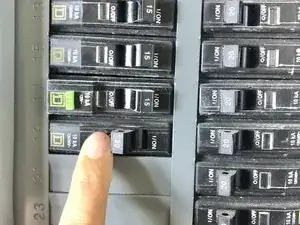

Включите все автоматы, которые вы отключали на шаге 1.
Шаг 17

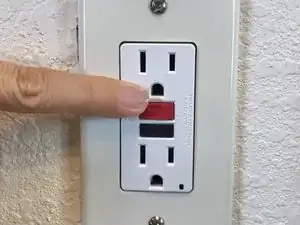

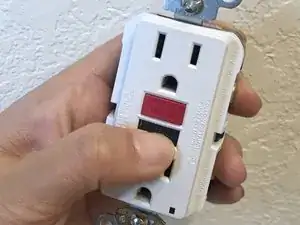

Нажмите кнопку «RESET» до щелчка.
Если щелчка нет, проверьте, что соответствующий автомат включён.
Если щелчок всё ещё не слышен, начните заново с шага 1 и убедитесь, что все три провода полностью вставлены в соответствующие отверстия.
Шаг 18

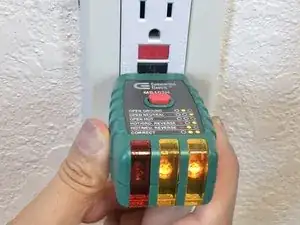

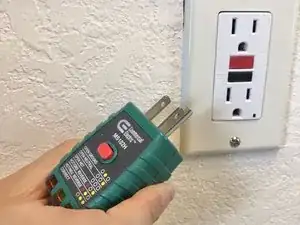

Вставьте тестер цепи в одну из розеток.
Две жёлтые светодиодные лампы загорятся, если новая розетка установлена правильно.
Если две жёлтые светодиодные лампы не загораются, вернитесь к шагу 1 и убедитесь, что провода полностью вставлены в правильные места.
Шаг 19
Поздравляем, наслаждайтесь работоспособной розеткой с УЗО!
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
