Замена датчика гаражных ворот Chamberlain
Датчики гаражных ворот предотвращают закрытие ворот на объект или человека в проёме гаража при попытке закрыть их. Когда датчики неисправны, пульт управления воротами может не работать при нажатии, в результате чего индикаторы на блоке начинают мигать.
Это руководство показывает, как заменить датчик гаражных ворот Chamberlain. Процедура проста и занимает примерно от тридцати до сорока пяти минут. Для этого быстрого ремонта потребуется минимальный набор инструментов: стриппер для зачистки проводов, плоскогубцы и стремянка.
Для завершения проекта потребуется покупка сменного датчика в соответствии с брендом системы гаражных ворот.
Шаг 1

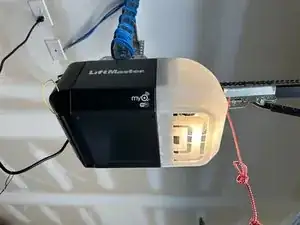

Используйте стремянку, чтобы достать до блока привода гаражных ворот и отключить шнур питания.
Шаг 2

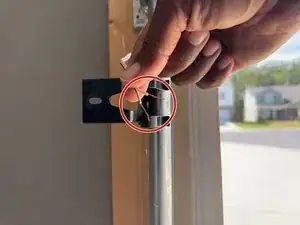

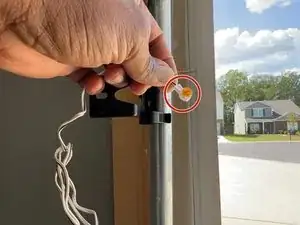

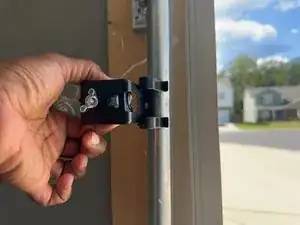

Снимите нащёлку с кронштейна датчика безопасности.
Поворачивайте против часовой стрелки, пока нащёлка полностью не снимется.
Шаг 3

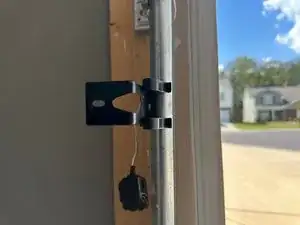

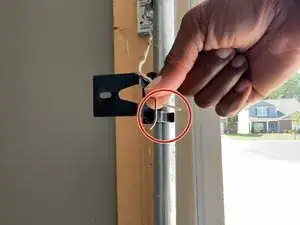

Выньте датчик из кронштейна.
Будьте осторожны, чтобы не потерять винт, который крепит датчик к кронштейну.
Шаг 4

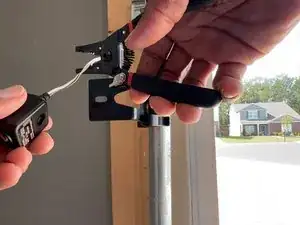

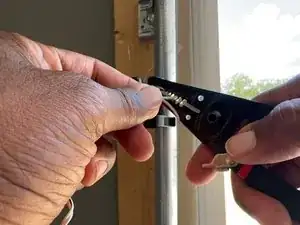

Используйте стриппер или плоскогубцы, чтобы перерезать провода датчика примерно в дюйме от датчика безопасности.
Этот шаг удаляет старый датчик.
Шаг 5

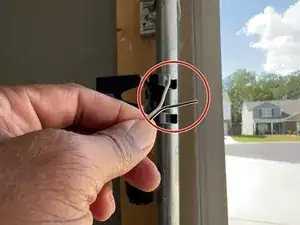

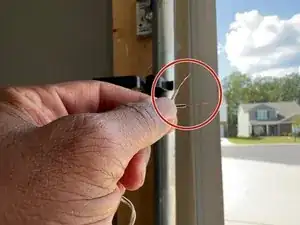

Разделите концы проводов.
Используйте стриппер, чтобы зачистить концы проводов нового датчика.
Этот шаг подготавливает новый датчик к подключению к проводке привода гаражных ворот.
Шаг 6
Разделите концы проводов и используйте стриппер, чтобы зачистить концы проводов, идущих в стену.
Этот шаг подготавливает проводку привода гаражных ворот к подключению к новому датчику.
Шаг 7

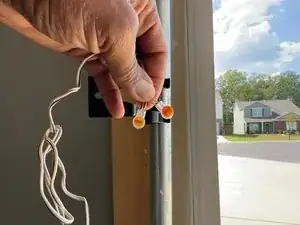

Сопоставьте провода из стены и провода нового датчика и соедините их обжимом, вставив два однотипных провода в один обжим, по одному проводу с каждой стороны.
Полосатый чёрный соединяется с полосатым чёрным проводом.
Шаг 8

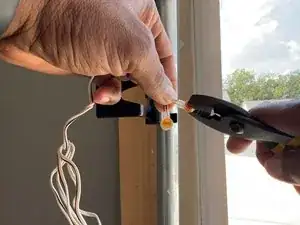

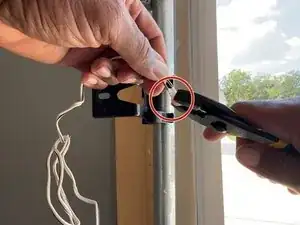

Используйте плоскогубцы, чтобы надавить на круглую часть обжима и зафиксировать соединение.
Повторите для второго провода.
Шаг 9

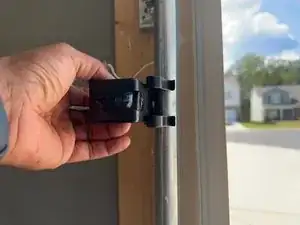

Когда проводка подключена, вставьте новый датчик в кронштейн.
Шаг 10

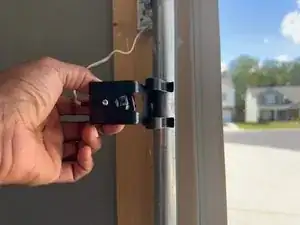

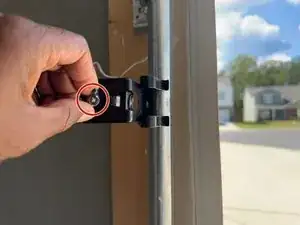

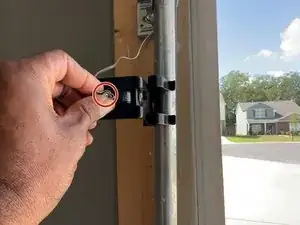

Прикрутите нащёлку и затяните датчик в кронштейне.
Шаг 11
Повторите процесс для второго датчика с другой стороны гаражных ворот.
Шаг 12

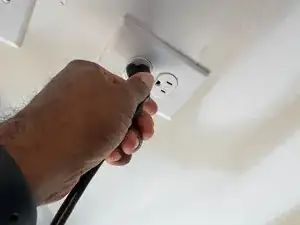

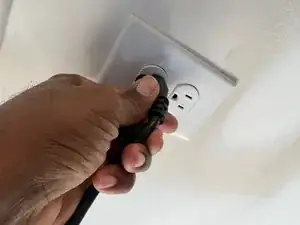

Используйте стремянку, чтобы достать до шнура питания и подключить его для питания привода гаражных ворот.
Шаг 13

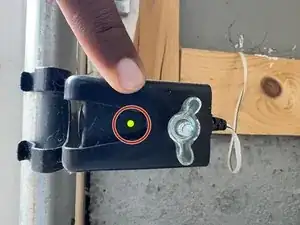

Осторожно подвигайте датчики, чтобы выровнять их.
Когда датчики выровнены, датчик с зелёным индикатором безопасности светится постоянно.
Шаг 14

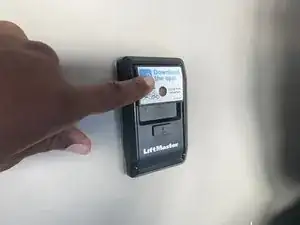

Поместите коробку между датчиками и нажмите кнопку закрытия гаражных ворот. Ворота должны вернуться в исходное положение, и свет на воротах должен мигнуть. Это означает, что новые датчики работают правильно.
Перевод руководства с ifixit.com
